湖南厂房仓库拱形屋顶双跨结构方案

拱形屋顶广泛应用于大型工业仓库建筑，其优势在于跨度大、自重轻、防水性好。湖南某厂房仓库项目采用了双跨拱形屋顶设计，通过两个不同跨度的拱形结构，实现了总面积3732平方米的大空间覆盖，充分满足了仓储和生产需求。

工程参数概览

该项目拱形屋顶的主要参数如下：

• 小跨度：22米，拱高4.4米
• 大跨度：29.5米，拱高5.9米
• 矢跨比：0.2（双跨均为）
• 混凝土挡墙高度：4米
• 厂房最高处：17.9米
• 总覆盖面积：3732平方米
• 小跨覆盖面积：1705平方米

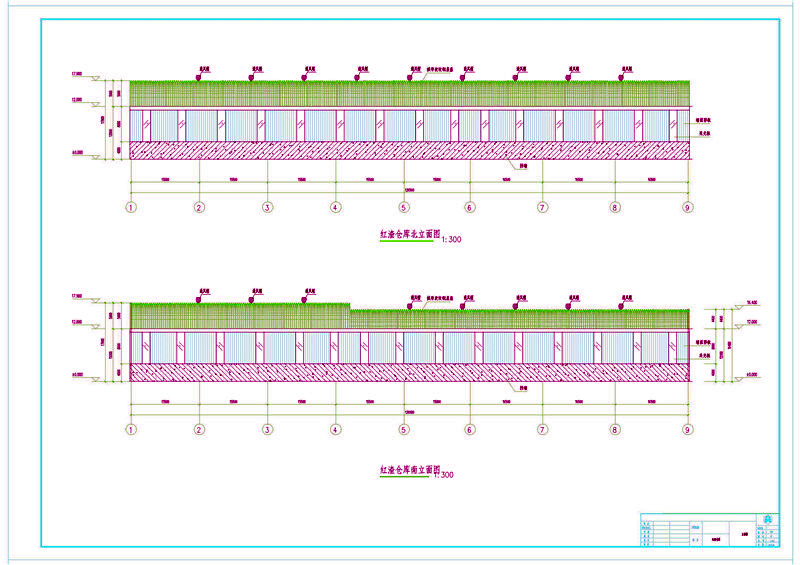

双跨设计与屋面系统

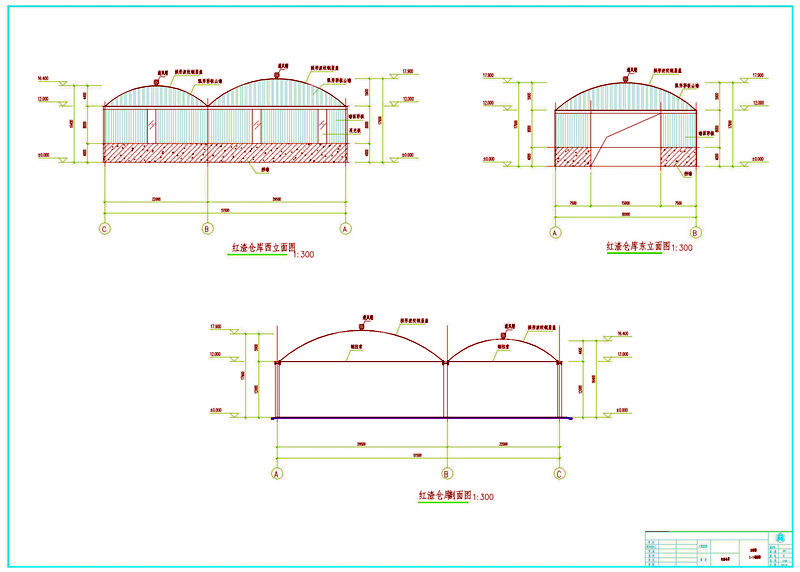

两座拱形屋顶的构成

该项目共有两座拱形屋顶，通过混凝土挡墙相互独立支撑，又通过通风帽等配件形成整体的屋面系统：

• 第一座（小跨）：跨度22米，拱高4.4米，矢跨比0.2
• 第二座（大跨）：跨度29.5米，拱高5.9米，矢跨比0.2
• 屋盖与山墙：采用同一型号的拱形波纹钢屋盖和弧形彩板山墙

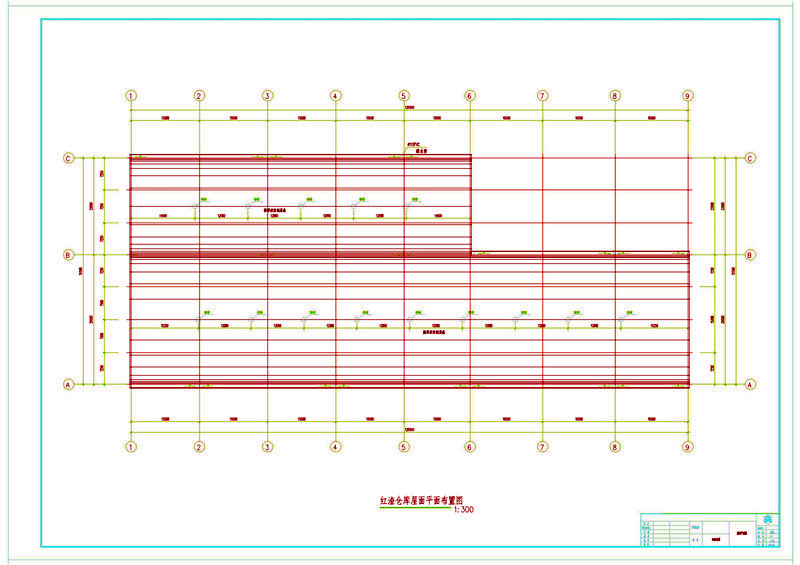

屋面平面布置

屋面通过均匀分布的通风装置和精密的端板固定系统形成完整的密闭结构：

• 通风帽间距：每12米设置一个
• 屋顶长度：126.5米（大跨）和77.5米（小跨）
• 通风功能：定期通风，降低仓库内的温度和湿度
• 固定方式：通过端板将屋面结构精密固定，确保整体稳定性

材料与防护系统

防水与隔热

屋顶采用强韧的防水材质，在长期的室外环境中保持稳定的性能：

• 屋盖材料：拱形波纹钢屋盖，具有良好的防水性能
• 山墙材料：弧形彩板，颜色搭配协调
• 隔热性能：材料的结构设计有助于减少热量散失
• 隔音效果：屋顶结构和材料共同作用，降低外部噪音影响

设计考虑因素

该项目在屋顶设计中充分考虑了多方面的需求：

• 结构性能：0.2的矢跨比确保了良好的承载能力
• 外观美观：双跨协调的拱形轮廓形成视觉上的整体效果
• 通风降温：通风帽的均匀分布满足仓库的环境控制需求
• 防水可靠性：完善的施工细节和材料选择保证了长期的防漏性能

常见问题

矢跨比0.2是如何确定的？

矢跨比是拱高与跨度的比值，0.2的设置反映了该项目对大跨度的需求。较小的矢跨比虽然降低了建筑高度，但仍能通过科学的结构计算和材料选择，保证足够的承载能力。

通风帽每12米一个的间距是否足够？

通风帽间距的确定基于仓库内部的温湿度控制需求和屋顶跨度的承载特性。12米的间距既能实现有效的通风效果，又不会过度削弱屋面的结构完整性。

双跨拱形屋顶之间如何处理连接？

两座拱形屋顶通过独立的混凝土挡墙支撑，在接缝处采用防水材料和伸缩缝等措施进行处理，既保证了结构的独立性，又防止了地基沉降对整体结构的影响。

小结

湖南厂房仓库的拱形屋顶项目通过科学的双跨设计和可靠的材料选择，为仓库提供了长期的防护和适宜的内部环境。江苏杰达钢结构工程有限公司在大型工业仓库的拱形屋顶设计和施工中积累了丰富的经验，能够根据不同项目的特点，提供定制化的解决方案。
