浙江舟山粮库拱形仓间罩棚施工案例与施工总结

浙江舟山中心粮食储备库的拱形仓间罩棚项目分两期实施。江苏杰达钢结构工程有限公司在2017年完成了第一栋拱形屋顶仓间罩棚的施工，此后因上级财政拨款，又承接了第二期三栋库与库之间的仓间罩棚新建工程。该项目是沿海粮食储备库采用拱形屋面的典型案例。

项目基本参数

• 项目地点：浙江舟山中心粮食储备库
• 施工单位：江苏杰达钢结构工程有限公司
• 罩棚类型：仓间罩棚（库与库之间的连廊）
• 结构形式：拱形波纹钢屋盖
• 跨度：16米
• 长度：70多米（共三栋）
• 项目规模：三栋仓间罩棚总面积约1680m²

材料与工程数据

彩涂卷规格与用量

该项目三栋仓间罩棚工程使用了以下规格的彩涂卷：

• 彩涂卷总量：8个彩涂卷，约48吨
• 彩涂卷强度等级：TS280（屈服强度280MPa）
• 颜色：海蓝色
• 厚度：1.0mm
• 板型：波纹型（波高约200mm、波距约610mm）

辅助结构材料

拱脚部分采用焊接加固方案：

• 拖板厚度：6mm
• 背后三角板厚度：10mm
• 材质：均为结构钢，现场焊接安装

施工队伍与设备配置

施工人员编制

江苏杰达钢结构工程为该项目派遣了6名经验丰富的施工人员，具体分工如下：

• 现场生产人员：负责拱形屋面的压制、组装、质量检查
• 安装人员：负责吊装、连接、焊接等现场安装工作
• 现场管理人员：负责工程进度、安全、质量协调

施工设备

项目采用江苏杰达钢结构自有的先进施工设备：

• 车载拱形屋顶制作设备：610型自动压型机组，可在现场制作拱形单板
• 吊装设备：配备相应的吊车、吊杆等起重设备
• 锁边设备：地面和屋面锁边机，用于板材的咬合连接
• 焊接设备：用于拖板的焊接和加固

详细施工过程

施工第一阶段：设备安装与材料准备

杰达钢构施工团队首先将车载拱形屋顶制作设备运至现场安装就位。彩涂卷按照施工顺序有序堆放在拱形屋顶设备的后方，以便快速进料进行生产。

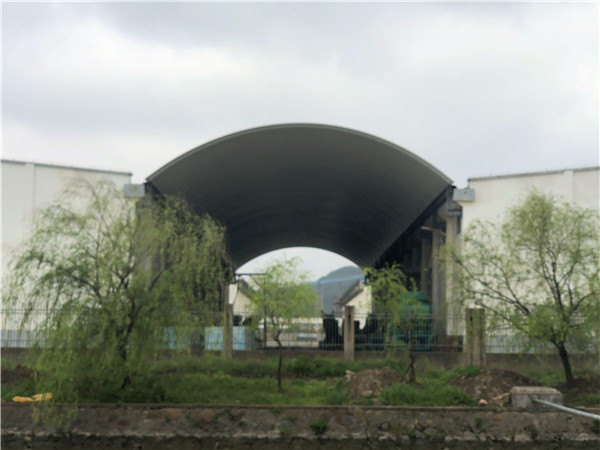

上图为完成第一期工程的粮库拱形屋顶仓间罩棚，在杨柳绿茵之间显得美观大气

施工第二阶段：设备调试与工艺确认

设备安装完毕后，施工人员有条不紊地调整拱形屋顶设备的各项参数。其中一名施工人员在机头操控压瓦机，调整参数以确保制作的拱形屋面板与设计要求相符。特别是对于16米跨度的常规仓间罩棚，设备参数的精准调整是确保产品质量的关键。

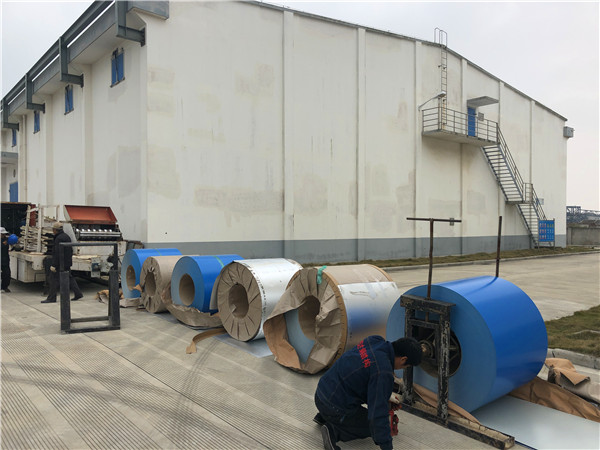

彩涂卷有序堆放在拱形屋顶设备后方，准备进行压制

施工第三阶段：单板生产与质量检查

设备调整完毕后，进行出瓦生产。江苏杰达钢构采用的最新型610型拱形屋顶设备，生产出的瓦边具有多褶皱特性。这种设计具有以下优势：

• 增加了屋面波纹的抗风压能力
• 提高了屋面的刚度
• 非常适合沿海地区粮食储备库的仓间罩棚实际应用

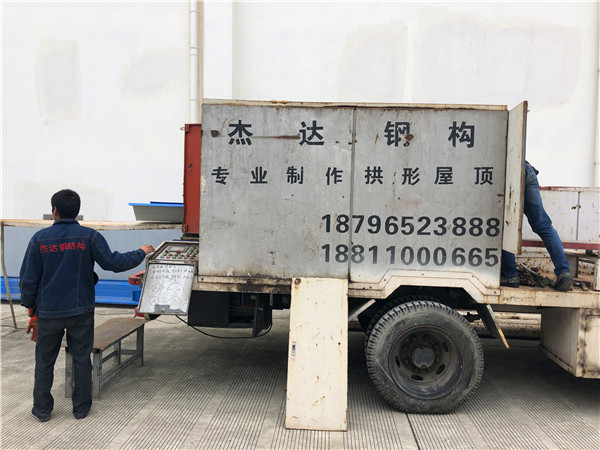

施工人员正在调整拱形屋顶设备的各项参数，为制作常规16米跨的仓间罩棚做准备

施工第四阶段：成型板的下线与堆放

出瓦完成后，单块拱形屋面板从设备下线，进行质量检查和堆放。下线的板材具有明显的波纹褶皱，这是610型设备的特色。

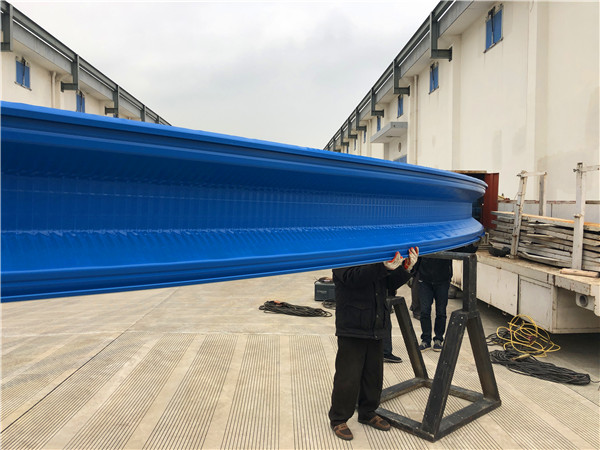

设备调整完毕后出瓦，出来的瓦边褶皱众多，这样的屋面板抗风压能力更强

施工工艺的关键要点

材料厚度选择的合理性

该项目采用1.0mm厚的彩涂钢板，这对于16米跨度的粮库仓间罩棚而言是恰当的。1.0mm厚度相比0.8mm的优势在于：

• 提高了抵抗雪荷载和风荷载的能力
• 增加了屋面的刚度，减少长期挠度
• 延长了屋面的使用寿命，减少后期维护成本

沿海地区的特殊考虑

浙江舟山位于东海之滨，属于沿海地区，需要考虑以下因素：

• 风荷载：沿海地区台风频繁，设计时需考虑更高的风压系数
• 盐腐蚀：海洋环境中的盐分对钢材有腐蚀作用，应选择镀锌量较高的彩涂钢板
• 防水性能：粮库对防水要求极高，拱形屋面的设计应确保无渗漏

拱脚加固设计

该项目在拱脚部分采用了加厚的拖板（6mm）和背后三角板（10mm）的焊接加固方案。这种设计的目的是：

• 增强拱脚处的连接强度
• 减少拱脚处应力集中
• 防止拱脚部分因风荷载或雪荷载而发生应力失效

常见问题解答

为什么选择610型设备而不是其他规格？

610型是目前市场上最先进的拱形屋顶设备之一，具有以下优势：出瓦速度快、波纹褶皱多、产品质量稳定、经过多年运行验证。对于粮库这类要求防水和抗风的建筑，610型设备的产品性能更合适。

1.0mm厚度的彩涂钢板使用寿命有多长？

在正确的防护和定期维护条件下，1.0mm厚的彩涂钢板（TS280GD）在沿海地区的使用寿命通常为20~30年。特别是在设计之初就考虑了盐腐蚀的影响，选择了镀锌量较高的产品。

该项目的施工周期是多少？

对于三栋共1680m²的仓间罩棚，包括设备安装、单板生产、地面组装、吊装安装等全过程，整个施工周期约为3~4周。这充分展现了拱形屋面相比传统钢结构的施工优势。

施工经验总结

粮库项目的成功要素

该项目的成功实施得益于以下几个因素：

• 前期设计合理：设计团队充分考虑了沿海地区的气候和环境特点
• 施工队伍经验丰富：6人施工团队都具有多年的拱形屋顶施工经验
• 设备性能先进：610型设备的先进性保证了产品质量的一致性
• 质量管理严格：每个环节都进行了严格的质量检查
• 现场协调有力：与业主和监理的沟通顺畅

对后续同类项目的建议

基于该项目的经验，对后续粮库仓间罩棚项目的建议包括：

• 充分进行场地勘察，确保地基承载力满足要求
• 根据地区气候条件选择合适的材料规格和厚度
• 做好施工组织和进度计划，确保工期可控
• 加强拱脚部分的防腐处理，特别在沿海地区
• 建立完善的工程验收标准，确保后期质量

小结

浙江舟山粮库拱形仓间罩棚项目展示了江苏杰达钢结构工程有限公司在粮食储备库施工中的专业能力和丰富经验。通过采用先进的610型拱形屋顶设备、精心的设计选择和规范的施工工艺，成功交付了符合沿海地区使用要求的高质量工程。该项目的成功实施为同类粮库项目提供了有效的参考和借鉴，证明了拱形屋面在粮食储备库仓间罩棚领域的广泛应用前景。
