徐州粮管拱形屋顶仓间罩棚施工工程案例

拱形屋顶仓间罩棚采用拱形钢结构设计，具有跨度大、自重轻、防水防护能力强等优点。徐州睢宁粮管仓间罩棚工程采用现代钢结构技术，实现高效施工与优质建设。

工程基本信息

工程位置：江苏省徐州市睢宁县

建筑形式：拱形屋顶钢结构仓间罩棚

跨度：16米

长度：86米

建筑面积：1376平方米

结构设计与构成

基础与下部结构

屋顶下部结构为混凝土短柱上固定H钢，H钢上固定焊接托板。此种设计使屋顶与基础能够可靠连接，同时便于后期维护与拆装。

拱形屋顶

拱形屋顶安装在托板上，采用标准化的拱形单元设计，可快速组装。屋顶包含采光带与山墙设施。

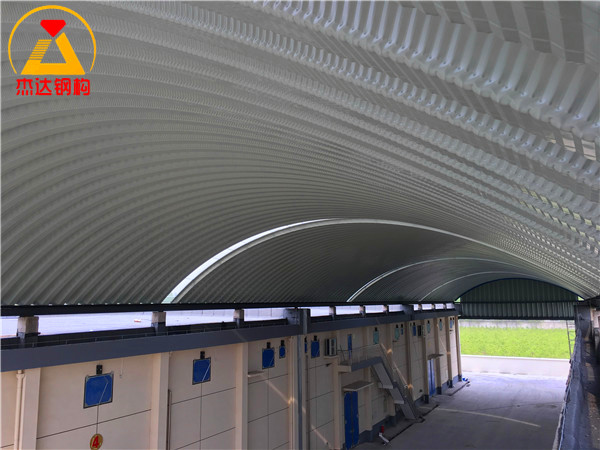

采光设计

拱形屋顶含3道FRP（玻璃纤维增强塑料）采光带，提供自然采光，同时具有阻燃与防紫外线性能。此外配备两面拱形屋顶单元瓦山墙，进一步改善光线分布。

施工工艺流程

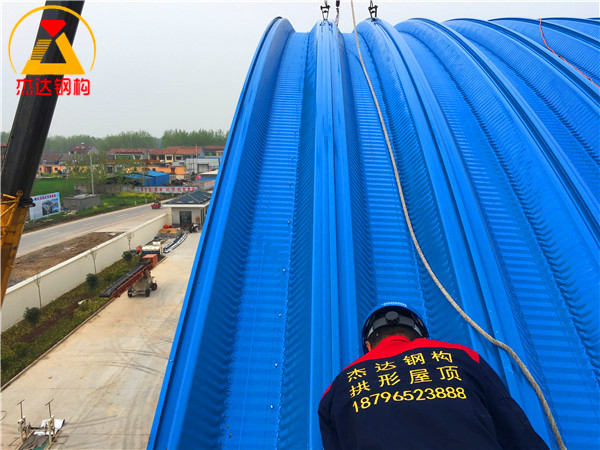

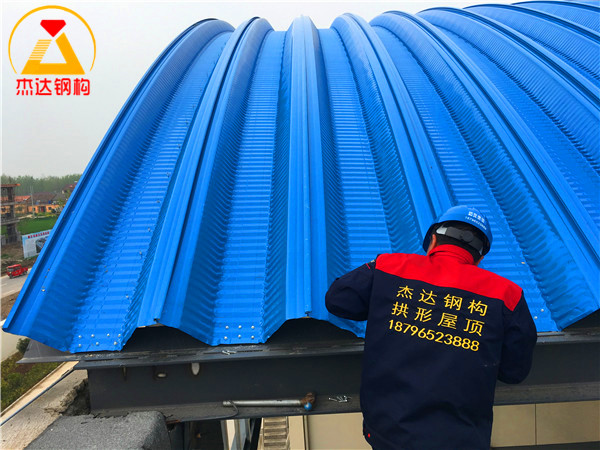

阶段一：屋面吊装与钻尾钉施工

使用起重机械将拱形屋顶单元吊装到位，利用钻尾钉（自钻自攻螺钉）将屋面板与下层结构连接。钻尾钉具有快速安装、防水性能好等优点。

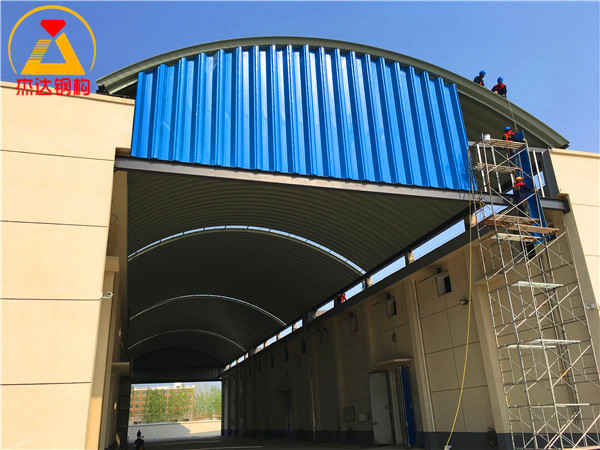

阶段二：山墙覆盖

在屋顶两端及跨度两侧安装山墙，山墙由拱形屋顶单元瓦组成，确保整个罩棚的密闭性与防水防护。

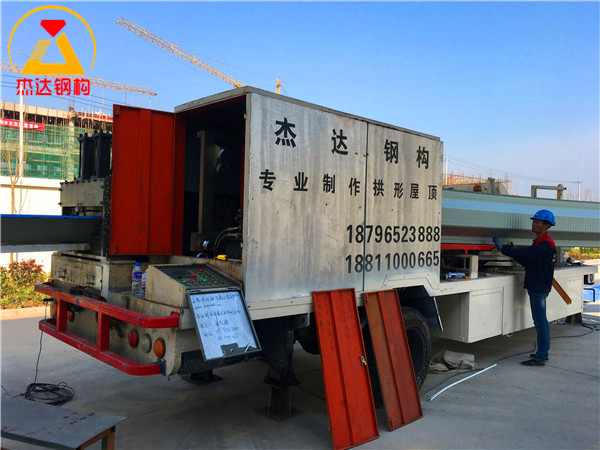

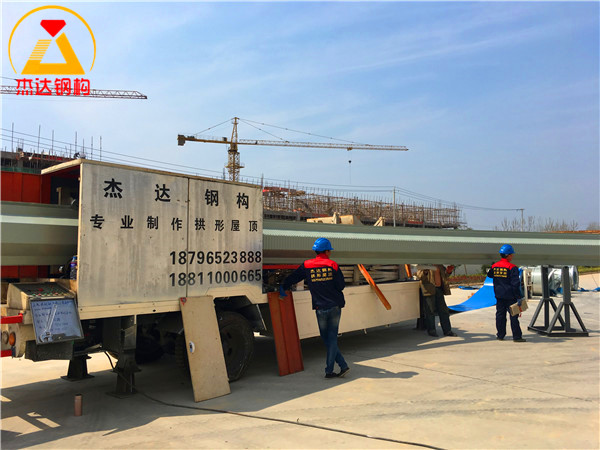

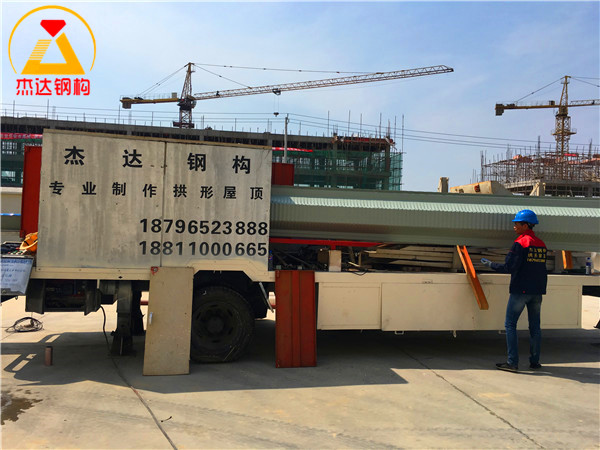

阶段三：金属波纹钢屋盖出瓦

屋顶表面覆盖金属波纹钢板，波纹设计增强了板材的承载能力与防水性能。出瓦（压瓦）工艺确保板材之间的重叠与密闭。

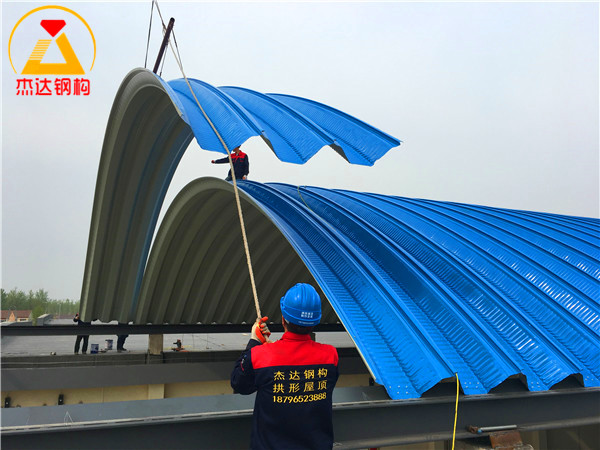

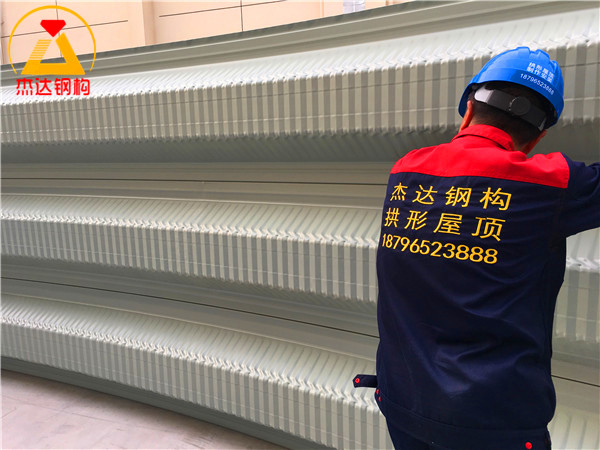

阶段四：拱形波纹钢屋盖组瓦

按照设计规格和顺序，将各个波纹钢屋盖单元逐片安装并彼此连接。组瓦过程需严格控制重叠尺寸，确保防水密闭。

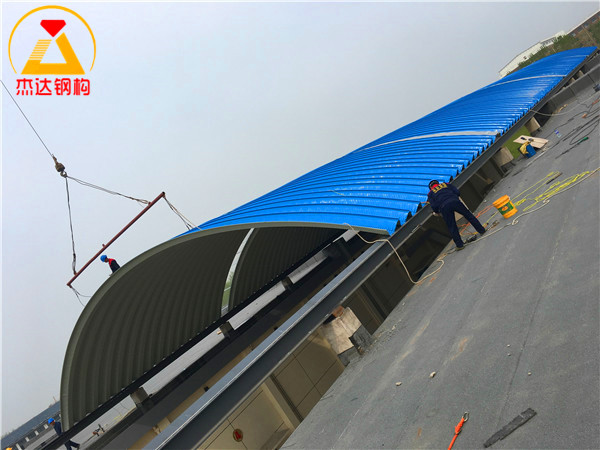

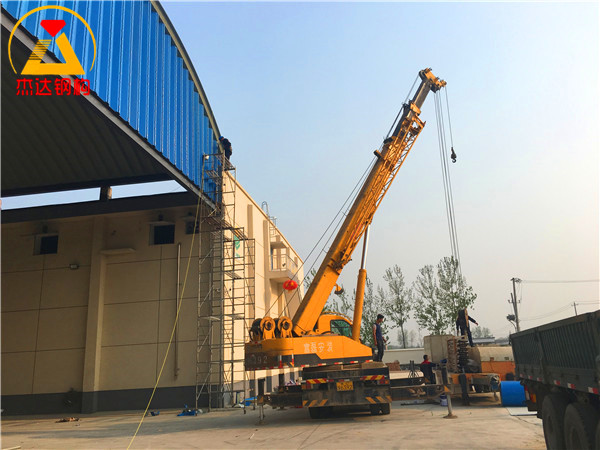

阶段五：拱形波纹钢屋盖吊装

最后进行大规模屋盖单元的吊装和最终调整，确保整体水平度与防水功能。

拱形屋顶的技术优势

结构高效

• 拱形设计利用几何形状，自重支撑力好
• 单位面积用钢量少，成本经济
• 跨度大，可达16—30米，减少中间支撑

施工快速

• 预制化程度高，现场组装快
• 钻尾钉、自攻螺钉等快速连接技术
• 无需现场焊接，安全性更高

防水防护

• 波纹设计自然形成防水沟槽
• 出瓦搭接确保防水密闭
• 采光带采用FRP材料，防腐防漏

长期耐用

• 高质量彩涂钢板，防腐性能好
• 波纹结构增强承载能力
• 维护简单，使用寿命长（20—30年）

粮食仓储对拱形屋顶的需求

防水防护

粮食对水分敏感，拱形屋顶的密闭防水设计可有效防止雨水渗入。

通风透气

山墙和侧窗设计允许必要的通风，防止仓内潮湿与霉变。

采光环保

采光带提供自然光线，减少白天照明能耗，同时避免强烈阳光直射导致仓温过高。

经济高效

快速的施工周期和较低的建设成本，使粮食仓储企业能够快速扩展仓储容量。

常见问题

拱形屋顶与平屋顶相比有什么优势？

拱形设计具有更好的自重支撑、防水性能、施工速度和跨度能力。平屋顶需要更多支撑梁，占地面积大，施工周期长。

钻尾钉与焊接相比有什么好处？

钻尾钉施工快、无火焰风险、无焊接变形、防水性好。焊接需要专业焊工、现场条件受限、施工周期长。

拱形屋顶的防风防雪能力如何？

拱形曲面设计有利于风荷载分散和雪荷载滑落，承载能力强。但需根据当地气象条件进行设计，确保安全系数。

小结

徐州睢宁粮管拱形屋顶仓间罩棚工程展示了现代钢结构技术在粮食仓储中的应用。从吊装、山墙、波纹钢板、组瓦到最终吊装，每个施工环节都体现了精细化管理与专业施工水平。江苏杰达钢结构工程有限公司拥有丰富的拱形屋顶、仓间罩棚、粮库项目经验，可为客户提供设计、制作、安装全方位的专业服务。欢迎咨询了解更多工程案例。
