江西南丰粮食储备库安装仓间罩棚图纸

随着国家的不断发展，人民生活水平的日益提高，我们的建筑水平也在不断提高。

粮仓是越建越多，粮仓为了在下雨天也能保证完成粮食的出入，所以联系我们安装仓间罩棚。

本章由杰达钢构技术员胡子豪先生带大家来看一下江西南丰粮食储备库安装仓间罩棚图纸。

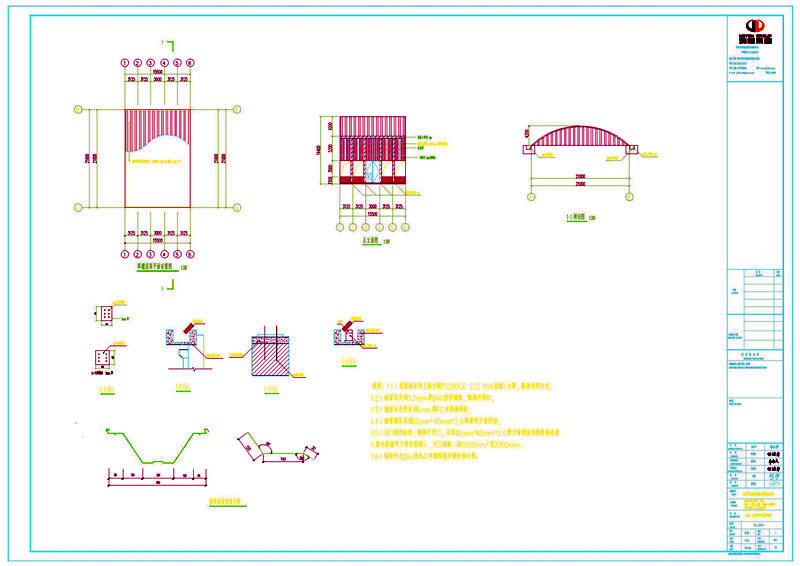

首先这是仓间罩棚的剖切图，跨度为21米，拱高为4.2米。

M20化学锚栓在天沟处，在化学锚栓上面，墙面瓦檩条60*40*2.0镀锌管焊接。

墙面设置采光带，四根立柱也是工字钢。

说明：（1）屋面板采用上海宝钢TS280GD 2/2 914型板1.0厚，板颜色绯红色；

（2）墙面瓦采用0.5mm厚840型彩钢板，板颜色绯红；

（3）墙面采光带采用6mm厚PC材质透明板；

（4）墙面檩条采用60mm*40mm*2.0厚镀锌方管焊接；

（5）大门制作标准：钢制平开门，采用40mm*40mm*2.0厚方管焊接并做防锈处理

（颜色根据甲方要求粉刷），大门规格：高5000mm*宽3000mm；

（6）钢架均为20a热轧工字钢焊接并做防锈处理。

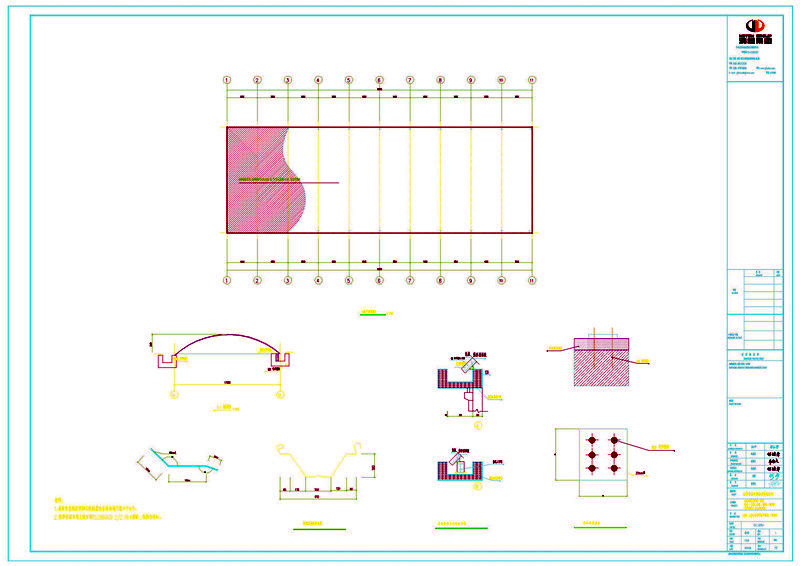

这是屋顶平面布置图，长度98米，拱形屋面采用上海宝钢TS280GD 2/2 914型板1.0厚，板颜色绯红 。

每隔9.8米就设置了一道钢拉索，拱脚和拖板用自固螺钉固定，之后浇筑C30细石混凝土二次浇。

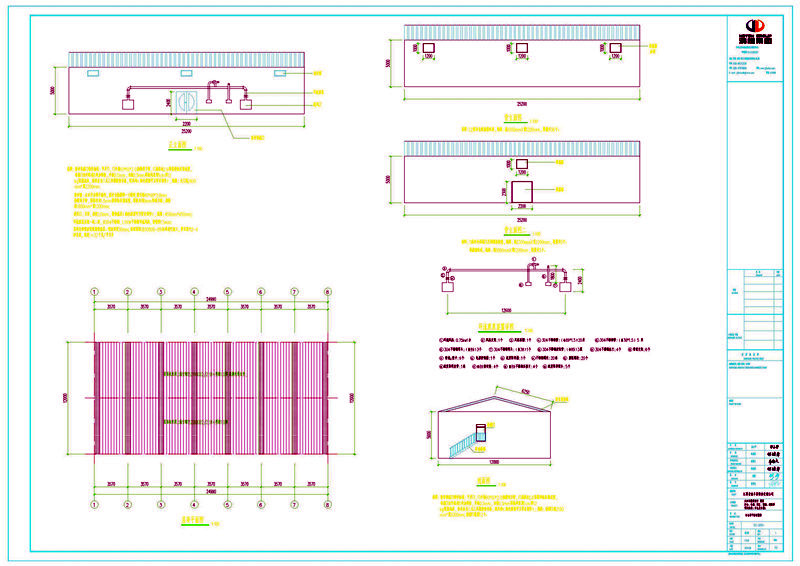

这是厂房的立面图，仓间罩棚的总面积为2058平方米，我们杰达专业施工团队需要7天即可完成施工。

说明:

密封保温门制作标准：平开门,门外框60*60*2.0热镀锌方管,门扇框由2.0厚镀锌板压制成型,每扇门内外配有8块加强板,外板0.5mm,内板0.5mm两板间采用5cm厚12kg阻燃泡沫,密封条为三元乙丙橡胶密封条,配风钩(颜色根据甲方要求制作);规格:大门高2400mm*宽2200mm;

密封窗：左右开启带外摇杆,窗杆为热镀锌一寸圆管,窗外框40*60*2.0mm热镀锌方管,窗框采用1.5mm镀锌板压制成型,窗板采用6mm厚耐力板;规格高1000mm*宽1200mm;

进风口：方形,板厚2.0mm,带保温层(颜色根据甲方要求制作);规格:450mm*450mm;环流熏蒸系统一机二道,全304不锈钢,1.1KW不锈钢环流风机,管壁厚1.5mm:屋顶内部喷涂聚氨酯保温层。喷涂厚度30mm;按照国家GB10800-89标准进行施工,要求离火2—4秒自熄,密度>=32千克/平方米。
