山东济宁煤矿洗混棚拱形屋顶设计方案

山东济宁某煤矿公司的洗混棚安装了拱形屋顶，这种结构在采矿和重工业领域得到广泛应用。拱形屋顶为施工和操作提供了宽敞的工作空间，并能有效防护物料和作业人员。本文介绍该工程的设计参数和施工要点。

建筑结构参数

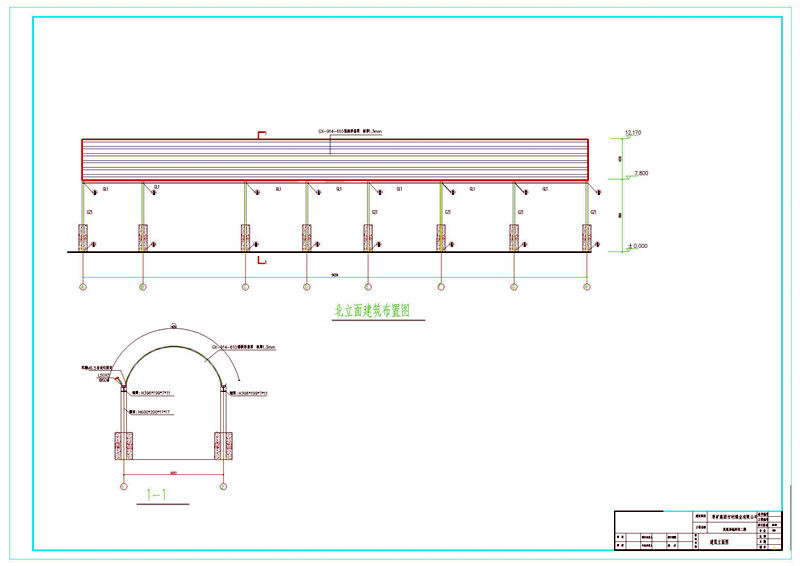

北建筑立面图展示工程的基本尺寸：

• 拱形屋顶跨度：10.72米
• 长度：54.22米
• 总面积：557平方米
• 钢柱高度：7.8米
• 拱高：4.37米
• 矢跨比：0.40
• 结构形式：砖混基础加中间钢柱支撑

江苏杰达钢结构工程有限公司专业施工团队需要2天即可完成该洗混棚的安装施工。底部结构为砖混，中间配置一根钢柱进行支撑，有效分散了屋顶荷载。

屋顶与柱体设计

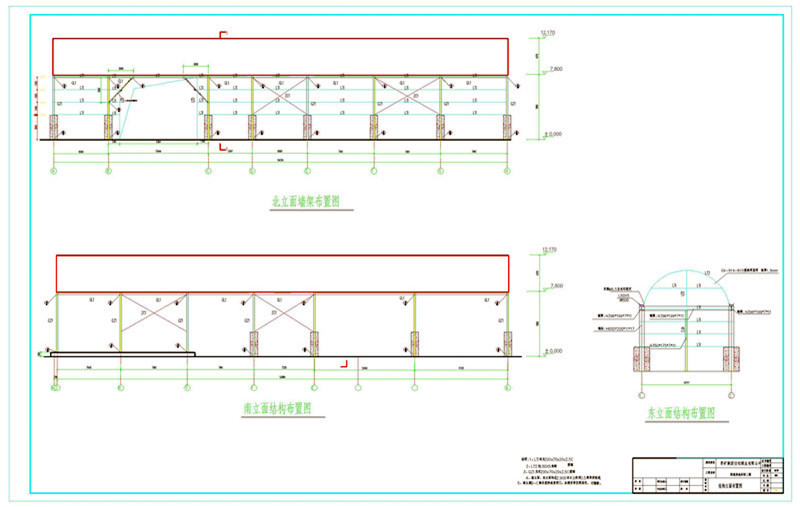

双面墙架布置图显示关键的构件规格。主要设计参数包括：

• 屋面板：GX-914-610型拱形屋顶板
• 板厚：1.3mm
• 拱脚和预埋件：双排M6.5自攻钉固定
• 钢梁尺寸：H396×199×7×11
• 钢柱尺寸：H600×200×11×17

钢梁和钢柱选用国标规格型钢，能满足洗混棚的荷载要求和使用年限。预埋件的双排自攻钉设计增加了连接的可靠性。

在制作完成之后，设计团队与施工人员共同审查、修改，以确保图纸的准确性和施工的便捷性。一旦确认无误，施工队员即可按照图纸开始洗混棚拱形屋顶的安装工作。

工程布置与施工规范

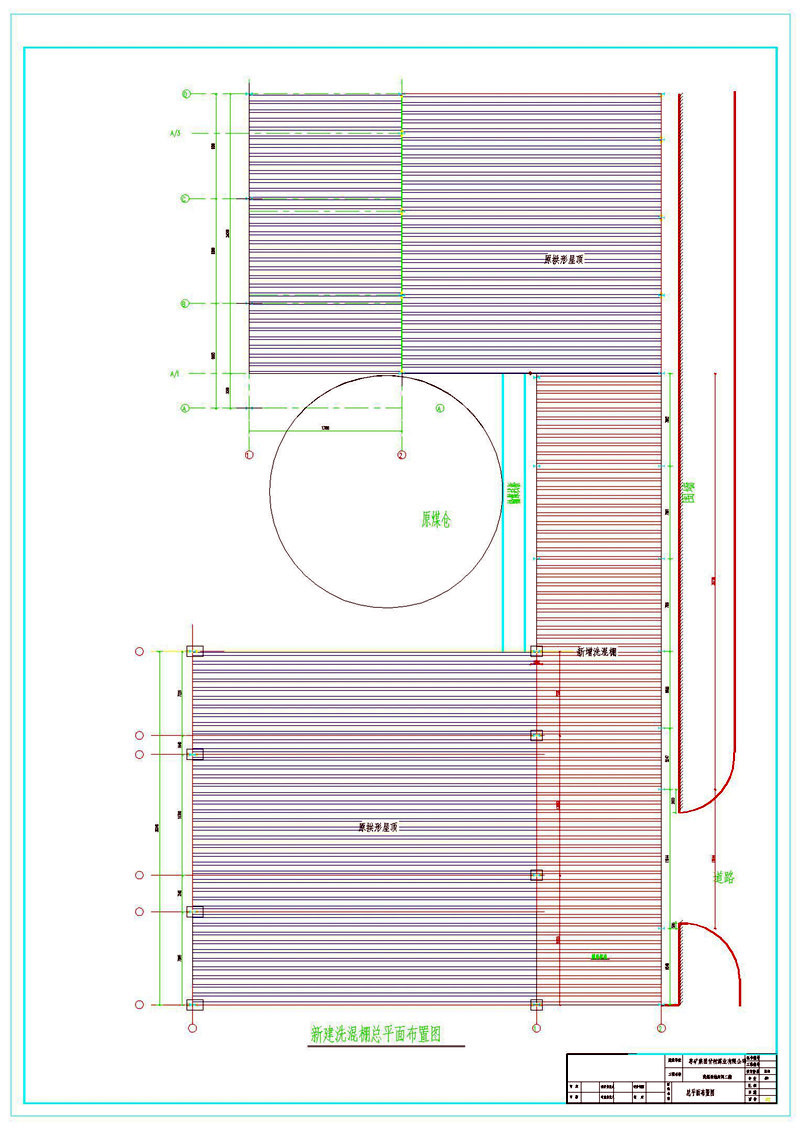

新建洗混棚总平面布置图显示项目在矿区的位置。该洗混棚传输两座拱形屋顶之间，两端为原有拱形屋顶，形成了一个连贯的工作区。

洗混棚拱形屋顶的安装需要严格遵守相关规范：

• 施工前对土壤进行勘测，确定地基的承载能力
• 针对顶部风压、雨淋、防震等因素进行综合考虑
• 确保工期合理、施工人员持证上岗
• 施工过程及最终成果应符合相关标准
• 定期进行质量检测和安全检查

在施工中需要特别注意采矿环境的特殊性。由于可能存在的颤动和震动，屋顶的固定和连接要格外牢固。同时，洗混棚内可能存在粉尘和湿度较高的环境，防腐防水处理更加重要。

常见问题解答

为什么采用中间单根钢柱的设计？

单根中央钢柱能有效分散屋顶荷载，减少对两侧砖混结构的压力。同时保证了工作区的宽敞性，便于设备摆放和物料操作。

GX-914-610型屋顶板的性能如何？

这是一款专业用于工业建筑的拱形板，610表示波距（单位mm），914表示板宽（单位mm）。该规格在跨度和承载方面经过了设计优化。

采矿环境对屋顶的影响有哪些？

采矿企业的震动、粉尘和湿度会加速钢结构的腐蚀和老化。因此需要采用高质量的涂料、定期除锈和防护处理，并加强日常维护和监测。

小结

山东济宁煤矿公司洗混棚的拱形屋顶工程充分展现了专业化设计的价值。通过科学的设计方案和规范的施工管理，该项目在短时间内高质量完成。江苏杰达钢结构工程有限公司在工矿企业的钢结构工程中积累了丰富经验，能为采矿、冶金、化工等行业提供针对性的解决方案。无论是新建还是改造项目，我们都能提供专业的设计指导和施工支持。如您有相关需求，欢迎与我们联系。
