山东某公司金属屋面工程图

拱形屋顶厂家 2023-04-22 17:02:42 图纸图集 741 ℃ 0 评论

山东某公司近期完成了一项金属屋面工程建设，该项目应用优质材料和精准图纸设计，确保了整个屋顶的稳定性和美观。

今天杰达钢构技术员胡子豪先生就着重给大家讲解一下这张图纸。

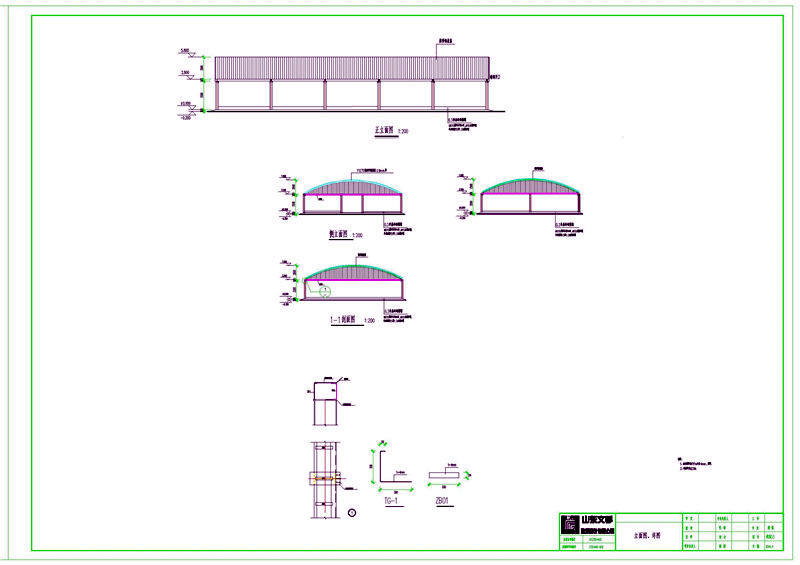

这是拱形屋顶的立面图，它的跨度为10.5米，它的拱高为2.5米，矢跨比为0.19。

它的长度为29.4米，总面积为309平方米，立柱的高度为2.8米。

1、除锈:钢结构在制作时,表面应彻底除锈。除锈等级达到Sa2级,应符合国家现行标准《涂装前钢材表面锈蚀等级和除锈等级》(GB8923)的规定。

2、涂装构件除锈完成后涂两道防锈底漆,工厂和现场各涂一道面漆,漆膜总厚度不小于125μm。构件除锈完成后,应在8小时(湿度较大时2-4小时)内涂第一道防锈漆,底漆充分干燥后才允许次层涂装。

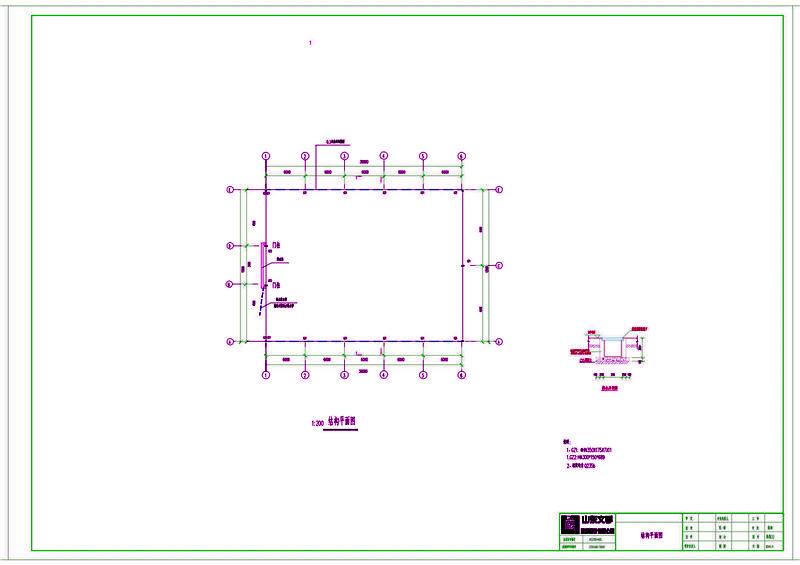

这是结构平面图，GZ1: 130HN350X175X7X11，GZ2:HN300*150*689，0.3米高砖砌围堰。

雨水排水管在天沟内，每隔6米设置一根钢柱。这个金属屋面工程位于山东省的一个工业园区内，总面积达到5,000平方米，并且要求能够承受工厂使用过程中的各种环境变化和影响。为了满足客户的要求和市场增长需求，该公司需要对金属屋面进行全方位的覆盖，从而防止涝灾、漏水和高温等不利气候条件的影响。

在图纸设计方面，该公司严格遵循国家规范和技术标准，通过精密测量和计算，设计出符合施工要求和材质性能的完美方案。之后，该公司投入大量人力、物力和财力，在底板彩钢平板上安装隔热棉垫，并进行冲型加强。经过精心的安装，最终实现了全屋面金属覆盖效果，具有十分强劲的耐候性和耐腐蚀性。

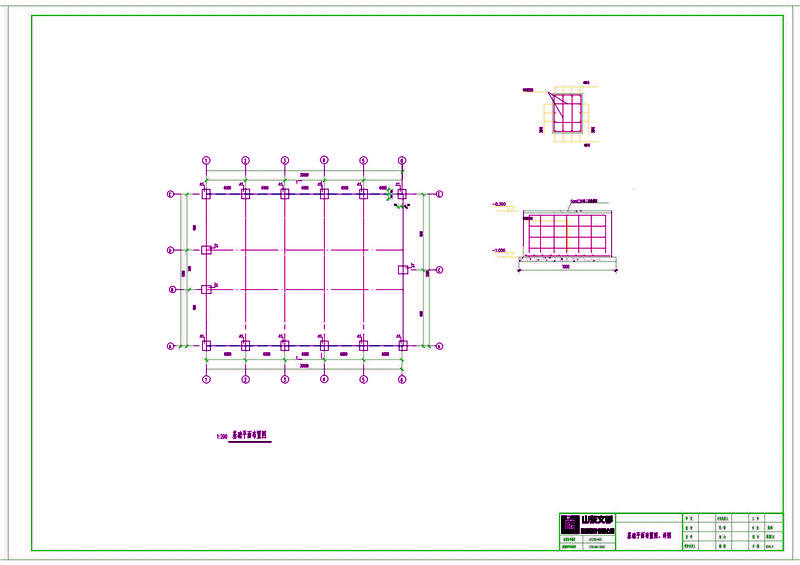

这是拱形屋顶的基础平面布置图，在施工过程中，该公司还注意到了各种安全因素和施工细节, 并根据现场具体情况及时进行调整和优化。由此保证了整个金属屋面工程的质量和升级。

作为一家专注于创新设计和高品质产品制造的公司, 山东某公司一直重视技术创新和人口培训，推崇可持续发展模式，并积极推广绿色环保理念, 为客户提供多元化的解决方案。未来, 该公司还将进一步拓展国际市场，积极开展与国内外同行业企业合作，拥抱新技术，努力为大家生活创造更美好、稳定和可持续发展的前景铺路。

总之，山东某公司在金属屋面工程图纸方面做出的努力和成效充分证明其在设计创新和实践上的专业素养。正是这种对顾客需求的关注和不断追求更高目标的态度，使得该公司的发展处于良性循环之中。
