25米跨拱形屋顶腐蚀风化案例与更换方案

本案例涉及江苏省徐州市某化工厂25米跨拱形屋顶的严重腐蚀与风化。该建筑采用上海宝钢1.2厚TSW280GD-Z瓦，虽然初期防腐处理规范（拱脚及天沟均铺设防水卷材），但经过11年的长期使用、风吹日晒和雨水侵蚀，屋面已出现大面积坍塌和拱脚腐烂，存在严重安全隐患。本文分析腐蚀成因、风险评估和更换方案。

工程基本情况

• 建筑位置：江苏省徐州市
• 建筑类型：化工厂车间
• 屋顶形式：金属波纹钢拱形屋盖结构
• 屋顶跨度：25米
• 屋面材料：上海宝钢1.2厚TSW280GD-Z瓦
• 使用年限：11年
• 初期防腐：拱脚及天沟铺设防水卷材

腐蚀现象与问题分析

屋顶现状总体描述

该拱形屋顶已出现大面积坍塌，拱脚处约三分之二的面积已经老化腐烂，局部结构严重受损，影响了正常使用功能。

拱脚处三点主要问题

• 防水层失效：防水层在长期风吹日晒下产生晒裂，防水功能丧失
• 钻尾钉脱落：连接钉件由于腐蚀和振动导致脱落，屋面结构失去固定
• 水泡腐蚀：天沟内积水长期浸泡拱脚处，金属瓦皮严重腐蚀腐烂

腐蚀根本原因

虽然宝钢瓦本身质量优异，防腐涂层良好（两涂两烘），但其设计寿命通常为13年。该建筑已运行11年，已接近寿命期限。长期的环境侵蚀（工业环境污染、雨水冲刷、紫外线照射）加速了材料的老化。特别是化工厂环境中可能存在的酸性或腐蚀性物质，会加速涂层破损和金属腐蚀。

现场腐蚀情况图集

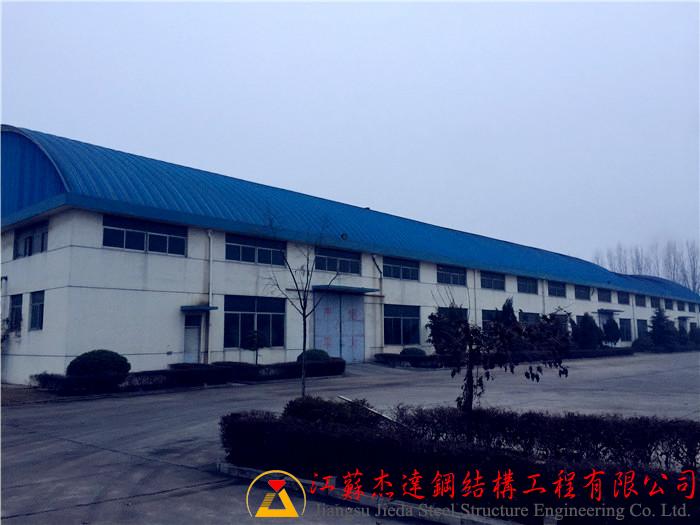

整体腐蚀现状

图片展示了屋顶大面积腐蚀、坍塌的整体情况，可清晰看到屋面的破损程度。

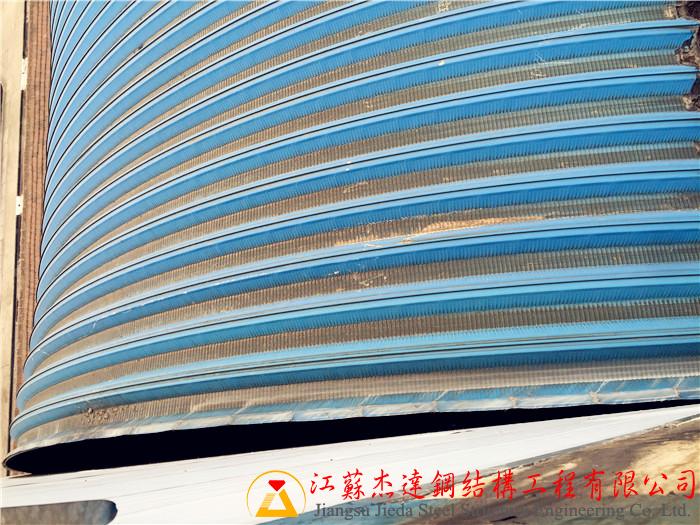

腐蚀风化全景

该图展示了屋面波纹瓦的风化脱落和颜色变褪，说明涂层防护已完全失效。

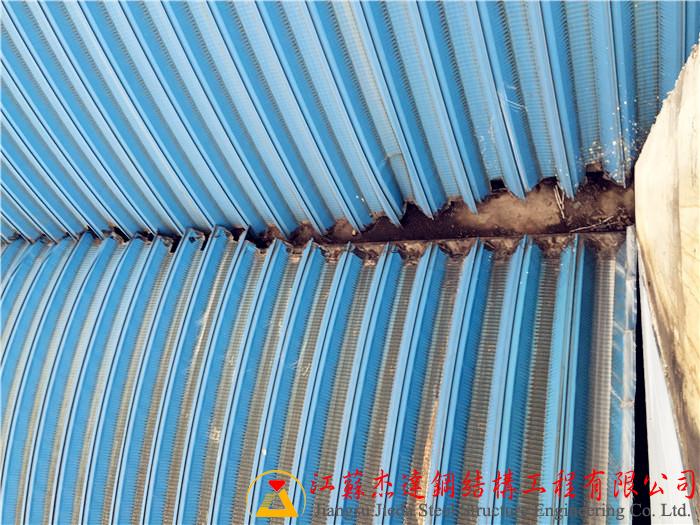

单元板腐烂分离

屋面单元板因腐蚀导致板与板之间连接失效，出现明显分离，结构安全性受到严重威胁。

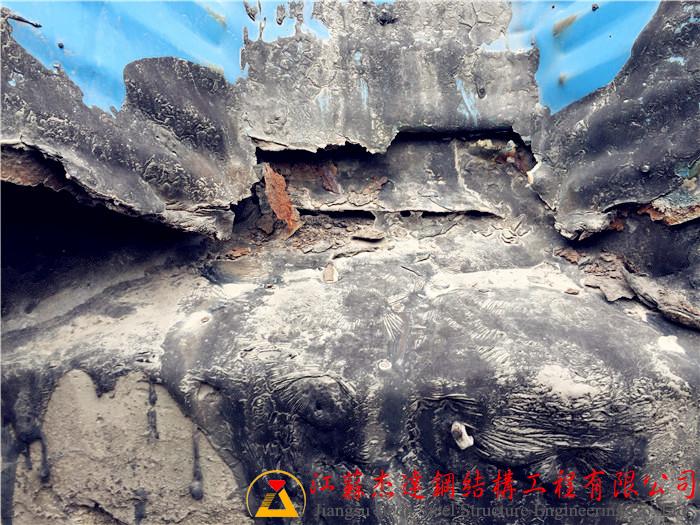

拱脚处腐烂一号

拱脚处作为屋面与下部结构的连接点，是水分积聚和腐蚀的高发区。图片清晰显示该处的深度腐蚀。

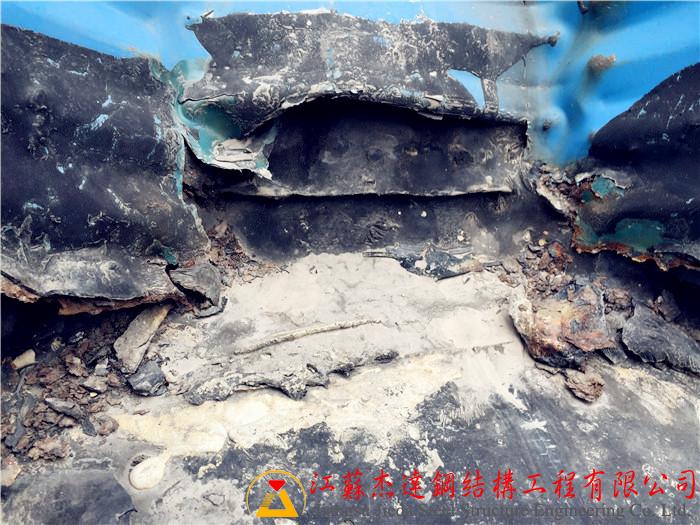

拱脚处腐烂二号

从不同角度拍摄的拱脚腐蚀细节，显示钻尾钉脱落、金属露露、防水层失效的多处问题。

拱脚处腐烂三号

该图展现了拱脚内侧的腐蚀情况，防水卷材已失效，原裸露金属被锈蚀成深褐色。

安全风险评估

关键风险因素

• 结构完整性丧失：屋面钉件脱落，单元板连接失效，屋顶结构已无法整体受力
• 极端气象威胁：如遇大风或大雪，屋面极有可能出现整体坍塌
• 财产安全：屋顶坍塌会直接威胁建筑内部设备和人员安全
• 二次污染风险：化工厂屋顶坍塌可能导致建筑内化学物质泄漏

故障模式

屋顶不会是逐步缓慢的下沉，而是可能在某个时间点（如暴风雨、大雪）突然失效并大幅坍塌。因此，该建筑处于"随时可能发生重大事故"的高危状态。

技术建议与更换方案

专业评估结论

江苏杰达钢结构工程有限公司技术员张凯实地勘查后建议，必须对该拱形屋顶进行整体更换。理由如下：

• 宝钢TSW280GD-Z瓦的设计寿命约13年，该屋顶已用满11年，已经接近寿命期限
• 屋顶已出现局部坍塌，说明材料和结构已严重退化
• 天沟内拱脚腐烂面积达三分之二，结构承载力大幅下降
• 继续使用存在严重人身伤害和财产损失风险

更换方案建议

• 拆除：整体拆除现有的腐烂屋顶，清理废弃物
• 托板检查与更新：检查下部钢托板是否腐蚀，必要时进行焊接更换
• 防水防腐：新屋顶施工时重点加强拱脚处和天沟的防水处理，采用双层防水或涂层防护
• 材料选择：可选择更高性能的防腐材料（如铝镁锰合金板）或增加防护层厚度
• 定期维护计划：建立屋顶定期检查制度，及时清理天沟、补修涂层

常见问题

屋顶是否可以局部修缮而不必整体更换？

考虑到该屋顶已运行11年，接近设计寿命，且腐蚀范围已达三分之二（非局部损伤），局部修缮只能作为临时措施，最终仍需要整体更换。仅做局部补缀会导致今后频繁维修，费用和风险更高。

化工厂环境对屋顶腐蚀影响有多大？

化工厂通常含有酸性或碱性的生产排放，空气中可能有腐蚀性气体或细小颗粒。这会加速涂层破损，进而加速金属腐蚀。宝钢瓦在一般工业环境下的寿命可达13年，但在强腐蚀环境中可能会缩短到10年左右。

更换新屋顶时如何防止同样的腐蚀问题再发生？

关键在于三个方面：一、材料选择上采用更高性能的涂层或材料（如铝镁锰）；二、施工质量上严把防水、防腐关，特别是拱脚和天沟的细部处理；三、定期维护上建立专业维保制度，每年至少检查两次，及时清理积水和补修涂层。江苏杰达钢结构工程有限公司可提供全生命周期的技术支持。

屋顶坍塌风险如何评估？

在大风（风速>8级）或大雪（单位面积积雪荷载超设计值）的极端气候下，该屋顶极易发生整体或部分坍塌。建议在进行更换前，厂方应采取临时防护措施，限制屋下区域人员和物品，防止意外发生。

小结

徐州化工厂25米拱形屋顶的腐蚀案例是一个典型的金属屋面老化失效的警示。虽然采用优质宝钢材料和规范的初期防水处理，但长期的工业环境侵蚀、防水措施失效和接近寿命期限等因素叠加，最终导致屋顶结构严重受损。整体更换是唯一安全、经济的解决方案。江苏杰达钢结构工程有限公司拥有丰富的屋顶改造经验，可根据建筑使用环境特点（如化工、冶金、港口等强腐蚀行业）设计并施工高耐久性的屋面系统，同时提供定期维保技术支持，延长屋顶使用寿命。
