湖北某厂家车间安装彩钢瓦图纸

拱形屋顶厂家 2023-04-22 18:27:37 图纸图集 1271 ℃ 0 评论

本次的施工地点位于湖北，这次的施工项目是在厂区内安装拱形屋顶。

大家都知道拱形屋顶这种建筑可以为很多方面的项目提供便利，本次由杰达钢构技术员胡子豪带大家了解一下。

这种拱形屋顶的跨度为32米，专用吊件纵向间距1.8m，U型支架纵向间距1.8m。

立柱的高度为3米，拱形屋顶的拱高为10米，这种是标准的落地拱，落地拱的好处如下：

增强建筑物的结构安全性：落地拱使设计更稳定且减少受力点数量，从而更有效地分散荷载，并在地震等自然灾害中发挥其支撑作用。

可以增加建筑物的美观性：落地拱的优美曲线可以提高建筑物的艺术价值，并打造出一种优雅的空间效果。

提高建筑物使用空间的灵活性：落地拱可以使建筑物的不同区域之间形成连通性，从而增加了建筑物内部的使用空间和通风效果。

减少建筑材料的使用：由于落地拱的独特结构设计，在一定程度上减少了建筑材料的使用量，节省了资金成本。

总之，落地拱是一种高效的结构设计，具有诸多优点，包括提高建筑物的安全性、美观性以及使用空间的灵活性等。

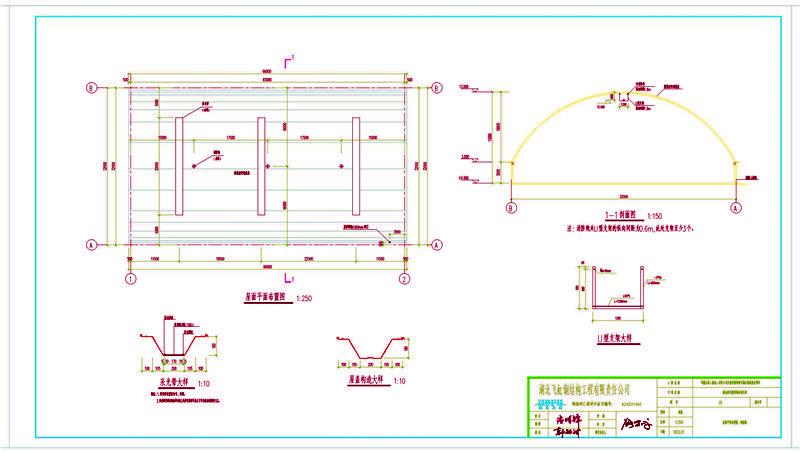

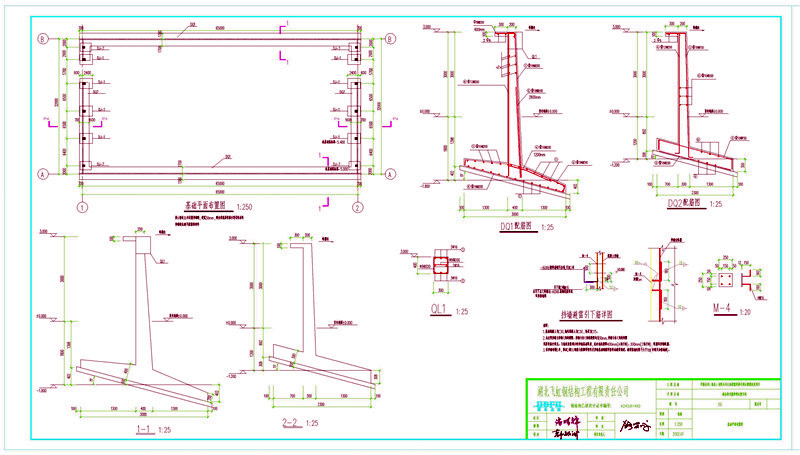

这是拱形屋顶的基础平面布置图，它的长度为65米，总面积为2080平方米。

1.基础混凝土为C30,地坑混凝土为C30，垫层为C15。

2.未注明挡墙与挡墙之间的缝隙、挡墙与柱之间的缝隙均为30mm.挡墙与柱之间的间隙用沥青麻丝填充。与地坑重叠部分的挡墙基础取消，此处地坑壁厚400mm(A轴方向)、300mm(2轴方向)，配筋同挡墙配筋。

3.沿挡墙每隔5米，保证2根16钢筋与拱脚预埋件及挡墙基础钢筋焊接形成避雷通道。避雷接地电阻不大于1Ω(否则另加接地极)。

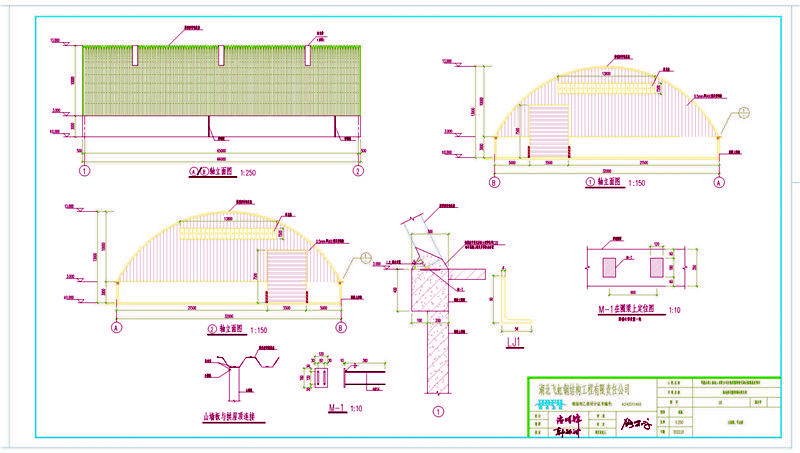

这是三个方向的立面图，上面是安装了采光带，拱脚和连接件用自攻螺丝打在一起，待屋盖安装完后由土建单位用C20细石混凝土填实并作防水处理。

最近，湖北省一家厂家车间展开了彩钢瓦的安装工作。这项工作是该厂进行设备更新和维修计划的一个组成部分。

在开始安装前，工程师们仔细研究了图纸并分析了需要考虑的技术要求。他们制定了详细的方案，并按计划安排工人执行。所有工人都拥有丰富的经验和相关的安全培训。

在整个安装过程中，工人们遵循图纸上的指示精确地测量并切割彩钢板，然后将彩钢板固定到原有结构上。他们致力于追求卓越品质，确保整个安装过程无缺陷。

"这项工作非常重要，因为它可以确保我们生产更高品质的产品并避免不必要的损失。" 该企业的厂长表示，"我们将继续努力提高我们的工艺水平和技术水平，为客户提供最优质的服务。"

在安装结束后，该企业对结果进行了严格的测试和评估。安装工作的成功使得整个设备变得更加稳固和安全，同时也大大提高了车间效率。未来，该企业将持续引入新技术并优化生产流程，以确保可持续发展。
