云南某水泥厂家安装库房拱形屋顶图纸

拱形屋顶厂家 2023-04-24 12:47:26 图纸图集 1080 ℃ 0 评论

近年来，许多工业厂家为提高其生产效率和可持续性选择更加先进的建筑设计，其中包括使用拱形屋顶。这种结构可以足够地抵御强烈的风雨等自然灾害，并在制造过程中减少材料浪费。

下面由杰达钢构技术员胡子豪给大家介绍了一份适用于云南某水泥厂的拱形屋顶图纸和建造步骤。

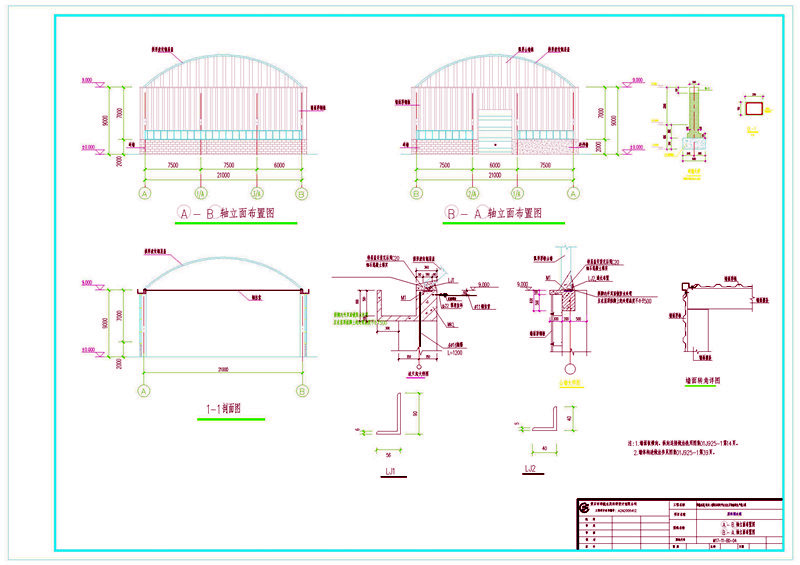

这是拱形屋顶的轴立面图和剖视图，它的跨度为21米，砖墙的高度为2米，立柱的高度为9米。

屋面采用的墙面彩钢板，山墙板和拱形屋顶板采用的是同一家拱形屋顶板。

天沟内拱形屋顶的拱脚和连接件用自攻螺栓打在一起，待屋盖安装完后用C20细石混凝土填实。

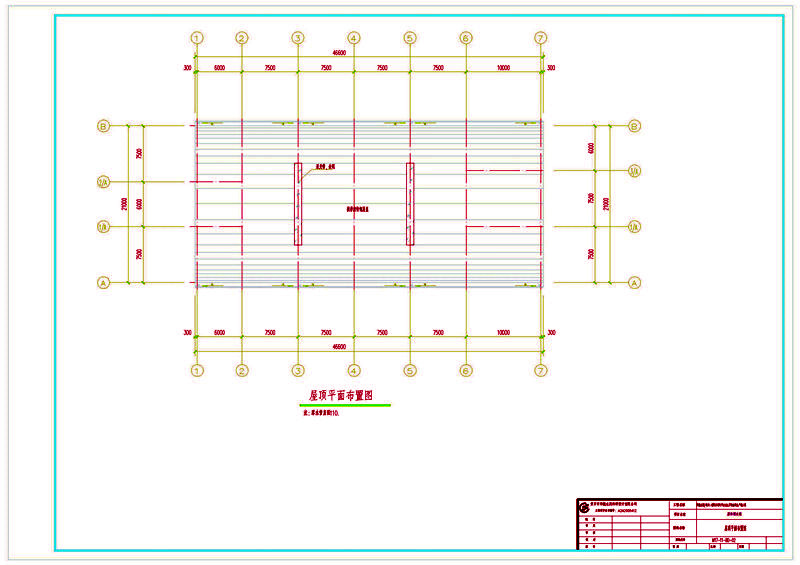

这是屋顶平面布置图，长度为46.6米，上面设置两条采光带，总面积为979平方米，我们杰达专业施工团队需要施工3天即可完成。

应从不同角度和位置对建筑物进行测量，确定每个部分所需的长度、高度和深度。此外，还需要考虑廊道和墙壁的扶手以确保规范。通常情况下，库房的深度应根据实际需要设置，而宽度则取决于出入口和操作设备的大小。接下来，设计师将根据上述尺寸开发详细的图纸，其中包括拱形梁的数量、弯曲半径（R）和所需角度。

需要准备所有必要的材料和工具，如蜗杆输送机、数字钻头、打孔锤和可调支撑等。这些器具均应质量过硬，并最好能够适应未来库房的整体使用需求。

安装框架结构。使用大型钢筋货架和钢筋构件可以减少材料浪费并确保建筑物稳定性。此外，应根据图纸要求将蜗杆输送机进行加固以支撑更重的载荷。

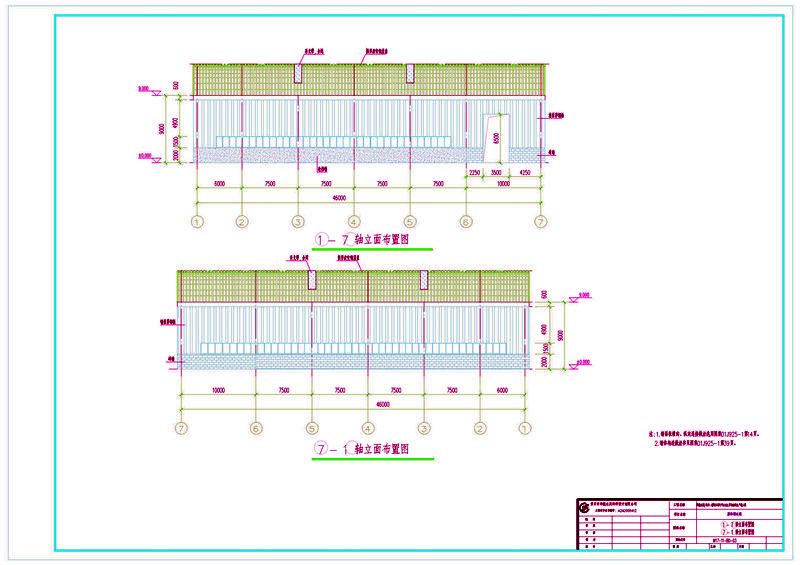

这是轴立面布置图，将选好的混凝土片安装到拱形梁上，并使用进口金属门使拱形更加牢固。为部分区域添加储存空间时，请确保按标准安置拉丝装置等其它配套设施，并修建符合要求的基础设施。拱形完工后，弯曲半径和角度需要去除锋利的边缘和赛路，然后进行光面化处理。

界面相关，涂釉和外墙也很关键。您需要选择尖端的材料和喜欢的颜色，以便与整个库房的设计相匹配。在施工前，务必沟通所有细节，并充分了解供应商向您提供的所有信息。

您可以在评论区发表您对本文的想法和观点，我们会认真考虑并回复您的留言。
