武汉游泳池屋顶拱形结构工程图纸设计

武汉游泳池是受欢迎的休闲场所。为满足游客需求，管理方对游泳池进行升级改造，其中包括安装拱形屋顶，以提供遮阳和防雨功能。本文介绍游泳池屋顶拱形结构工程的图纸设计与施工方案。

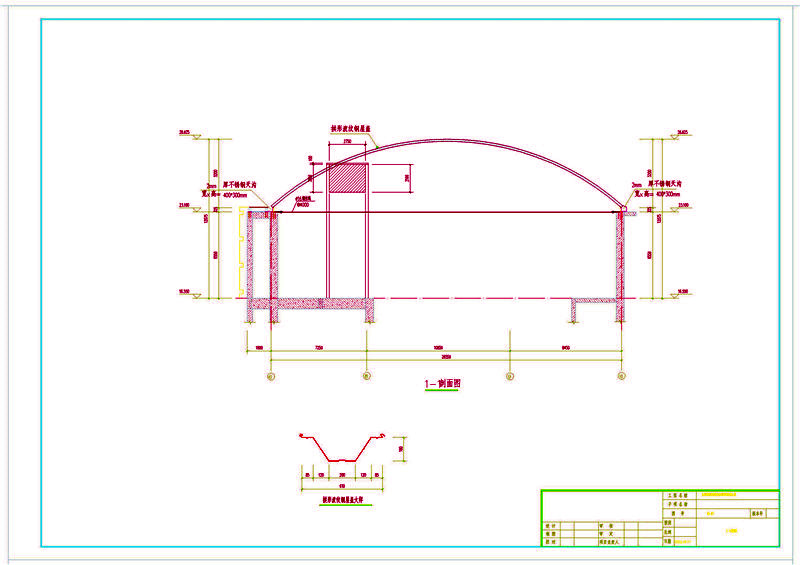

拱形屋顶主体参数

该游泳池屋顶采用双层拱形波纹钢屋盖结构，主要参数如下：

• 跨度：26.55米
• 拱高：5.5米
• 柱高：21.10米
• 侧边天沟：不锈钢，宽×高=400×300mm
• 屋面类型：双层拱形波纹钢屋盖结构

屋面板材规格与工艺

屋面采用高性能彩涂板，分上下两层设计，各部分规格如下：

• 上层板材料：博思格热镀锌彩涂板TS280GD+Z
• 上层强度设计值：235MPa
• 上层板厚：0.8mm
• 中间保温：75mm厚玻璃棉
• 下层板材料：博思格热镀锌彩涂板TS280GD+Z
• 下层强度设计值：235MPa
• 下层板厚：1.3mm
• 下层板型：YT6118
• 玻璃棉保温效果好，增强了隔热性能

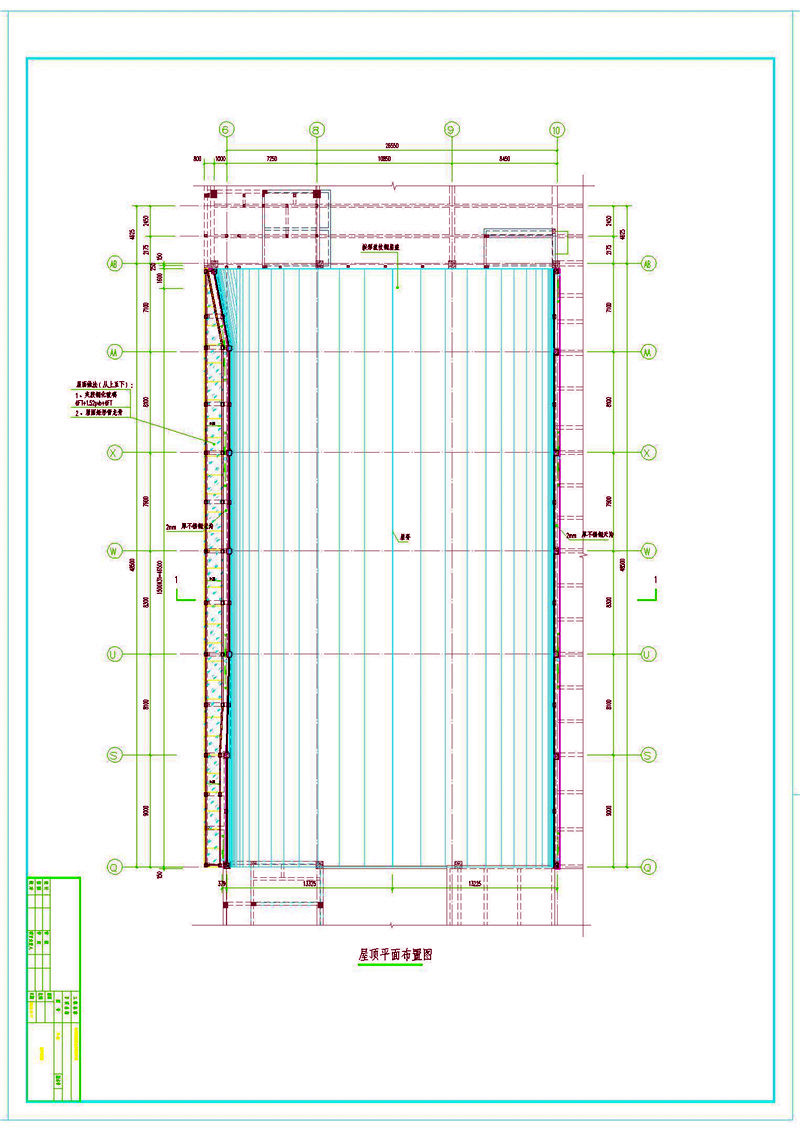

屋顶平面布置

游泳池屋顶平面布置结构清晰，施工周期短：

• 总长度：48.5米
• 立柱间距：约8米
• 总面积：1288平方米
• 施工周期：专业团队可在4天内完成
• 上悬窗：手动开启装置，开启角度大于70°
• 窗口尺寸：20.00m×1.20m

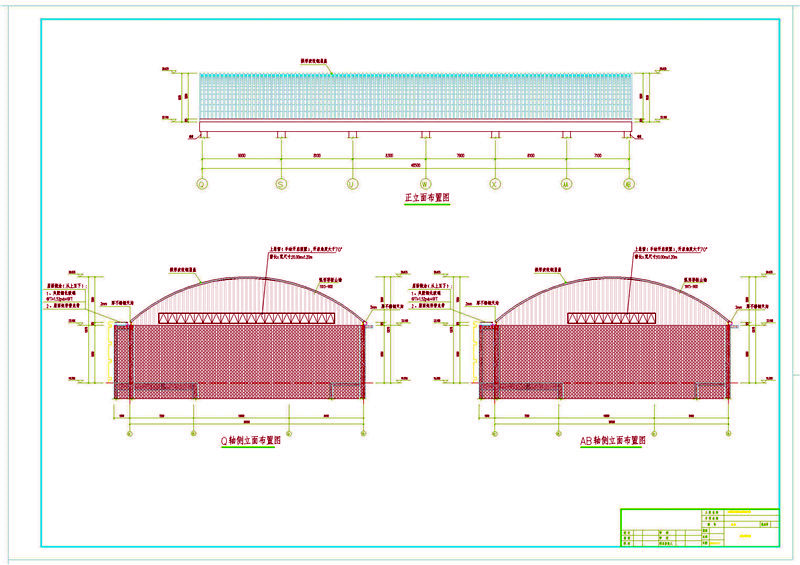

山墙与天沟设计

山墙和天沟采用高质量材料和工艺：

• 弧形彩板山墙：采用YX15-900板型
• 山墙材质：与屋面统一
• 不锈钢天沟：厚度2mm
• 天沟宽度×高度：400×300mm
• 排水性能：确保雨水快速排出

屋顶结构布局与设计理念

整个游泳池保持矩形形式，新屋顶采用拱形结构，使建筑看起来更加高大宽敞。屋顶覆盖面积巨大，每根主梁长度超过30米，多层次的加固方式和多个支撑点确保结构稳定性。

屋顶加固与安全设计

为确保屋顶结构的稳定性，采用了多项加固措施：

• 多层次加固方式，强化结构刚度
• 主梁和承重柱之间设置多个支撑点
• 屋顶表面铺设透明玻璃钢板，确保采光
• 确保游泳池在日光和雨水情况下正常使用

美化与内部环境设计

屋顶美化设计增强了使用体验：

• 屋顶外侧：多个类似荷叶的造型
• 色彩变化：在阳光照耀下呈现丰富颜色
• 内部灯光：蓝色光线营造如同置身海底的感觉
• 整体效果：既实用又具艺术美感

常见问题解答

双层拱形屋盖相比单层有什么优势？

双层设计中间填充玻璃棉保温层，增强了隔热性能，可有效保持水温，减少加热成本，同时提高了舒适度。

不锈钢天沟能使用多久？

不锈钢材质具有优异的耐腐蚀性，在正常维护下可使用20年以上，定期清洁可延长使用寿命。

玻璃钢透明板对防水有影响吗？

玻璃钢透明板采用专业防水处理，与金属屋面形成密闭系统，并配合天沟设计确保排水通畅，防水性能完全可靠。

小结

武汉游泳池屋顶拱形结构工程是一份细致、合理的设计方案。江苏杰达钢结构工程有限公司通过精心的工程设计和施工管理，在实际建设中达到了良好效果，不仅解决了高温天气照射和用水问题，还为游客提供了更加舒适美好的体验，同时展现了现代建筑技术与艺术的完美结合。
