拱形屋顶是一种广泛应用于产业园、仓储等大跨度建筑的钢结构形式，具有优异的跨度能力和稳定性能。本文通过安徽界首某产业园项目案例，详细解析拱形屋顶的设计图纸及关键施工参数。

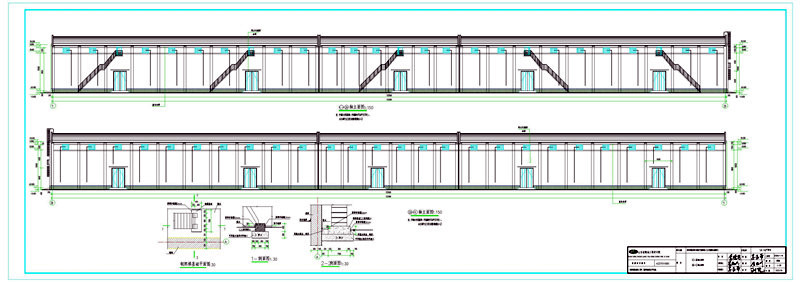

拱形屋顶的设计结构

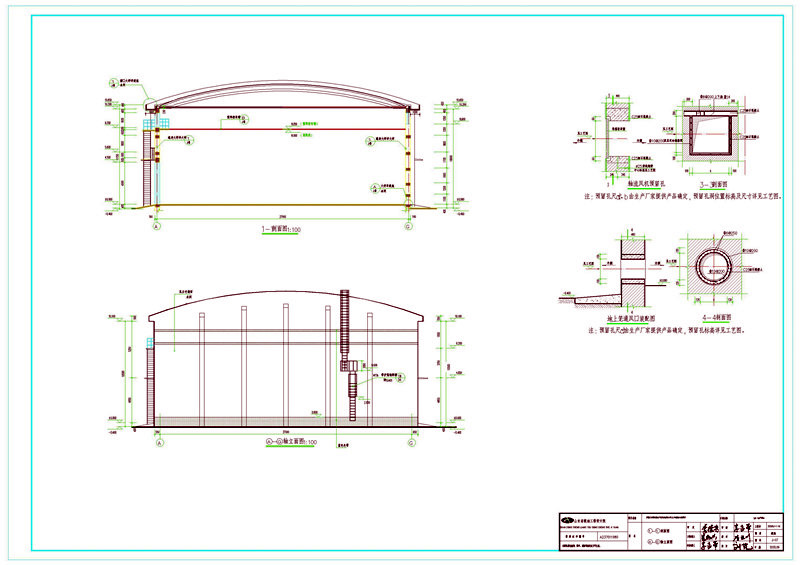

剖面图与立柱配置

该项目拱形屋顶跨度为27米，立柱高度为10.1米。屋顶采用两边楼梯配置，中间设置塑料密封槽，高度为8.05米；下方0.6米为白色色带。每隔6米设置一根立柱，保证整个结构的稳定性。

屋顶平面与排水设计

设计要点如下：

• 雨水管采用UPVC150mm规格，直接与铸铁下水口连接
• 共设置32个下水口和雨水管
• 雨水管口离地面约150-200mm
• 排水方向：从中间向两端排水

工程规模与施工周期

该产业园拱形屋顶项目关键数据：

• 总长度：129.5米
• 总面积：3496.5平方米
• 施工周期：11天
• 柱间距：6米

拱形屋顶的应用优势

拱形屋顶设计具有多方面的优势：增加建筑视觉效果、提高空间利用率、提供较好的抗风性能、增强建筑稳定性和耐久性。在实际工程中，通过计算机模拟工具进行分析，采用高精度测量和监督工具确保施工质量。

常见问题

拱形屋顶为什么采用UPVC雨水管？

UPVC管具有优异的耐腐蚀性、强度高、质量轻等特点，不易受化学物质腐蚀，能够确保长期的排水效果和系统稳定性。

立柱间距6米的作用是什么？

合理的立柱间距设计能够均匀分散屋顶荷载，保证结构应力分布均匀，提高整体稳定性和承载能力。

拱形屋顶的防水关键是什么？

防水的关键在于有组织的排水系统设计，确保雨水能够快速、有效地通过雨水管导出，避免积水和渗漏。

小结

安徽界首产业园项目的拱形屋顶设计展现了现代钢结构工程的精细化工艺。江苏杰达钢结构工程有限公司拥有专业的设计和施工团队，能够根据项目需求提供定制化的拱形屋顶解决方案，确保工程质量和施工效率。
