安徽拱形波纹钢屋盖工程_跨度与材料规格

拱形波纹钢屋盖是一种高性能的轻钢结构屋面材料，应用于仓储、厂房等大跨度建筑。本文以安徽某厂家首个拱形波纹钢屋盖项目为例，详细介绍设计参数和工程规格。

拱形波纹钢屋盖的基本参数

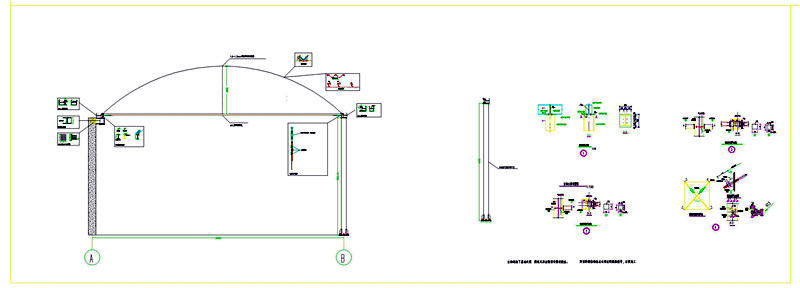

立面设计与几何指标

该项目的拱形屋顶基本参数如下：

• 跨度：19.95米
• 拱高：3.8米
• 矢跨比：0.2

屋面材料规格

拱形波纹钢屋盖所用材料规格：

• 屋盖厚度：1.0~1.2mm拱形波纹钢
• 天沟：3mm镀锌天沟
• 角钢支撑：50×50镀锌角钢@1000
• 拉索：M12镀锌钢绞线

支撑与连接件构造

屋盖支撑构造细节：

• 预埋件尺寸：400×500×18
• 钢托板：6mm厚
• 三角板：10mm厚，与钢托板焊接

工程规模与施工周期

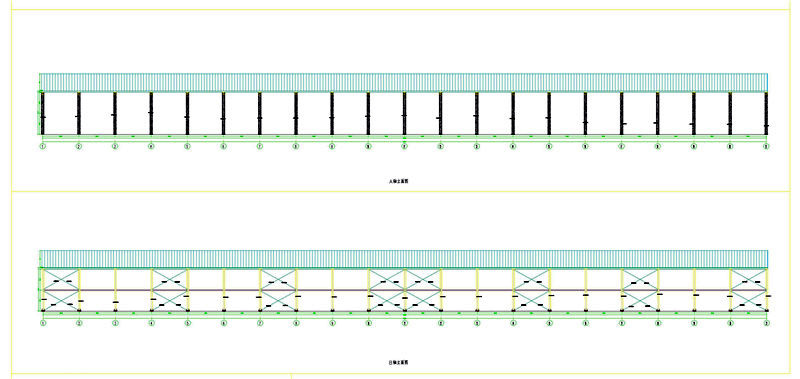

轴立面设计

工程主要指标：

• 总长度：160米
• 立柱间距：8米
• 总面积：3192平方米
• 施工周期：10天

立柱与斜拉撑设置

立柱规格为H400×280×8×12，相邻立柱之间采用圆钢斜拉撑进行横向稳定，通过节点连接确保整体结构刚度。

拱形波纹钢屋盖的性能特征

拱形波纹钢屋盖具有优异的抗风压能力、防水性能和保温隔热特性。相比传统钢屋盖，拱形设计的应力分布更加合理，增加了屋面整体美观度，使得结构在压力和荷载方面表现出色。采用优质钢材经过多项工艺加工，产品强度高、防护能力强，可承受较高荷载。

常见问题

如何选择合适的屋盖厚度？

屋盖厚度的选择需要根据建筑跨度、荷载要求和地区气候条件综合考虑。该项目采用1.0~1.2mm规格，适用于19.95米跨度的工业建筑。

镀锌处理对屋盖耐久性有什么影响？

镀锌层能够形成保护膜，有效防止钢材生锈，增强材料耐腐蚀性。在正常使用和维护条件下，防腐涂层能满足15年以上的使用寿命。

斜拉撑的作用是什么？

斜拉撑用于增强横向稳定性，防止结构在风荷载和地震作用下的过度变形，是保证大跨度拱形屋顶安全性的关键构件。

小结

拱形波纹钢屋盖因其优异的性能和经济性，在工业建筑中应用越来越广泛。江苏杰达钢结构工程有限公司在此类项目中拥有专业的设计和施工能力，能够根据项目具体条件提供精确的工程方案，确保施工质量和工期要求。
