山东料场罩棚设计图纸_30米跨度双拱方案

料场罩棚是工业企业存储散料和物资的关键设施，采用拱形屋顶能够提供安全防护和环保隔离。本文介绍山东某公司料场罩棚的设计方案、结构参数和防水构造。

料场罩棚的结构设计

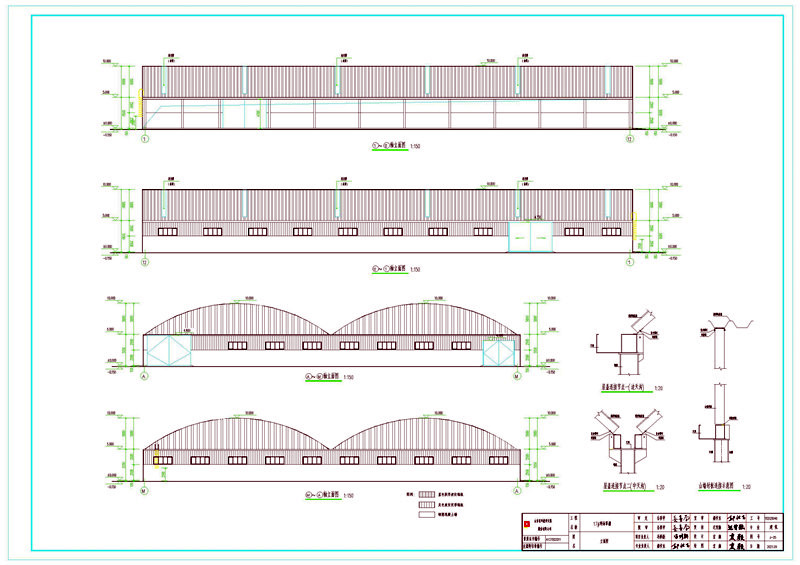

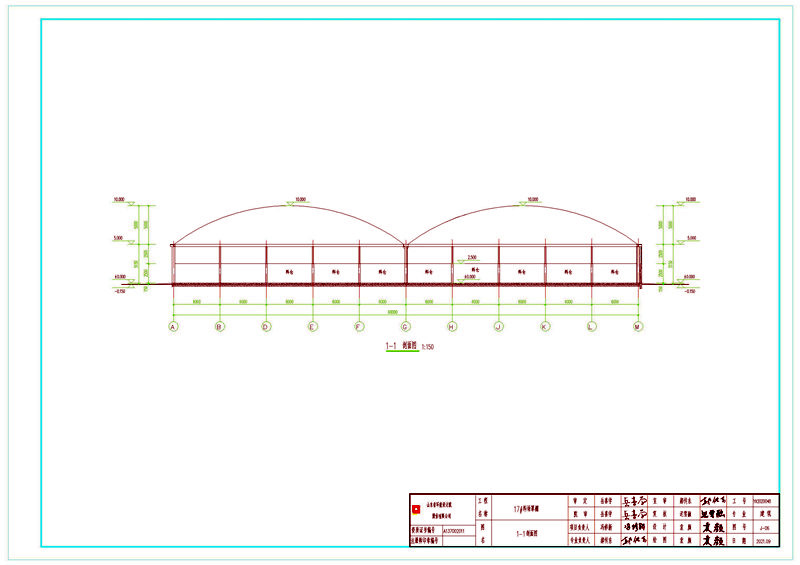

双跨拱形结构

该罩棚采用双跨拱形设计，主要参数为：

• 单跨宽度：30米
• 立柱高度：5米
• 拱顶最高高度：10米
• 拱高：5米
• 矢跨比：0.33
• 立柱间距：6米

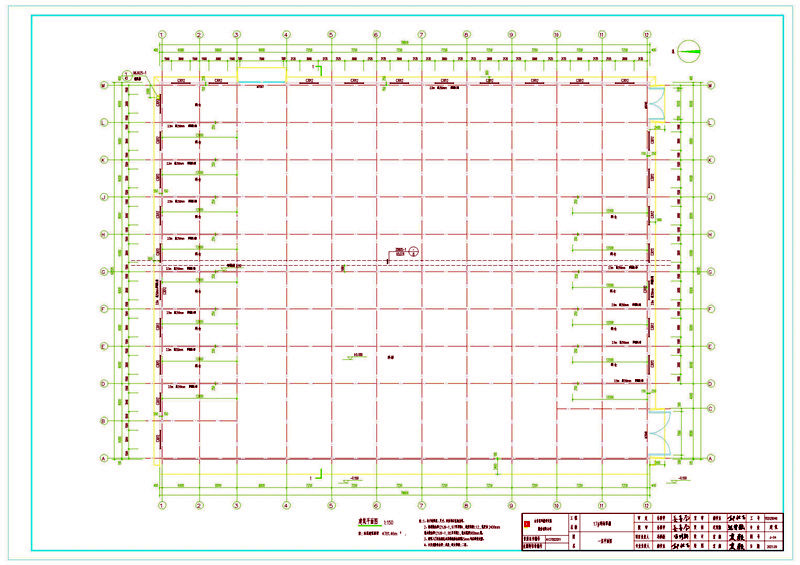

建筑平面规划

罩棚的整体规模：

• 建筑长度：78.8米
• 总面积：4781.46平方米

施工与防水要求

建筑工程细节

工程设计说明：

• 柱子的厚度、尺寸、定位均以结构施工图为准
• 建筑入口处比层面标高低15mm，采用斜坡过渡
• 坡道坡度1:12，宽度2400mm
• 散水宽度900mm

安全等级与防火标准

工程等级分类：

• 火灾危险性分类：戊类
• 耐火等级：二级

围护系统与内部设施

屋顶与立面构造

罩棚的围护构造：

• 拱形屋顶采用轻钢结构，由钢柱和梁连接成坚固框架
• 外墙使用彩钢板材料，防护性强、易于清洁维护
• 拱形屋顶与连接件采用自攻螺钉连接
• 顶部设置采光带，改善室内照度

内部设施配置

罩棚内的辅助设施：

• 聚碳酸酯板顶部覆盖，提供隔热、防水和耐化学性能
• 智能感温遮阳帘可自动调节，保护货物环境
• 风机和通风窗保持空气流通，防止湿度积聚
• 照明系统满足工人操作需求

环保与绿色设计

该罩棚参照国家绿色建筑标准设计施工，采用可再生和低碳材料，实施垃圾分类和资源统一管理。通过这些措施，既实现了功能需求，又降低了环境影响。

常见问题

为什么选择双跨设计？

双跨拱形设计能够有效减少中间支撑，扩大内部使用空间，提高货物堆放效率，同时保持良好的结构稳定性。

彩钢板作为外墙材料有什么优势？

彩钢板具有防护能力强、重量轻、易于清洁、耐腐蚀性好等优点，是料场罩棚的理想围护材料。

聚碳酸酯板与采光带的关系是什么？

采光带通常采用聚碳酸酯板材料，既能提供透光性改善室内照度，又具备隔热和防水功能，减少照明成本。

小结

山东料场罩棚项目体现了现代工业建筑的功能性和环保理念相结合。江苏杰达钢结构工程有限公司在各类工业厂房、料场罩棚等项目中拥有深厚的设计和施工经验，能够为企业提供安全可靠的钢结构解决方案。
