拱形屋顶抗风设计优化_采光带与托板改进方案

拱形屋顶在沿海和台风易发地区需要特别的抗风设计。采光带设计不当或支撑托板强度不足，容易在台风中损毁。本文基于多个实际工程案例，介绍拱形屋顶罩棚的采光带和托板优化设计方案，以提高结构的安全性和稳定性。

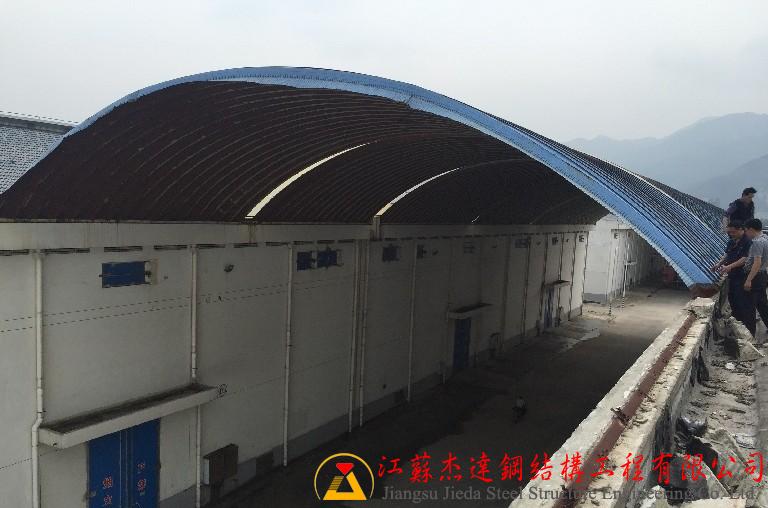

拱形屋顶的基本构成

标准的拱形屋顶罩棚由以下几部分组成：

• H钢主梁：水平方向的主要承载结构
• 角钢托板：支撑屋顶单元板的水平托架
• 单元板：三块拱形屋面瓦组合成一榀瓦
• 采光带：用透光材料提供室内采光
• 压条与固定件：固定屋顶板与采光带

采光带设计的典型问题

传统的采光带设计在沿海台风地区容易出现以下问题：

设计现状分析

标准的地面单元瓦组合方式为3块单元瓦组合成1榀瓦，露光宽度约为0.61米。原设计方案采用的是居中采光带，宽度1.7米，位置在单元板的中央。

台风风害风险

江苏扬州、山东潍坊等地的多个拱形屋顶坍塌案例表明，当采光带位置位于屋顶中央时，由于610型屋面板两侧的漏空设计，在强台风作用下，采光带容易被从两侧吹飞，导致屋面整体结构破坏。

采光带优化设计方案

基于2015年山东潍坊十甲村26332平方米农贸市场14连跨拱形屋顶采光带施工经验，推荐采用通长采光带替代居中采光带。

优化方案参数

• 采光带形式：从居中采光带（1.7米宽）改为通长采光带
• 采光带宽度：单道0.6米
• 覆盖宽度：约65厘米
• 采光带位置：位于拱形屋顶单元板的边缘上方
• 支撑框架：4×4/5×5镀锌角钢
• 框架间距：每50厘米一布

通长采光带的优势

• 采光带位置靠近边缘，避免中央漏空，台风无法从两侧吹飞
• 通长设计使采光带的左右两侧压入混凝土内或固定在可靠的支撑上，增强稳定性
• 分散多处采光带，提高了结构的冗余度
• 施工安装更简便，维护更容易

采光带的固定方式

• 压条规格：M5×25钻尾钉
• 压条材料：镀锌压条或铝压条
• 压条厚度：2.5厘米
• 固定位置：采光带两边，即拱形屋顶单元板边缘上方
• 固定间距：每50厘米一处
• 钉入深度：确保压条完全贴附在屋面上，不留间隙

托板优化设计方案

除了采光带的设计，托板的强度和焊接质量直接影响屋顶的整体稳定性。多个拱形屋顶坍塌案例中，漏出的角钢托板显示焊接质量不均匀、焊接点过少、钉子着力点过小等问题。

原设计的不足之处

• 拱脚部分（屋顶两侧底端）的打钉受力点过少、面积过小
• 焊接点数量不足，无法承受大风扭力
• 三角支撑不足，拱形压力分散性差

优化后的托板设计

基于2013-2016年江苏扬州国家粮食储备库等项目经验，推荐托板设计参数如下：

• 托板形状：一侧8厘米，一侧15厘米，夹角135度的非对称设计
• 与H钢连接：8厘米端焊接在H钢上
• 焊接方式：每30厘米进行两面焊接，每处焊接长度10厘米
• 后侧支撑：背面每50厘米焊接一道三角铁
• 焊接材料：推荐M3.2焊条

优化托板的作用

• 焊接点数量增加，结构稳定性显著提升
• 屋面拱脚部分打钉着力面积大幅增加（从原托板的8厘米增加到15厘米）
• 三角铁支撑在背侧增加了抗扭力，有效防止拱形屋面在风荷载下的侧向移动
• 非对称设计增加了自重的稳定性，防止屋顶在装载时倾斜

设计优化的工程依据

这些优化建议来自于实际工程的经验教训：

参考项目案例

• 山东潍坊十甲村农贸市场：26332平方米，14连跨（14-25米跨度），2015年完工，采用通长采光带方案
• 江苏扬州国家粮食储备库：多次施工（2013-2016年），提供了长期运行的数据
• 其他地区台风灾害案例：分析了坍塌原因和改进方向

常见问题

为什么台风地区必须改用通长采光带？

台风地区的强风会在屋顶表面形成变复杂的气流，尤其是当屋顶中央有较大的漏空时，台风可以从两侧吹入，对采光带产生巨大的向上吸力。通长采光带把重点放在边缘，压入混凝土或固定于可靠的支撑上，使采光带无法被吹起。

135度的非对称托板有什么特殊作用？

135度的夹角设计使托板的15厘米边能够尽可能地水平延伸，为拱脚部分提供更大的着力面。同时，非对称设计利用自重的分布，使整个结构更加稳定，抵抗风荷载和地震荷载的能力更强。

原来的采光带宽度为什么要从1.7米改为0.6米？

较窄的采光带减少了大风作用面积，降低了被吹飞的风险。0.6米宽度仍能提供足够的采光（通常采用多道0.6米带），而且分散在多个位置，更加安全。如果某一道采光带损坏，其他采光带仍能提供照明功能。

小结

拱形屋顶在台风易发地区的设计必须针对当地气候条件进行优化。采光带和托板是决定屋顶抗风性能的关键部位。江苏杰达钢结构工程有限公司基于全国各地项目的实际经验，建议在沿海及台风地区的拱形屋顶项目中，采用通长采光带和加强托板的设计方案，并在施工中严格控制焊接质量和钉子密度，确保拱形屋顶在极端天气下的安全稳定。
