30米跨拱形屋顶托板设计与参数规范

拱形屋顶的预埋件托板是连接主梁和屋面板的关键构件。托板的设计参数、材料选择和焊接质量直接影响整个屋顶的承载能力和使用寿命。本文详细介绍江苏杰达钢结构工程有限公司在30米跨度拱形屋顶项目中使用的托板的设计参数和规范要求。

托板在拱形屋顶中的作用

托板是支撑屋面板的水平梁件，安装在主梁上，为屋面板提供接点和支撑面。

托板的主要功能

• 支撑屋面：承载屋顶自重和风雪荷载
• 定位固定：将屋面板固定在设计位置，防止移动
• 力量传导：将屋面荷载传导至主梁和地基
• 空间连接：在主梁上形成均匀分布的支撑点

托板与屋面板的关系

• 屋面板采用钉子与托板固定，通常在拱脚部分（屋顶最低端）密集布置钉子
• 钉子间距通常为15-20厘米，以确保屋面在风荷载下不会晃动
• 托板的宽度和焊接质量直接影响钉子的着力面积

30米跨托板的设计特点

30米跨度的拱形屋顶对托板的设计提出了特殊要求。相比18米跨度，30米跨的托板更厚、更宽、焊接更密集。

托板的基本参数

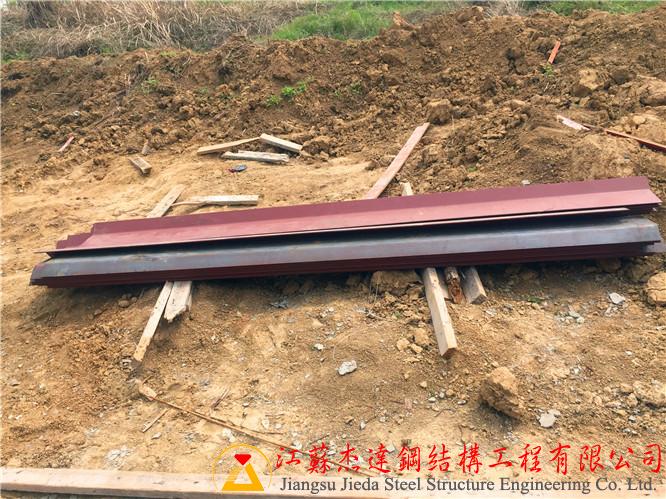

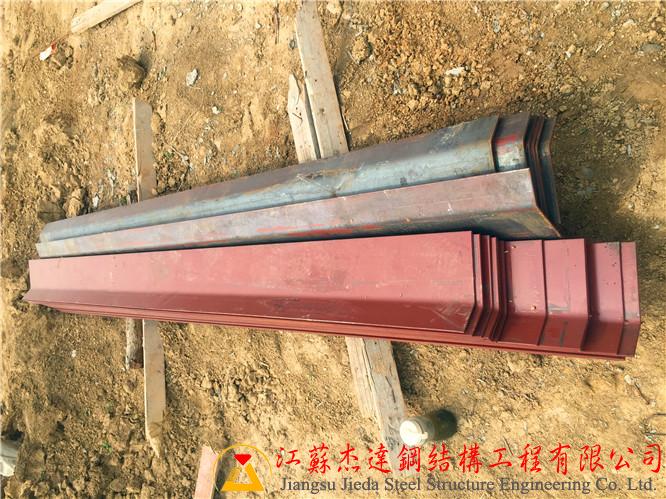

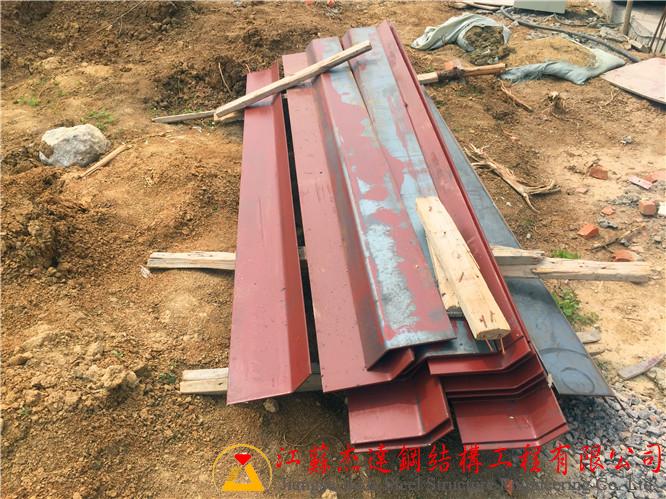

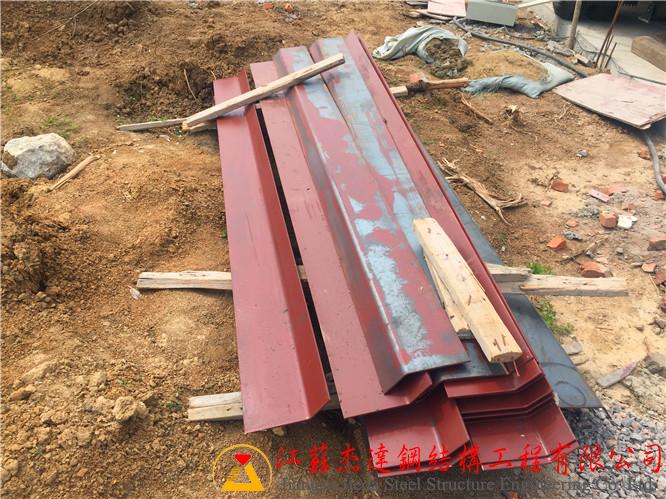

• 托板形状：L型或非对称L型，一段焊接在主梁上，一段向下或向外延伸

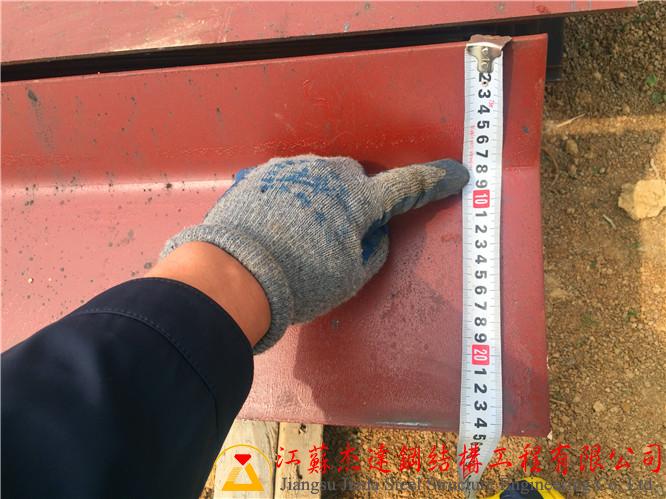

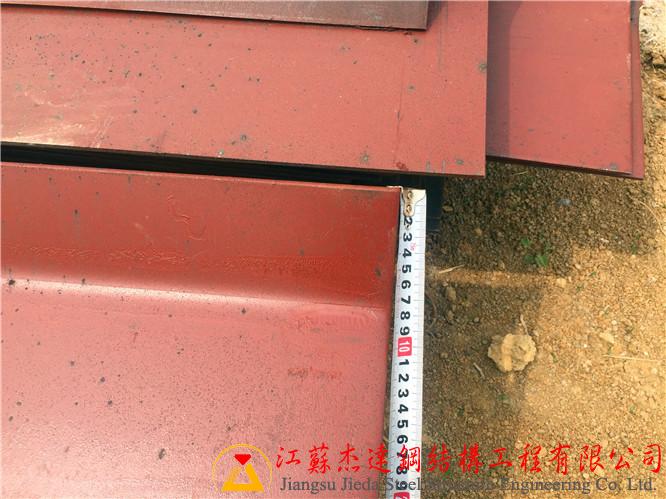

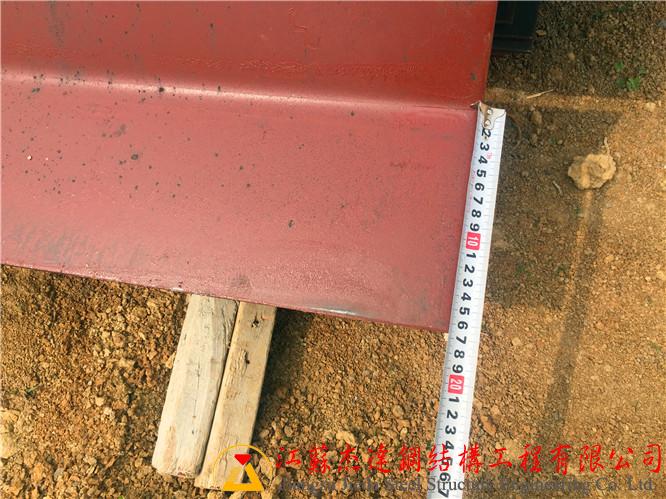

• 托板宽度：通常为8-15厘米，提供屋面板钉子的着力面
• 托板厚度：8-10毫米，使用Q345级钢材
• 焊接方式：多点焊接，焊接点间距30-50厘米
• 防腐涂装：工厂刷双面防锈漆，现场焊接完毕刷沥青漆

材料选择

• 钢材等级：Q345或Q390，屈服强度不低于345MPa
• 厚度公差：根据GB/T1591钢板厚度标准，通常为±0.5mm
• 表面质量：无裂纹、分层、折叠等缺陷

托板的加工工艺

托板的加工从钢板切割开始，经过多道工序最后才能交付使用。

钢板切割

• 切割方式：氧火焰切割或数控切割，精度为±2mm
• 切割边处理：磨平或倒角，去除毛刺和切割飞溅
• 检验：检查切割尺寸，确保符合图纸要求

钻孔与预埋

• 预埋孔：用于安装螺栓或埋入混凝土中
• 孔径公差：根据使用的螺栓规格确定，通常M16-M24
• 孔位精度：±3mm，防止安装时螺栓插不进或过松

焊接面处理

• 焊接面清理：用砂轮或钢丝刷清除油污和锈迹
• 焊接面平整：确保焊接面与另一构件贴合紧密
• 焊接坡口：根据焊接规范，大厚度钢板需要加工焊接坡口

托板的焊接规范

托板与主梁的焊接是决定结构安全性的关键。

焊接方式

• 双面焊接：在托板与主梁的接口处进行双面焊接，提高焊缝强度
• 焊缝长度：通常为150-200毫米
• 焊缝间距：30-50厘米，沿主梁方向均匀分布
• 焊缝等级：一级焊缝，需要100%超声波探伤检验

焊接材料与工艺

• 焊条：E7016或E7018，直径3.2-4.0毫米
• 焊接电流：120-150A（根据焊条直径调整）
• 焊接速度：180-220mm/分钟
• 焊接姿态：平焊、立焊、仰焊等不同姿态
• 焊前预热：当环境温度低于0℃时，需要对焊接部位进行预热

焊接质量检验

• 外观检查：焊缝表面无气孔、咬边、夹渣
• 无损检测：X射线或超声波检测，检查焊缝内部缺陷
• 抗拉强度：送样检测焊缝的拉伸强度，需要不低于钢材强度
• 焊接位置验收：每个焊接位置都要有验收单和检验报告

托板的现场安装

托板送到现场后，需要按照设计图纸精确安装在主梁上。

安装前的准备

• 托板检验：检查托板是否有运输中的损伤，焊接质量是否合格
• 位置标记：在主梁上标记托板的安装位置，间距通常为1-2米
• 垂直度检查：用水准仪确保主梁处于水平位置

安装工艺

• 精确定位：用螺栓临时固定，确保托板的方向和高度正确
• 焊接：按照设计图纸对托板进行焊接，焊缝布置要均匀
• 焊后检验：焊接完毕后进行外观和无损检测
• 防腐涂装：焊接完毕后刷涂沥青漆或其他防腐涂料

安装的常见问题

• 托板不对齐：导致屋面板安装时错位，需要调整
• 焊接不当：导致应力集中，后期可能产生裂纹
• 防腐涂装不足：导致托板生锈，影响使用寿命

托板与屋面板的固定

屋面板通过钉子固定在托板上。钉子的选择和布置直接影响屋顶的抗风性能。

钉子规格

• 钉子类型：镀锌钻尾钉，规格M6.3×50-60毫米
• 钉子材质：碳钢或合金钢，表面镀锌厚度不低于12微米
• 钉子质量：无裂纹、弯曲、缺陷

钉子布置

• 拱脚部分（屋顶两侧）：间距10-15厘米，密集布置
• 屋脊部分（屋顶中央）：间距20-30厘米
• 总钉子数：根据屋顶面积和设计风压等级确定

钉子施工要点

• 钉子垂直：确保钉子垂直打入，不能倾斜
• 深度控制：钉子深度要适当，过浅易松动，过深易损伤屋面板
• 防水处理：钉子孔周围涂抹防水胶或密封剂，防止漏水

防腐涂装的重要性

托板在工厂和现场都要进行防腐涂装，确保30年以上的使用寿命。

工厂防腐

• 涂装类型：防锈漆（富锌）+ 中间漆 + 面漆
• 涂装遍数：至少两遍，总膜厚不低于80微米
• 干燥时间：每遍漆之间至少间隔8小时

现场防腐

• 焊接部位的处理：焊接完毕后，用砂轮磨平焊缝周围，清理飞溅
• 涂装：在焊接部位涂抹防腐漆，通常选用沥青漆或环氧漆
• 检查：涂装干燥后检查是否有遗漏的地方

常见问题

为什么托板需要焊接而不是用螺栓连接？

焊接比螺栓连接更可靠。螺栓连接容易在长期振动和反复荷载下松动；焊接形成的整体连接，强度和耐久性都更好，特别是对于风荷载频繁变化的屋顶结构。

托板的厚度为什么要8-10毫米这么厚？

托板需要承载屋面板的全部荷载，并通过钉子分散这些力。过薄的托板容易在钉子周围产生应力集中，导致钉孔周围开裂。8-10毫米的厚度既能满足强度要求，又不会过度浪费钢材。

托板的焊接间距为什么是30-50厘米？

焊接间距需要平衡两个因素：足够的焊接点数确保托板的稳定性；过密集的焊接会造成成本和工期的浪费。30-50厘米的间距是在强度和经济性之间的优良选择。

小结

拱形屋顶的托板虽然看似简单，但其设计参数、材料选择、焊接工艺和防腐涂装都涉及复杂的工程学原理。江苏杰达钢结构工程有限公司在制造和安装托板方面积累了数十年的经验，掌握了各种跨度和建筑用途的托板设计规范。本文介绍的30米跨托板参数是基于大量工程实践的总结，可以为业界同行提供参考。如有关于拱形屋顶结构设计和施工的问题，欢迎与我们联系。
