拱形屋顶打钉节点图_H钢预埋件安装详解

拱形屋顶的打钉节点设计是确保波纹钢板与支撑结构紧密连接的关键环节。本文通过CAD图纸详细展示了拱形屋顶的预埋件及打钉节点构造，为施工人员提供技术参考。

预埋件及支撑结构

打钉节点采用4支M24螺栓作为H钢预埋件，预埋件规格为200×200×8×12/Q235B材质的H钢，安装于墙体上。这种设计能够有效承受拱形屋顶传来的荷载。

自动钻尾钉布置标准

• 布置间距：每0.5米设置一道
• 钉型：自动钻尾钉
• 密封处理：拱形屋顶安装完毕后使用C25细石混凝土填实
• 防水处理：对混凝土填充部分进行防水处理

节点构造详解

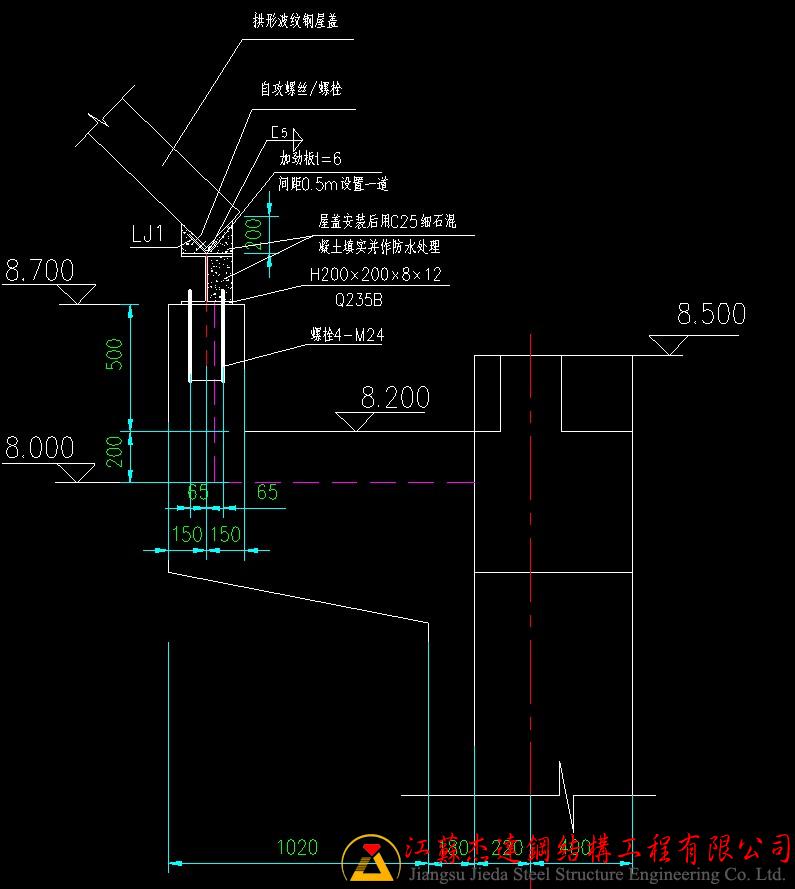

从上图可以看出该拱形屋顶安装在H钢上，H钢上方焊接了托板。托板是拱形屋顶的关键支撑部件，没有托板无法完成屋顶的正常安装。托板与H钢的焊接质量直接影响整个屋面结构的稳定性。

施工工艺要点

• 预埋件与墙体的固定必须牢固可靠
• H钢的安装位置和高度应精确控制
• 托板焊接应采用焊缝均匀、外观平整的工艺
• 自动钻尾钉钉入时应垂直、间距均匀
• 混凝土填实时应密实无空隙

常见问题

为什么要使用H钢做预埋件？

H钢具有较大的截面积和较强的抗弯能力，能够均匀分散拱形屋顶的集中荷载，相比其他形式的预埋件，H钢具有更好的可靠性和长期耐久性。

混凝土填实后为什么还要进行防水处理？

C25混凝土本身存在微小孔隙，雨水可能通过孔隙渗透，防水处理能够有效防止水分进入钢骨架，避免长期腐蚀。

钻尾钉的间距为什么是0.5米？

0.5米的间距能够有效约束波纹钢板的变形，保证屋面的平整度和承载能力，同时避免过度密集而浪费材料。

小结

拱形屋顶的打钉节点设计体现了现代钢结构工程的精细化要求。江苏杰达钢结构工程有限公司在多年的工程实践中，已掌握成熟的节点设计和施工工艺，确保每个细节都符合规范要求，为业主提供安全可靠的拱形屋顶方案。
