扬州16米跨拱形屋顶工程施工案例 - 1440平方米

工程概况

该拱形屋顶工程位于江苏省扬州市邗江区，由扬州市邗江区公道粮食管理所投资建设。工程采用拱形波纹钢屋盖结构，跨度16米，长度90米，总建筑面积1440平方米。江苏杰达钢结构工程有限公司作为施工总承包单位，负责整个项目的设计优化、加工制造和现场安装。

材料选择与质量标准

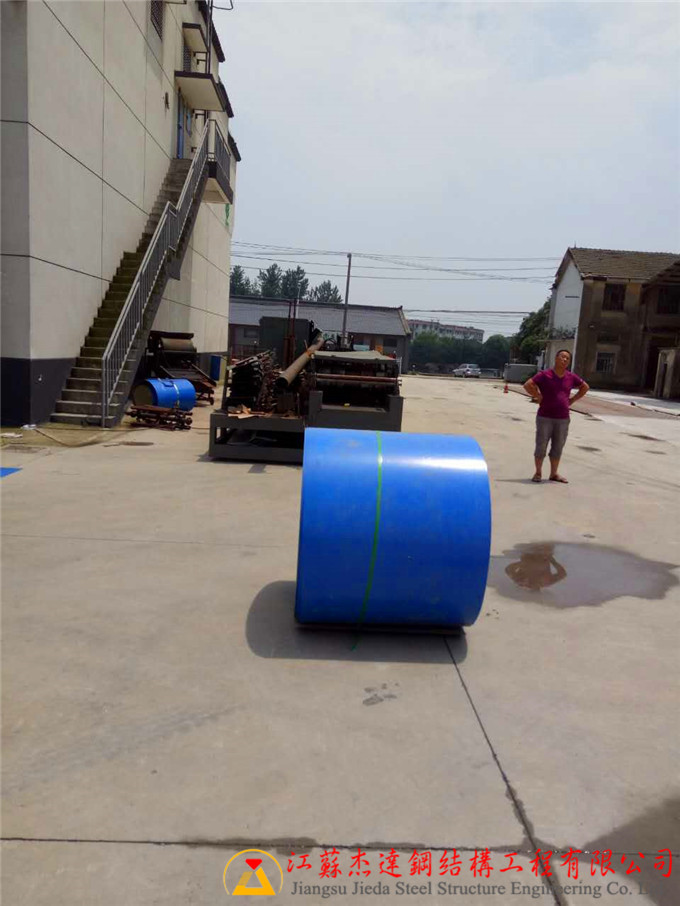

彩涂卷规格

本工程采用的彩涂卷具有以下特点：

• 供应商：南通辉煌钢铁
• 规格：厚度0.9mm镀锌高强钢卷，牌号TS280GD-Z
• 涂层标准：18微米／8微米（上层/下层）
• 颜色：底面灰白色，上面海蓝色
• 耐候性：可满足20-25年防腐保证期

钢材质量

彩涂卷的材质指标如下：

• 屈服强度：280MPa，满足高强设计要求
• 抗拉强度：340-440MPa，保证结构安全
• 延伸率：大于12%，具有良好的抗冲击性
• 涂层附着力：符合GB/T 6453标准

施工工艺与进度管理

主要施工阶段

该工程的施工分为以下主要阶段：

• 钢结构焊接与加工：在厂内完成H梁、托板等主要构件的加工和焊接

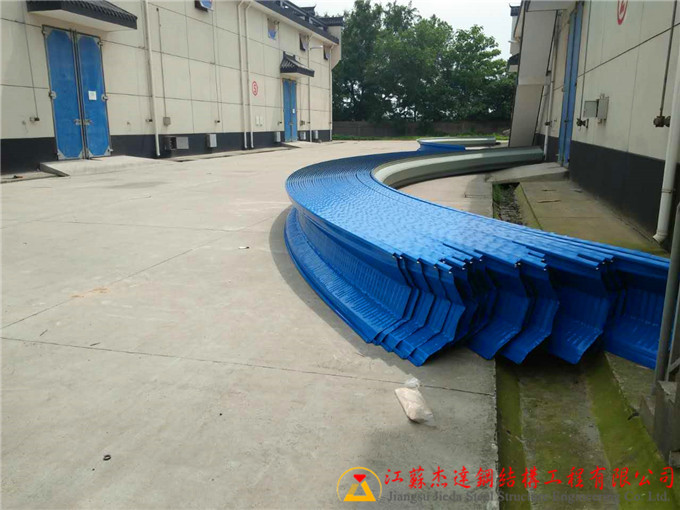

• 出板加工：将彩涂卷按照设计图纸规格进行切割、冲孔、折弯等加工
• 组装焊接：将出板后的拱形板进行组装、点焊和检验

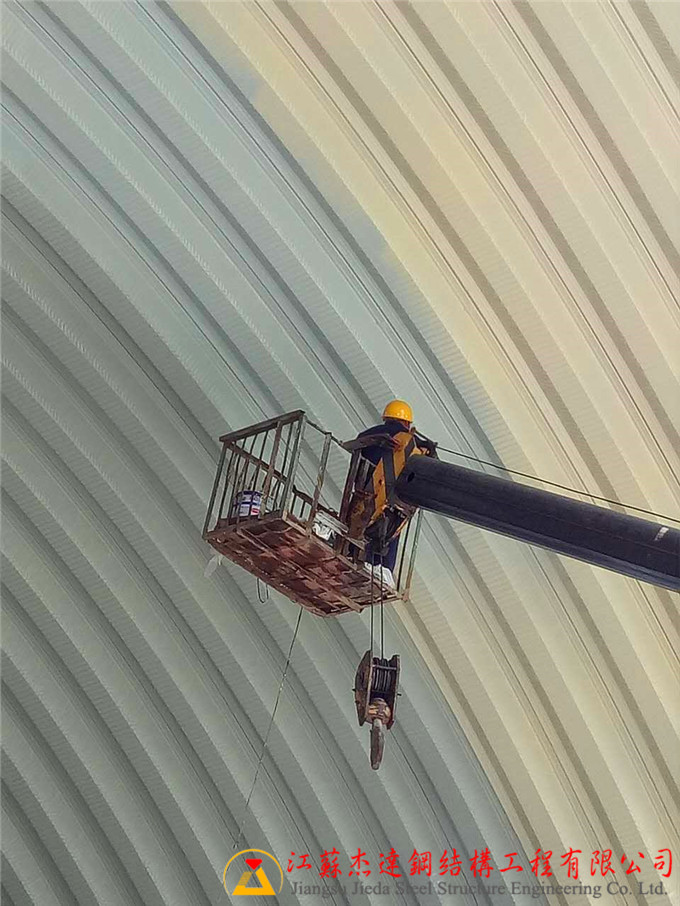

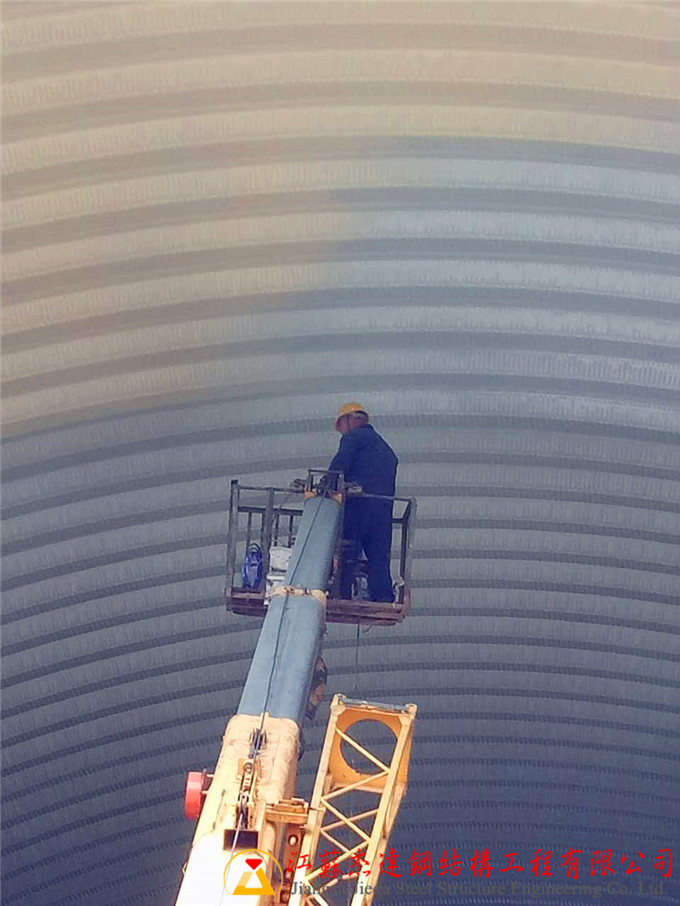

• 吊装安装：利用吊车将各单元吊装至指定位置，进行螺栓连接

施工周期与效率

整个工程历时仅4天完成，分工如下：

• 出板加工：1天，高效完成1440平方米的彩涂卷加工
• 组装焊接：1天，完成所有拱形板的组装和焊接
• 吊装安装：2天，完成现场吊装、固定和螺栓连接
• 总周期：4天，体现了杰达钢构的高效施工能力

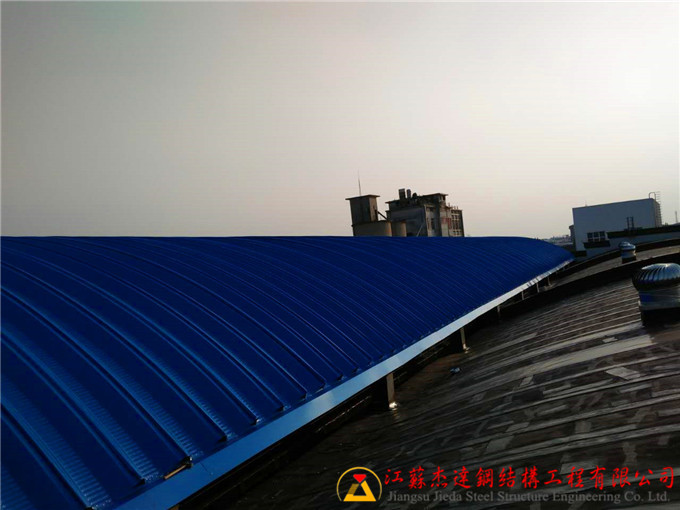

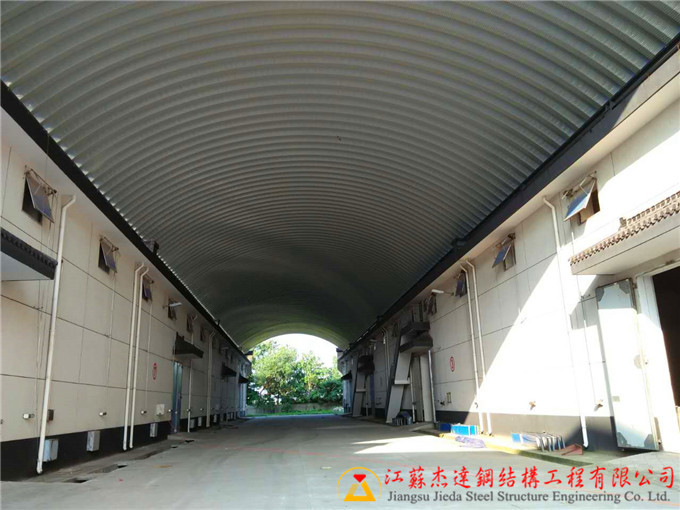

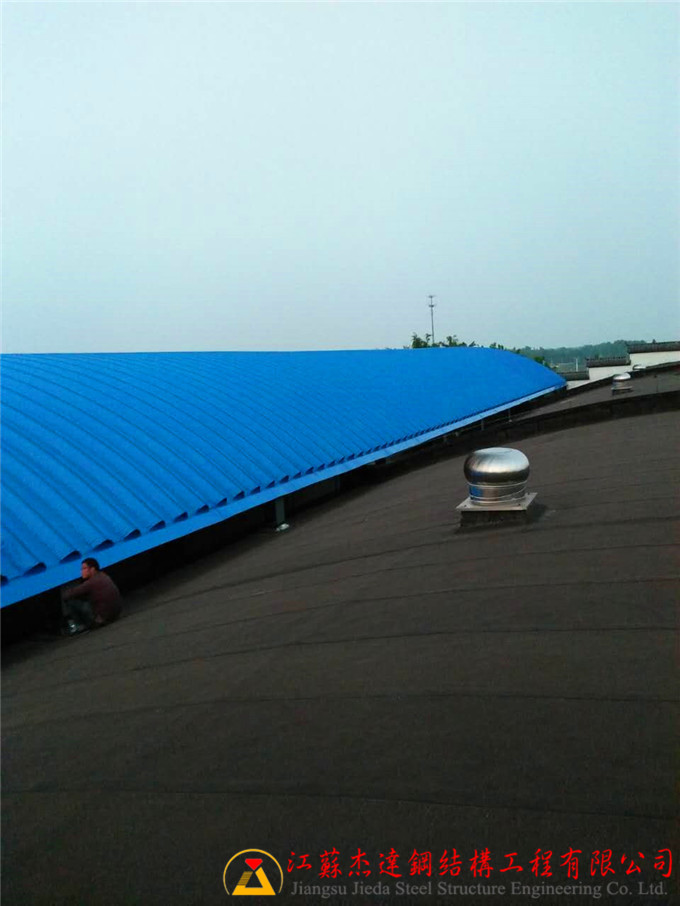

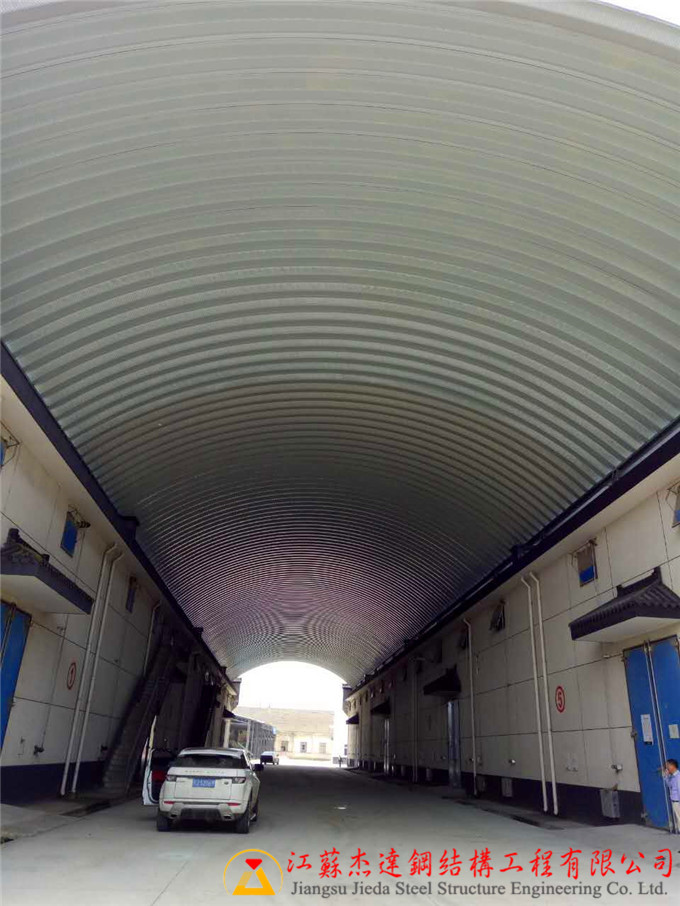

现场施工图片展示

质量验收与检测

施工验收标准

该工程验收合格，主要检验项目包括：

• 主体结构尺寸偏差：在允许范围内（±10mm）
• 螺栓紧固度：逐个检查，防松垫圈完整
• 焊缝质量：无裂纹、未焊、气孔等缺陷
• 防水密封：各接缝处防水胶涂覆完整
• 涂层完整性：无漏涂、露底、锈蚀现象

防腐效果评估

该工程采用的TS280GD-Z彩涂卷具有以下防腐性能：

• 盐雾试验：通过GB 1771 ASTM B117测试，性能稳定
• 耐候性：在华东地区气候条件下，可维持20年以上
• 涂层厚度：18微米外层涂层，8微米底层涂层，双重保护

常见问题解答

为什么选择0.9mm厚的彩涂卷？

0.9mm厚度是16米跨拱形屋盖的标准规格。这个厚度既能保证足够的强度和刚度，又使自重控制在合理范围，减少钢梁和基础的成本。江苏杰达钢结构工程有限公司会根据实际跨度、长度和当地风雪载荷进行计算选定。

施工周期为什么能控制在4天？

杰达钢构的高效施工源于三个方面：1）前期设计优化，减少现场复杂工序；2）工厂预加工，80%以上工作在厂内完成；3）施工队伍经验丰富，协作配合无缝。这种工厂化生产、现场快装的模式已成为行业标准。

拱形屋盖在扬州地区的防水防风性能如何？

扬州地区属亚热带湿润气候，降雨充沛。拱形波纹钢屋盖的拱形设计天然有利于排水，波纹板更增强了排水效果。同时，拱形结构对风载分散均匀，经历多次台风和雨季考验，性能稳定可靠。

小结

该项目充分展示了江苏杰达钢结构工程有限公司在拱形屋顶工程中的设计、加工、施工能力。通过精选高品质彩涂卷、优化设计方案、采用工厂化生产，使得大面积、短工期、高质量的屋顶工程成为可能。若您正在计划建造或改造类似的拱形屋顶工程，欢迎与我们联系，获取专业的工程解决方案和详细的造价报价。
