宁都县两期拱形屋顶卸粮罩棚施工案例 - 全流程

工程概况

江西省赣州市宁都县中央储备粮库的拱形屋顶卸粮罩棚工程由江苏杰达钢结构工程有限公司承包施工。该项目分为两期进行，分别为两个大型卸粮区的罩棚建设，总规模达2400平方米。两期工程都采用高品质彩涂卷材料，施工工艺规范，质量控制严格，是江西地区的大型钢结构项目代表。

分期工程的结构参数

一期工程 - 4号库与5号库间卸粮罩棚

一期工程的主要参数为：

• 位置：宁都县中央储备粮库4号库与5号库之间
• 长度：118米，拱形屋顶跨越两个仓库间的距离
• 宽度：19米，提供充足的卸粮操作空间
• 建筑面积：约2242平方米
• 结构形式：拱形波纹钢板屋盖，排架支撑

二期工程 - 2号库与3号库间卸粮罩棚

二期工程的主要参数为：

• 位置：宁都县中央储备粮库2号库与3号库之间
• 长度：118米，与一期工程相同
• 宽度：19米，保持一致的工艺标准
• 建筑面积：约2242平方米
• 结构形式：与一期工程相同，便于施工协调

规模对比

两期工程的总体规模为：

• 总建筑面积：4484平方米
• 总罩棚长度：236米（两期合计）
• 总宽度面积：38米×118米+38米×118米
• 总钢结构用量：约300-350吨

材料选择与防腐标准

彩涂卷规格

该工程采用的彩涂卷具有以下特点：

• 板厚：1.2mm，满足19米宽度跨度的强度和刚度要求
• 材质：TS280GD-Z高强彩涂卷，屈服强度280MPa
• 颜色：海蓝色，具有较好的视觉效果和防褪性
• 涂层规格：20/10微米（上层/下层），防腐等级H
• 耐候性：可维持15-20年以上的防腐保证期

防腐涂层工艺

彩涂卷的防腐体系设计：

• 钢板基材：冷轧镀锌钢板，锌层厚度约10-15微米
• 底漆层：化成膜处理，提高涂层附着力
• 面漆层：丙烯酸或聚酯树脂漆，耐紫外线、耐盐雾
• 总防腐厚度：30微米左右，符合GB/T 12754标准

施工工艺与进度管理

施工流程

宁都县拱形屋顶工程的施工主要分为以下阶段：

• 基础准备：检查原有库顶、天沟和支座的平整度和强度
• 支撑梁吊装：吊装H型钢主梁，进行焊接和固定
• 托板安装：在H梁上焊接托板和支撑构件
• 屋板出瓦：在厂内完成拱形板的展开、拼接和组装

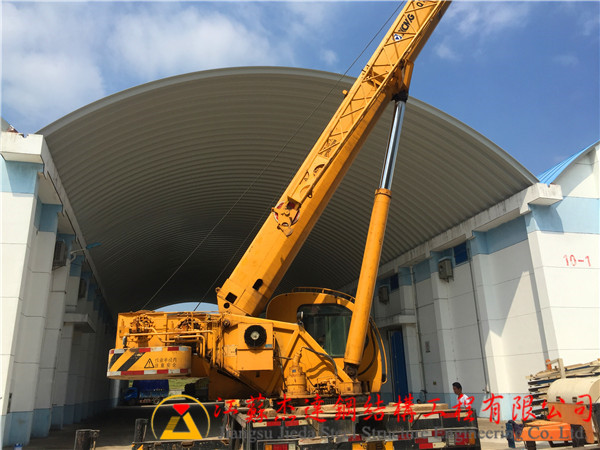

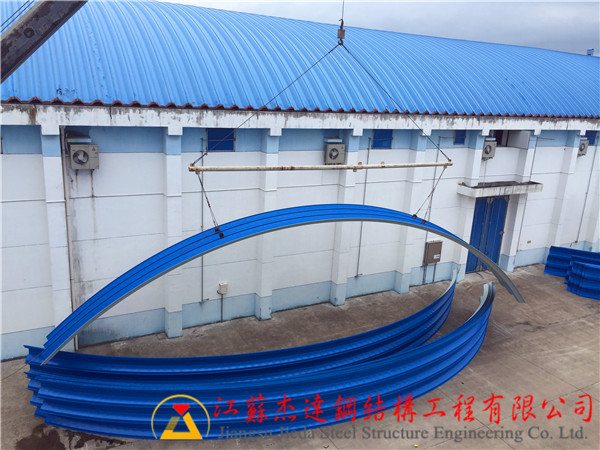

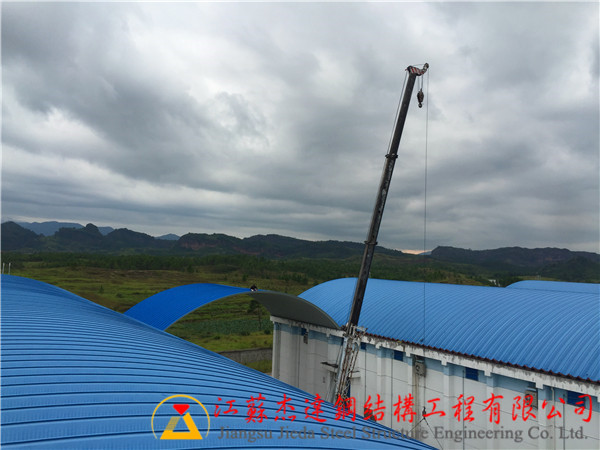

• 屋板吊装：用吊车逐块吊装拱形板至现场，螺栓连接
• 防水处理：涂覆防水胶，密封所有接缝和螺栓孔
• 竣工验收：检查尺寸精度、防水效果、防腐涂层等

施工周期与效率

宁都县拱形屋顶工程的施工周期安排：

• 出瓦加工：2天，完成1200平方米的拱形板加工
• 组装焊接：1天，完成板材的组装和焊缝处理
• 吊装安装：1.5天，完成现场吊装、固定和螺栓连接
• 总周期：约4.5天，体现了杰达钢构的高效施工能力
• 施工人员：配置约15-20人的专业施工队伍

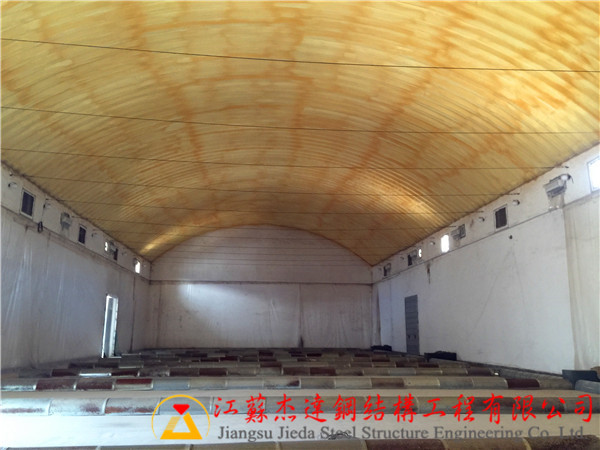

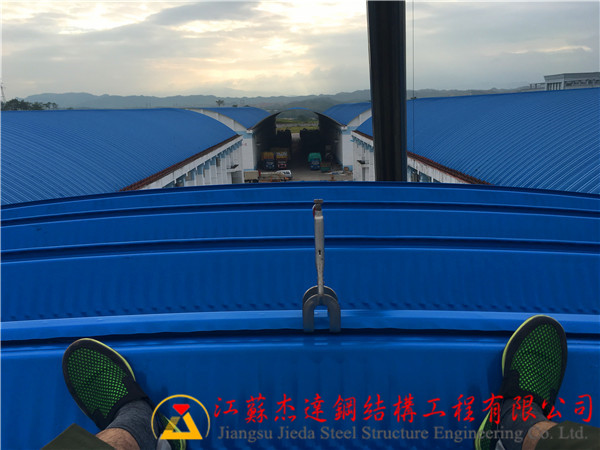

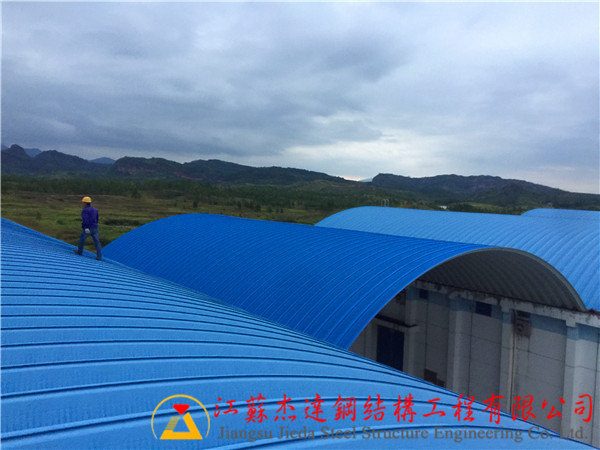

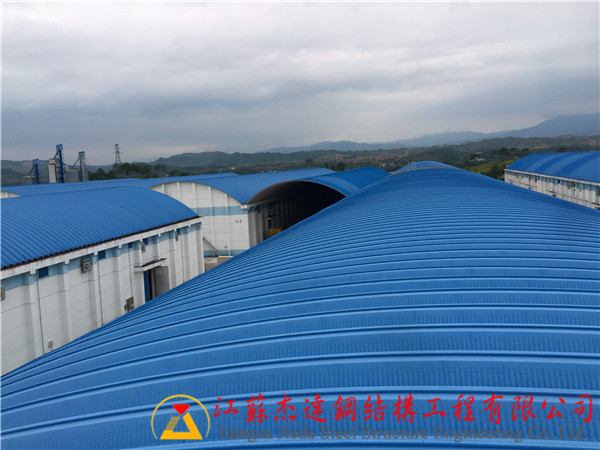

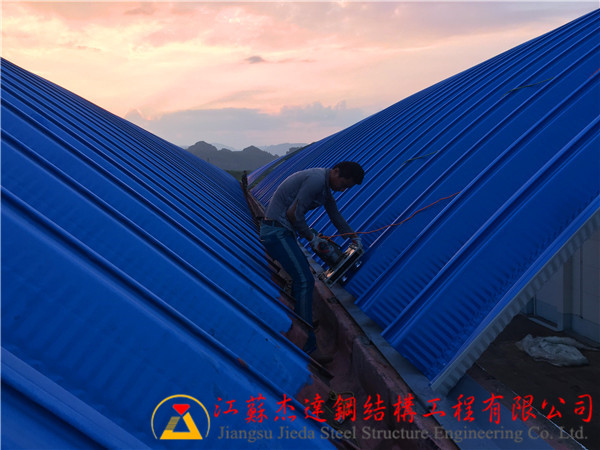

现场施工图片展示

卸粮罩棚的功能与优势

卸粮罩棚的重要性

卸粮罩棚是粮食储备库的重要附属设施：

• 保护粮食：防止粮食在卸货过程中被雨淋、日晒
• 提高效率：为卸粮作业提供遮蔽，加快卸货速度
• 降低损耗：减少粮食水分变化和质量损失
• 改善环境：提高库区的整体形象和工作环境

拱形屋盖的优势

采用拱形波纹钢屋盖的优点：

• 跨度大：无需内部支撑，充分利用空间
• 施工快：工厂预制，现场快装，周期短
• 防水好：拱形设计利于排水，接缝密封完善
• 经济性：相比砖混或木结构，成本更低，维护更简单

质量控制与竣工验收

施工过程的质量控制

宁都县工程的质量控制措施：

• 材料检验：彩涂卷进场后进行外观检查和涂层检验
• 尺寸控制：在厂内加工时严格控制每块板的尺寸，误差不超过±5mm
• 焊接检验：所有焊缝进行外观检验，关键焊缝进行无损检测
• 螺栓检查：所有螺栓逐个检查紧固度，使用扭力扳手确保一致

竣工验收标准

工程竣工验收的检验项目：

• 尺寸精度：屋顶长度、宽度、拱高偏差不超过±15mm
• 平整度：相邻两块板的错位不超过2mm
• 防水效果：进行淋水试验，确保无漏水
• 防腐质量：涂层厚度达到设计要求，无漏涂或脱皮
• 安全性：螺栓防松装置完整，钢丝绳拉固力均衡

常见问题解答

为什么卸粮罩棚要分两期建设？

分期建设的主要原因：1）粮库运营不能中断，一期完成后可立即投入使用，减少对卸粮作业的影响；2）分散投资和融资压力；3）基于一期经验优化二期设计，提高整体质量。

宁都县属于江西内陆，气候条件如何影响设计？

江西赣州地区属亚热带湿润气候，降雨充沛。在设计卸粮罩棚时考虑：1）增加涂层厚度提高防腐等级；2）加强防水设计，考虑长期渗漏风险；3）防雪荷载相对较小，但风荷载考虑夏季暴雨风。

拱形屋盖的维护成本如何？

拱形波纹钢屋盖的维护成本相对较低：1）涂层寿命15-20年，之后可进行翻新涂装（成本仅为初期20-30%）；2）螺栓和防水胶等易损件可定期更换；3）无需内部支撑，维修方便。总体而言，全生命周期成本远低于砖混或其他结构。

小结

宁都县中央储备粮库拱形屋顶卸粮罩棚工程充分展示了江苏杰达钢结构工程有限公司的设计、施工和管理能力。从一期的成功经验到二期的顺利推进，体现了我们对工程质量和进度的坚定承诺。若您的粮库或物流中心需要建造卸粮罩棚或其他钢结构设施，欢迎咨询我们，获取专业的工程解决方案。
