拱形屋顶制作工艺与安装方法全面指南

拱形屋顶又称拱形屋面、无梁拱、太空瓦，学名金属波纹钢屋盖。它是由薄型彩色镀锌或镀铝锌钢板（0.6-1.5mm）通过成型机冷压成型，再用自动封边机连接而成的整体屋顶结构形式。这种结构在粮库、仓储、市场大棚等大跨度建筑中应用广泛。

原材料与彩色涂层钢板

彩色涂层钢板的特性

彩色涂层钢板是近年国际上迅速发展的新型带钢预涂产品。它在高速连续化机组上经过化学预处理、初涂、精涂等多道工序制造而成，具有色彩艳丽、抗腐蚀能力极强的特点。相比裸露钢材，涂层钢板的防腐寿命可达50年以上，成型后20年免维护。

彩板构造与层次

以宝钢板为例，标准彩板构造包含9层：表面涂层、初涂层（下层底漆）、化学转化层（锌磷酸涂烘）、镀锌层、冷轧钢板、镀锌层、化学转化层、初涂层、精涂层。这样的多层结构设计提供了全面的防腐保护。

彩板规格与选择

• 可用颜色：红、白、蓝、黄等多种选择
• 主要制造厂家：上海宝钢、武汉武钢、大连浦金，以及台湾、日本、韩国等地制造商
• 材质标准：结构钢，屈服强度为25-28kg/m²，常用型号为TSTE28
• 厚度范围：根据拱形屋顶跨度选择0.6-1.5mm之间的规格

拱形屋顶结构形式

标准240型拱顶设计

本公司所用240型拱顶成型的断面形式为梯形，具有以下特点：

• 上口尺寸：24英寸（即610mm）
• 原始钢带宽度：914mm
• 断面特征：斜槽形，造型美观
• 结构优势：两侧高度大，抗弯强度强
• 承载能力：大，可用于大跨度拱顶

拱顶安装形式

砖混墙体安装

砖混结构是传统的拱形屋顶支撑形式。

埋入式节点

• 做法：土建制作天沟以便排水
• 特点：与扣件式节点相比，改善了节点的防水、防腐性能
• 工序：完成连接后需在节点处布置聚氨酯软防水层
• 优势：不仅改善了防水防腐，而且有利于连接的受力

承托式节点

• 做法：无须土建做天沟
• 优点：结构简单、施工简便
• 不足：防水、防腐性能相对较差

钢结构立柱或轻型墙体安装

• 支撑体系：轻钢结构立柱
• 墙面形式：无墙面或轻体墙面
• 应用范围：市场大棚、仓库等
• 施工要点：立柱间必须用拉条和花蓝帽螺栓拉紧

金属拱顶落地结构

• 特征：没有墙体，拱顶直接安装于地面基础或房顶上
• 优势：节省墙体材料，造价低，施工快
• 应用：民用建筑、仓库、游泳馆、库房接层等

山墙安装形式

砖墙结构

拱顶山墙用砖直接封堵，一般由甲方负责施工。

玻璃窗封山

拱顶山墙用玻璃窗直接封堵，可由甲方或乙方施工。

240型压型槽板封山

拱顶山墙用240型直槽板封堵，由乙方负责，施工面积另计。

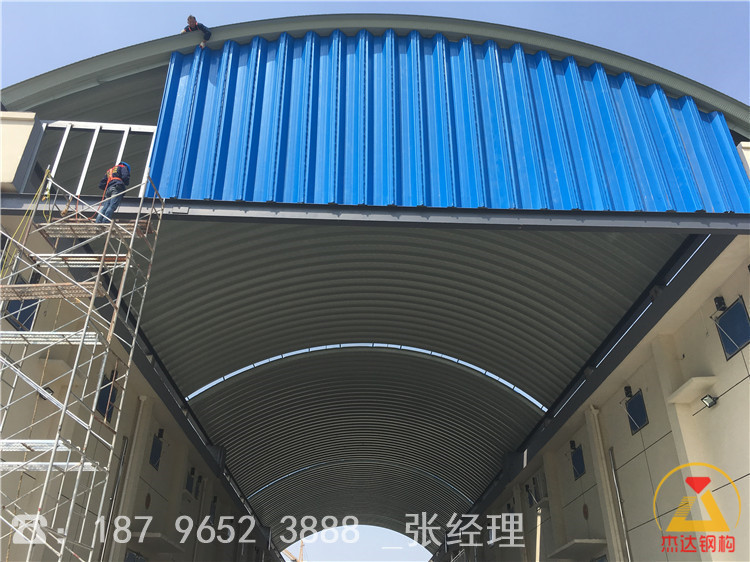

彩色压型板封山

拱顶山墙用彩色压型板封堵，由乙方负责，施工面积另计。

组合封山

彩色压型板与玻璃窗组合封堵山墙，由乙方负责，施工面积另计。

拱形高度取值计算

拱形屋顶的设计中，拱高与跨度的关系是一个重要设计参数。拱形金属屋顶矢跨比通常取0.2-0.4：

• 当风荷载为主要荷载时，取较小值
• 当竖向荷载为主要荷载时，取较大值

拱顶结构计算方法

拱形屋顶的关键计算参数包括：

• R=（4H²+C²）/8H+0.205（半径计算）
• α=2sin⁻¹（0.5C/R）（弧心角）
• 埋入式连接时：弧长L=πRα/180
• 外挂式连接时：弧长L₁=（L+0.6）×1.07
• 山墙拱形实用面积：S₁=〔R（L-C）+CH〕×1.15/2
• 拱顶占地面积：埋入式S₂=墙外宽×（长度+0.4m）；外挂式S₃=（墙外宽+0.6m）×（长度+0.4m）

其中R—半径；C—跨度；H—拱高；α—弧心角；L—弧长；S—面积。

拱顶采光方案

采光带安装形式

拱形金属屋面可安装采光带以增强屋内采光效果，主要分为两种方式：

• 分布式采光：在屋面均匀分布多个采光条
• 条板式采光：采用整条采光板连续覆盖

采光材料选择

PV板（阳光板）

• 材质：聚碳酸酯
• 造价：较高，价格约为拱形屋面板的2倍
• 性能：透光性好，保温隔热性能优

玻璃钢采光板

• 形状：槽形
• 造价：约为拱形屋面板的1.5倍
• 特点：耐用性好，但造价相对较高

采光带安装较为复杂。除因采光不足必须加采光带外，一般不推荐采用此方法，而是采用山墙采光。

山墙采光方案

山墙采光是在墙体窗口采光不足的情况下采用的补充方案。具体方法为：

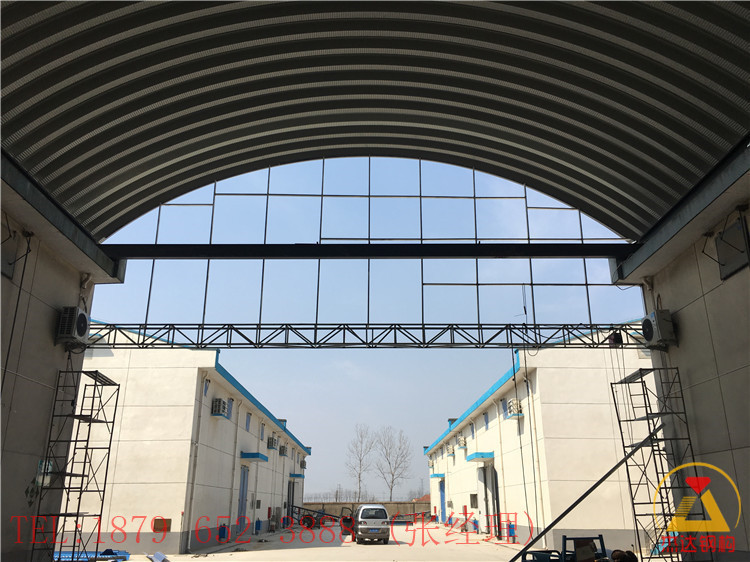

• 玻璃窗全采光：山墙全部采用透光玻璃
• 玻璃窗和彩板组合采光：部分玻璃窗，部分彩色板材

通风与装修

拱形金属屋顶可根据用户需要，增设通风口并外加通风帽以增加屋内通风效果。通风帽价格相对较高，应根据实际需求确定是否设置。

保温层的制作方法

聚氨酯喷涂保温

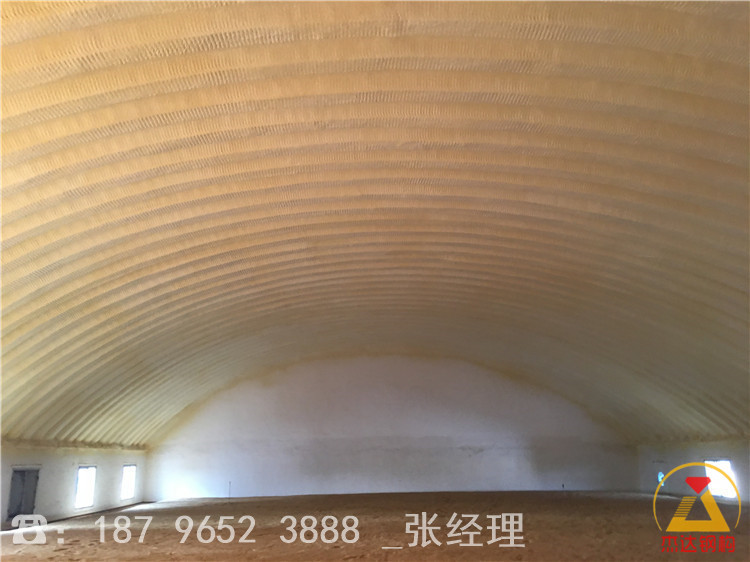

拱形屋顶最常见的保温做法是内壁喷涂聚氨酯，这种材料就是冰箱夹层使用的保温材料。

• 厚度范围：10-30mm根据需求确定
• 保温效果：10mm厚度相当于240mm砖墙保温效果
• 粘接强度：1-2kg/cm²
• 性能特点：导热系数低、吸水性小、隔音效果好、不结露
• 防火性能：离开火源2秒钟即自动熄灭，表面涂防火涂料后可达完全防火

泡沫板粘接保温

另一种保温方法是在屋顶内壁粘接泡沫板。

• 材料：聚苯泡沫板或EPS板
• 厚度：10-30mm根据用户需求确定
• 固定方式：用海棉胶粘接到屋顶内壁
• 施工成本：比聚氨酯喷涂费工
• 保温效果：与聚氨酯喷涂效果相同

常见问题

拱形屋顶比传统屋面有什么优势？

拱形屋顶具有大跨度无梁结构，施工快、造价相对经济、防水防腐性能好、使用寿命长等特点。特别是对于需要大面积无柱空间的建筑，拱形屋顶是优选方案。

保温层什么时候安装？

保温层应在屋顶结构完成、防水处理完成后进行。如采用喷涂方式，需要在屋内温度、湿度适宜的条件下施工；如采用粘贴方式，应确保屋顶内表面清洁干燥。

山墙采光为什么比屋顶采光更推荐？

山墙采光施工简单，造价经济，效果可控。而屋顶采光虽然可以增加屋内采光，但安装复杂、造价高、容易造成漏水隐患。因此在大多数情况下，山墙采光是更合理的选择。

小结

拱形屋顶制作涉及原材料选择、结构设计、安装工艺、防水保温等多个环节。江苏杰达钢结构工程有限公司拥有完整的拱形屋顶制造和安装技术体系，从彩板供应、冷压成型、自动焊接、现场吊装到防水保温，全方位为客户提供专业的解决方案，确保工程质量和使用寿命。
