广东港口海关拱形屋顶结构设计与施工详解

广东斗门港码头海关的金属拱形屋顶工程采用创新结构设计，下部混凝土短柱配合上部拱形屋盖，增设4道采光带，实现了功能性与经济性的完美结合。

工程概况

该项目作为斗门港码头的海关检查设施，工程特点如下：

• 下部采用500×700mm混凝土短柱
• 屋顶上部增加4道采光带，提供充足的自然采光
• 拱形屋顶跨度约12米，拱高约2.4米
• 结构设计相对简洁，施工便利

图纸及详解

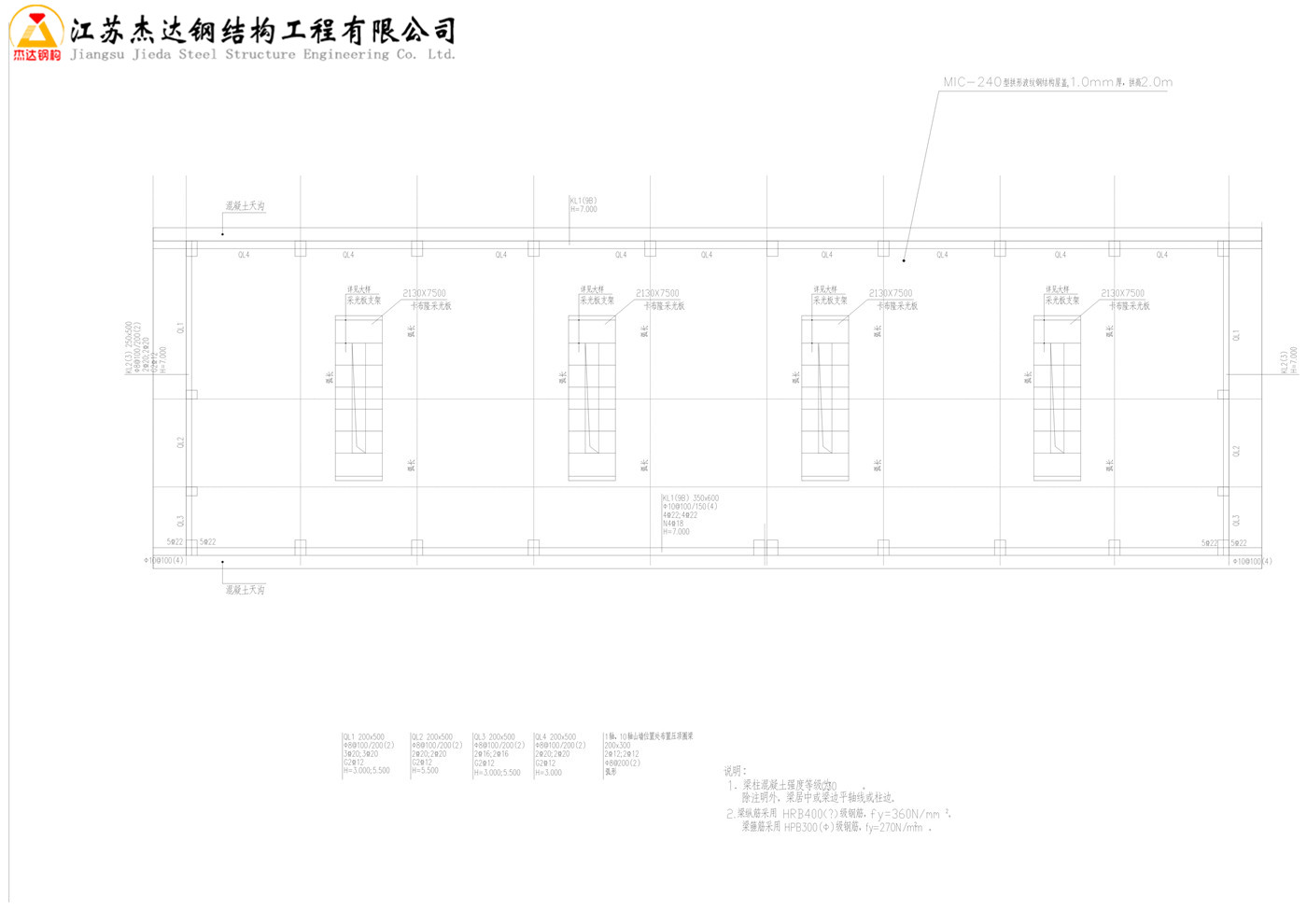

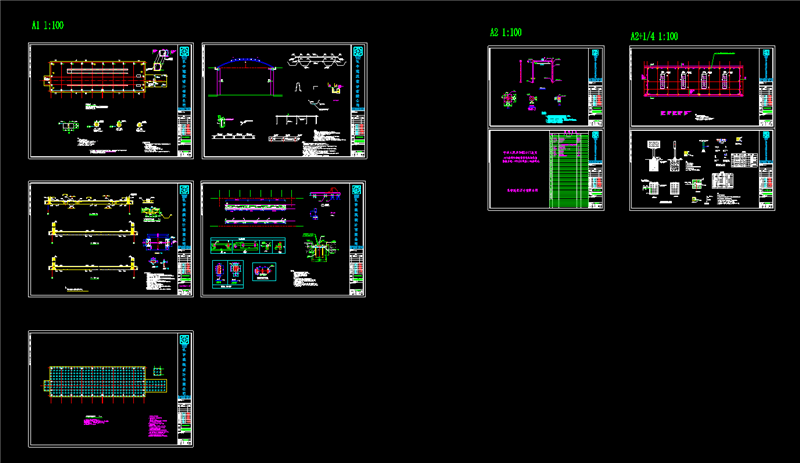

集装箱监察系统总览

广东某海关集装箱监察系统图纸集包含完整的设计方案和施工指导。

关键尺寸与设计

从设计图纸可以看出，该拱形屋顶跨度约为12米，拱高约为2.4米，拱形屋顶上方需要安装采光带以满足海关检查工作的采光需求。

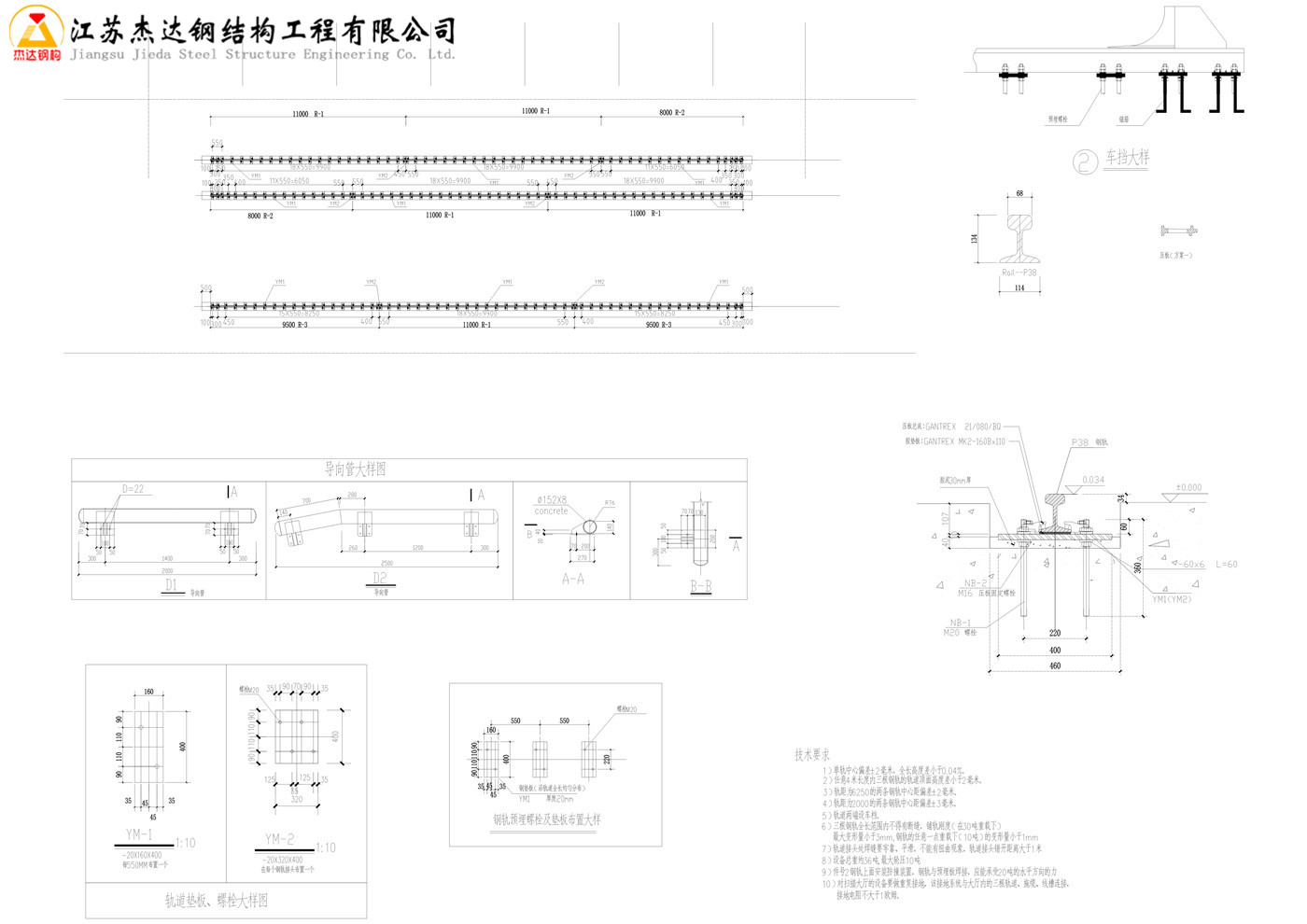

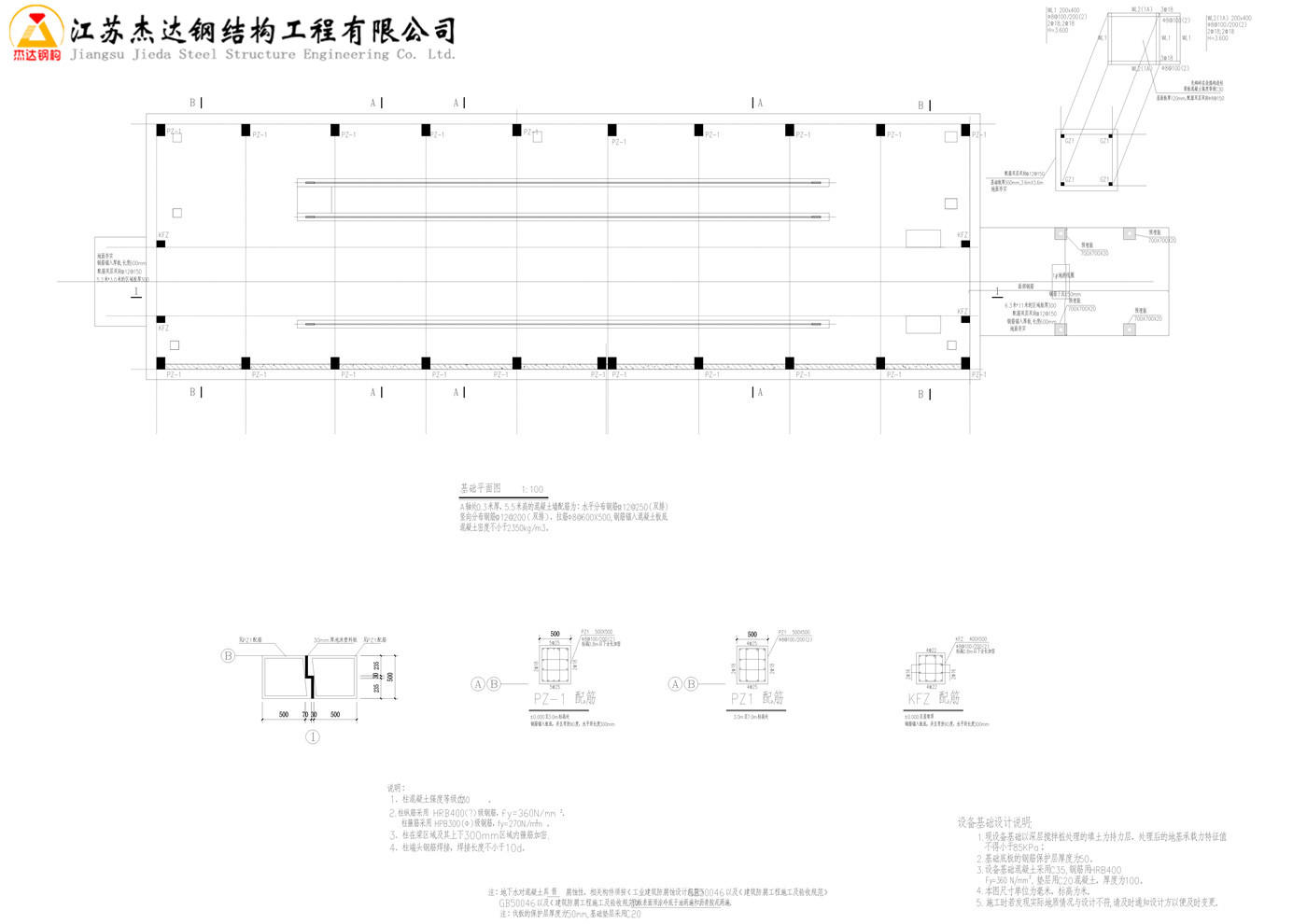

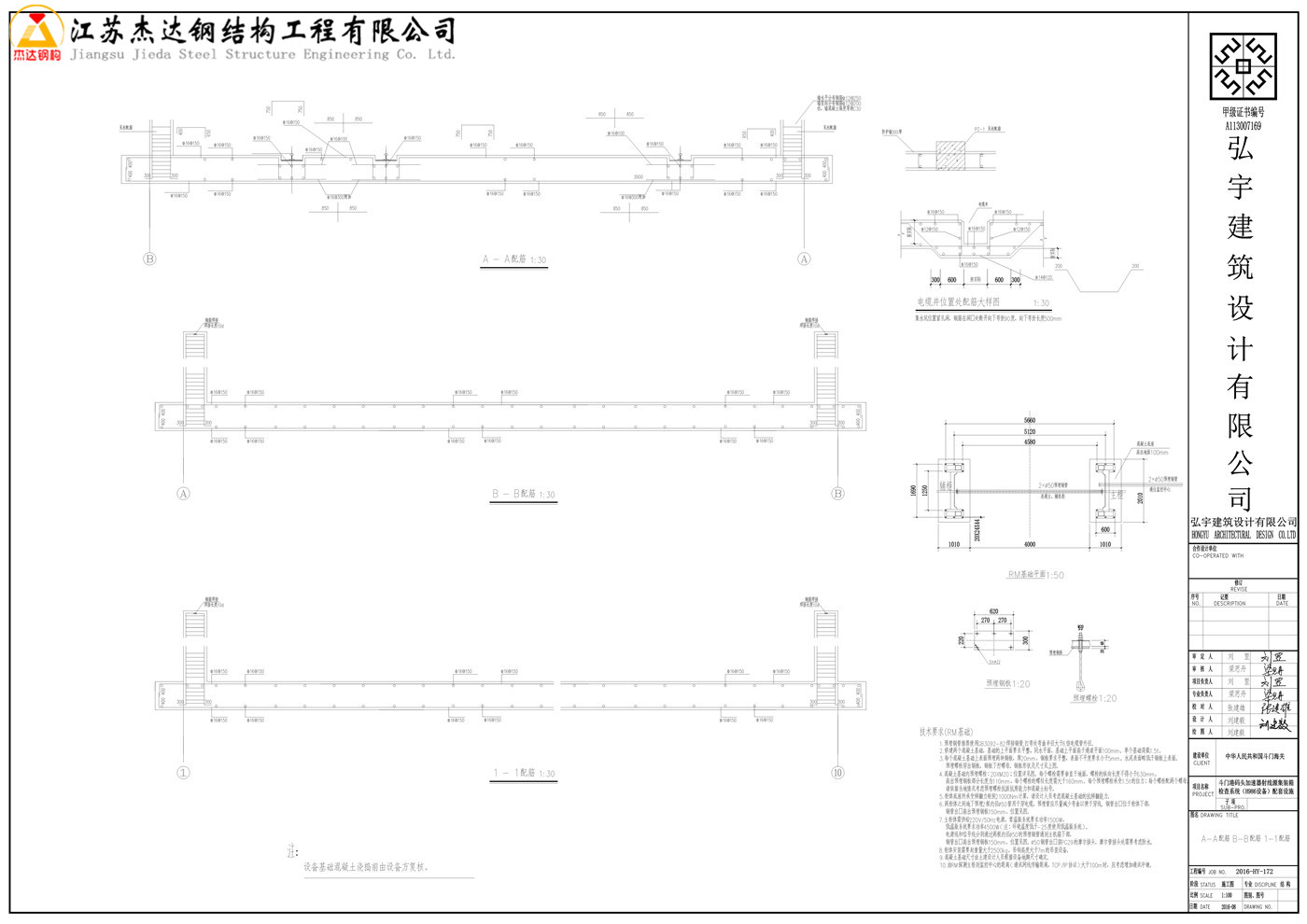

CAD图纸详解

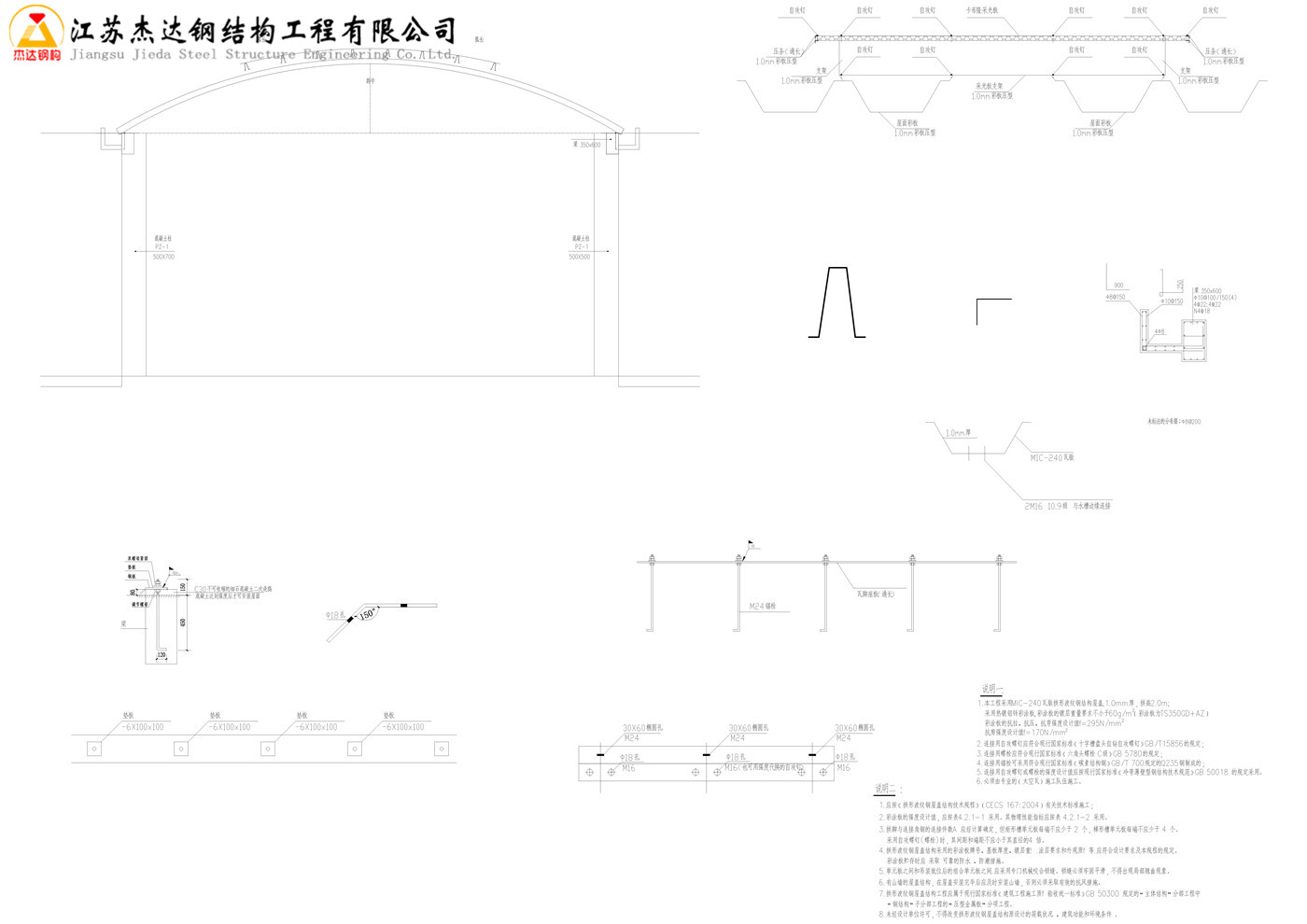

立面图

海关拱形屋顶的结构立面图展示了整体造型和细部处理。

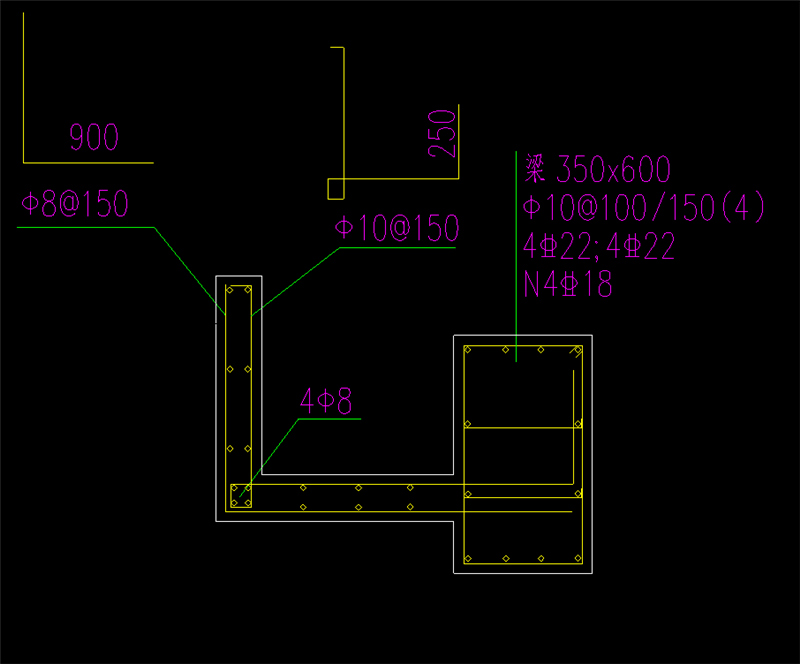

水槽连接结构

拱形屋顶安装在水槽内的结构示意图展示了雨水排放系统的设计，确保屋面防水性能。

MIC-240拱形屋顶示意

MIC-240板型是常见的拱形屋顶压型板规格，具有良好的跨度和强度性能。

整体结构总图

金属波纹钢屋盖结构的总图清晰表示了各部分的空间关系和尺寸。

工程设计规范要求

施工金属拱形屋顶时应满足以下技术规范：

• GB50068-2001《建筑结构可靠度设计统一标准》
• GB50153-2008《工程结构可靠度设计统一标准》
• GB/T50105-2010《建筑结构制图标准》
• JGJ3-2010《高层建筑混凝土结构技术规程》
• DBJ19-92-2013《高层建筑混凝土结构技术规程》（广东省标准）
• GB50007-2011《建筑地基基础设计规范》
• DBJ15-31-2003《建筑地基基础设计规范》（广东省标准）
• JGJ94-2008《建筑桩基技术规范》
• GB13476-2009《先张法预应力混凝土管桩》
• DBJ/T15-94-2013《静压式预应力混凝土管桩基础技术规程》
• DBJ/T15-22-2008《锤击式预应力混凝土管桩基础技术规程》
• JGJ6-2011《高层建筑筏形与箱型基础技术规范》
• GB50038-2005《人民防空地下室设计规范》
• GB50202-2012《建筑地基基础工程施工质量验收规范》
• GB50108-2008《地下工程防水技术规范》
• DBJ15-101-2014《建筑结构荷载规范》（广东省标准）
• GB/T50001-2010《房屋建筑制图统一标准》
• GB50009-2012《建筑结构荷载规范》
• GB50011-2010（2016年局部修订）《建筑抗震设计规范》
• GB50223-2008《建筑工程抗震设防分类标准》
• GB50010-2010（2015年局部修订）《混凝土结构设计规范》
• GB/T50476-2008《混凝土结构耐久性设计规范》
• GB50204-2015《混凝土结构工程施工质量验收规范》
• JGJ107-2010《钢筋机械连接技术规程》
• JGJ18-2012《钢筋焊接及验收规程》

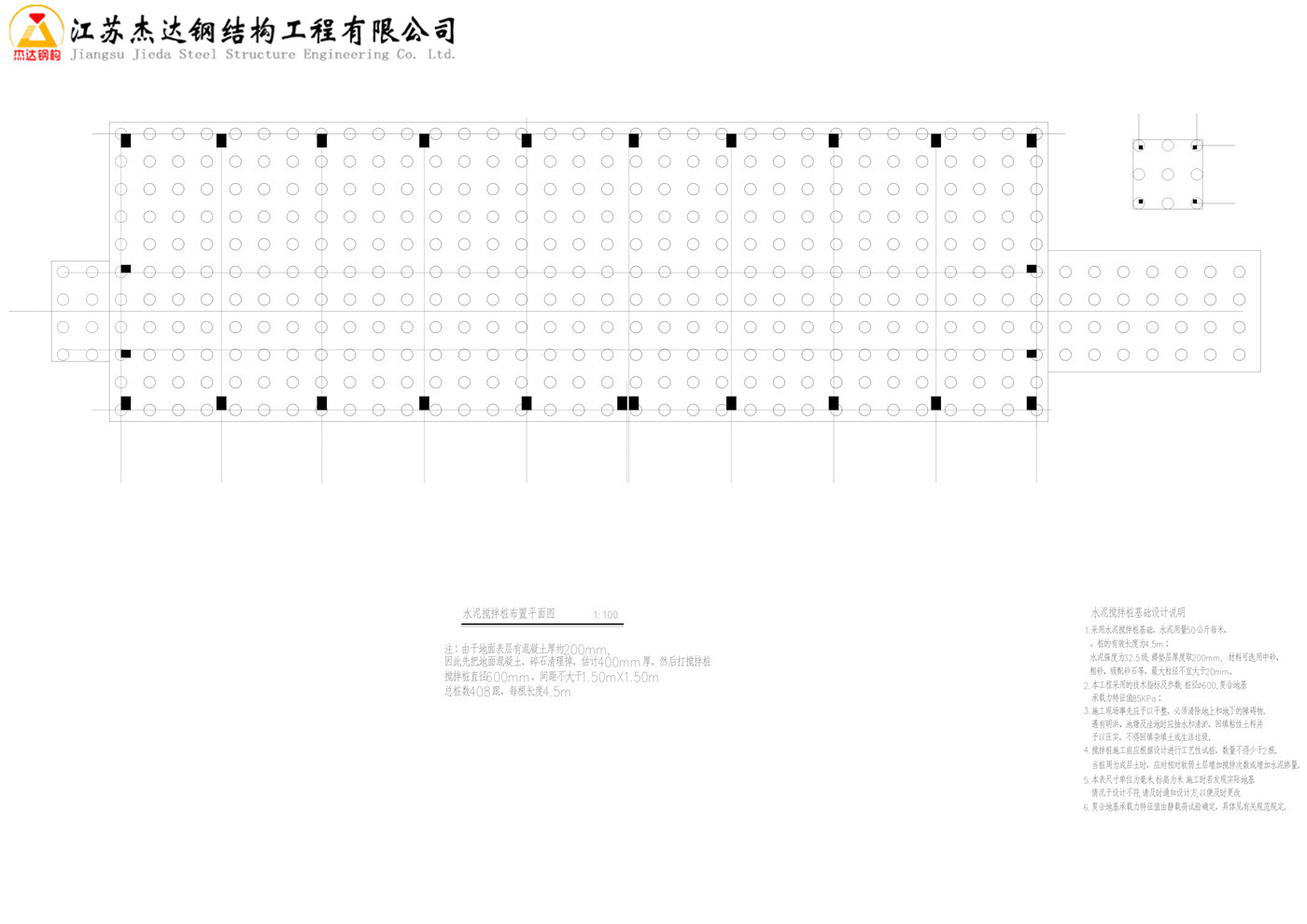

水泥基座设计说明

基础结构参数

采用水泥搅拌桩基础，主要参数为：

• 水泥掺量：50公斤每米
• 桩有效长度：4.5米
• 水泥强度等级：32.5级
• 褥垫层厚度：200mm，可选用中砂、粗砂、级配砂石等，最大粒径不宜大于20mm
• 桩径：600mm，复合地基
• 承载力特征值：85KPa

基础施工要点

施工现场应事先平整，必须清除地上和地下的障碍物。遇有明浜、池塘及洼地时应抽水和清淤，回填粘性土料并予以压实，不得回填杂填土或生活垃圾。搅拌桩施工前应根据设计进行工艺性试桩，数量不得少于2根。当桩周为成层土时，应对相对软弱土层增加搅拌次数或增加水泥掺量。施工时若发现实际地基情况于设计不符，请及时通知设计方以便及时更改。

常见问题解答

采光带如何与拱形屋顶集成安装？

采光带通常预留安装位置，在拱形屋顶主体完成后进行嵌入式安装，确保防水密封和结构完整性。

混凝土短柱的防水处理重要吗？

非常重要。港口潮湿环境要求短柱底部做防水处理，防止毛细水上升导致钢柱生锈。

该工程的基础承载力能否承受雪荷载？

可以。85KPa的承载力已考虑区域雪压荷载，广东地区雪压小，设计富有余量。

小结

江苏杰达钢结构工程有限公司承建的广东港口海关拱形屋顶工程，展现了在港口建设中的技术应用能力。合理的结构设计、严格的规范执行和完善的细节处理，确保了这座海关检查设施的安全、高效和耐久。
