拱形屋顶仓库罩棚钢结构牛腿节点详图

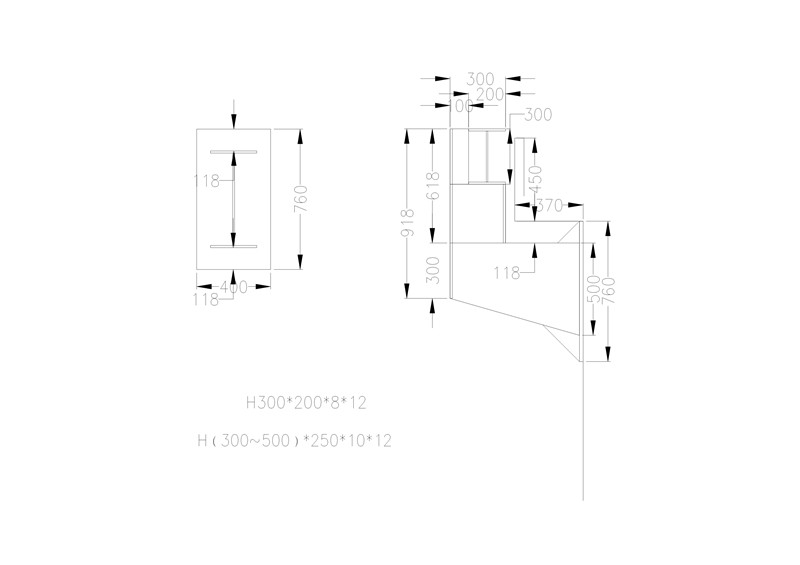

钢结构牛腿是拱形屋顶与墙体连接的关键构件，承载屋顶重量和各类荷载（风、雪等），将力传递至基础。牛腿设计和施工质量直接影响拱形屋顶的结构安全性和使用寿命。以下为某粮库拱型波纹钢屋盖结构仓间罩棚的钢结构牛腿设计案例。

牛腿结构组成

拱形屋顶钢结构牛腿由以下主要部分构成：

• 连接板：与墙体连接的平板，规格为760mm×400mm×20mm厚
• 主体板件：竖向支撑板，规格为300-500mm×250mm×10mm×12mm
• H型钢柱：承载主体，规格为H300mm×200mm×8mm×12mm
• 竖向立柱与横梁：均采用H300×200×8×12的H型钢

结构设计参数

本工程钢牛腿采用的主要构件尺寸如下：

• 墙体连接板：760×400mm，厚度20mm，提供足够的接触面积和强度
• 主要支撑板：(300-500)×250mm×10mm×12mm，根据高度变化设置
• 主体H钢：H300×200×8×12，竖向立柱和横梁统一规格，确保结构一致性

节点构造细节

钢结构牛腿的节点构造需要满足以下要求：

• 焊接质量：所有焊缝应进行二级或三级质量检验，按规范进行无损检测
• 螺栓连接：高强度螺栓或普通螺栓的规格、数量由设计确定
• 间距布置：螺栓孔间距和边距应符合设计图纸要求
• 防腐处理：除锈等级达到Sa2级，两道防锈底漆加面漆，总厚度125微米以上

施工要点

牛腿施工应注意：基础预埋地脚螺栓的轴线偏差应小于5mm，柱顶高差小于15mm，确保安装精度。构件运输吊装应采用加固措施防止变形。安装完毕经监理验收合格后，不得在受力构件上再行施焊。

常见问题

为什么牛腿连接板尺寸这么大?

牛腿是拱形屋顶的主要支撑点，承载整个屋顶重量和风雪荷载。加大连接板面积，可以分散应力，减少墙体局部压强，防止砌体压碎，同时提高整体结构稳定性。

H钢选择H300×200×8×12的原因是什么?

该规格的H钢具有较大的截面模量和惯性矩，足以满足中等跨度拱形屋顶的承载需求。同时尺寸适中，便于工厂加工和现场安装，经济性好。

钢牛腿可以直接焊接在砖墙上吗?

不可以。必须通过连接板与墙体进行可靠连接，通常采用膨胀螺栓、打入式螺栓或埋入式地脚螺栓等方式。这样可以避免焊接热应力对砌体的破坏，提高连接质量。

小结

钢结构牛腿是拱形屋顶系统中的重要构件，其设计合理性和施工质量关系到整体结构安全。本案例展示的牛腿设计方案，通过合理的构件尺寸选择、可靠的连接方式、规范的防腐处理，确保了拱形屋顶的安全稳定。江苏杰达钢结构工程有限公司在全国粮库、仓库、工业厂房等拱形屋顶项目中，积累了丰富的牛腿设计和施工经验，可提供符合国家规范的详细施工图和专业的技术指导。
