山西神木30-15m拱形波纹钢屋盖施工图集

山西神木拱形波纹钢屋盖工程概述

拱形波纹钢屋盖是一种无梁拱形结构，由彩色镀锌钢板通过冷弯辊压而成。本工程位于山西神木泰和煤化工车间，采用跨度30.33m～17.857m的连跨设计，分为两栋建筑，长度分别为313m和249m，板材厚度从1.35mm到0.8mm不等。

工程主要技术参数

• 屋顶跨度：30～15.8米可变，左右依次递减
• 建筑长度：313米（一栋）、249米（另一栋）
• 板材厚度：1.35mm～0.8mm，随跨度变小而递减
• 下部结构：混凝土悬臂柱式结构
• 计算软件：ACSRSAP
• 金属屋顶材质：Q235B钢材和彩色镀锌钢板

设计依据与规范

本工程采用中华人民共和国现行国家标准规范进行设计，主要依据包括：

• 建筑结构可靠度设计统一标准（GB50068-2001）
• 建筑结构荷载规范（GB50009-2010）
• 建筑抗震设计规范（GB50011-2010）
• 钢结构设计规范（GB50017-2017）
• 冷弯薄壁型钢结构技术规范（GB50018-2002）
• 拱型波纹钢屋盖结构技术规程（CECS167:2004）

材料与连接方式

连接角钢采用6mm钢板折制，所有钢材均为Q235B级，具有合格的抗拉强度、伸长率、屈服强度证书。屋面采用双层拱形波纹钢板，通过自攻螺钉和焊接进行连接。

施工工艺流程

• 屋面板成型：将金属平板压成直梯槽板，再压成拱型屋盖板
• 安装前检验：检查构件数量、长度、角度等
• 连接角钢焊接：沿顶层混凝土梁通长焊接
• 屋盖吊装就位：用自攻螺钉栓接于连接角钢
• 山墙安装：等离子切割成型，用螺钉和铆钉固定
• 焊缝处理：焊缝质量等级为三级，焊缝高度6mm

涂装与防护

钢构件经除锈（等级St3）处理后，立即喷涂保养底漆，随后涂两道底漆，工厂涂两道面漆，安装完工后再涂最后一道面漆。涂膜总厚度不小于120μm，确保长期防腐防锈效果。

维护与保养

工程交付使用后，应建立维护制度。建议定期每3～5年进行一次全面检查和维修，维修加固应在专业人员指导下进行。屋盖验收后，宜用C20细石混凝土在拱脚部分填实，防止渗漏。

施工现场图纸资料

以下为该工程的主要施工图纸，包含布置图、设计说明、结构详图等：

一句话总结：该拱形波纹钢屋盖图纸是山西神木泰和煤化工的车间拱形屋顶图纸，该图纸中的拱形屋顶跨度从30米到15.8米不等边，跨度从30米到15米从左至右依次变小，两侧桁架依次升高，该无梁拱形屋顶的板材厚度随之跨度的变小依次变薄，从最厚的1.35mm到0.8mm不等。

拱形波纹钢棚分为两栋，一栋长度有313米，另外一栋长度为249米。

拱形波纹钢屋盖图集说明文件

一、工程概况及总则(本图仅供拱形波纹钢屋盖投标使用)

1、本工程结构,地上一层拱形波纹钢屋盖工程。

2、下部结构:下部砼柱按照悬臂结构设计,柱及基础部分由甲方另行委托结构复核。

屋盖结构:本工程为金属薄壁结构,跨度:30.33m~17.857连跨

金属屋顶的计算软件: ACSRSAP .

3、计量单位(除注明外):长度:mm;角度:度;标高:m;强度:N/mm

4、建筑物应按建筑图中注明的使用功能,未经技术鉴定或设计许可,不得改变结构的用途和使用环境,不得改变拱形波纹钢屋盖原设计的荷载状况、建筑功能和环境条件。

5、凡预留孔洞、预埋件均应严格按照结构图并配合其他工种图纸施工,未经结构专业许可,严禁擅自留洞或事后凿洞。

6、本说明为本工程钢屋盖结构部分说明。屋面结构除特别说明外,均以本说明为准。

7、本说明未详尽处,请遵照国家现行有关规范与规程施工。

二、设计依据

1、采用中华人民共和国现行有关国家标准规范和规程进行设计:

建筑结构可靠度设计统一标准GB50068-2001

建筑结构荷载规范GB50009-2010

建筑抗震设计规范GB50011-2010

混凝土结构设计规范GB50010-2010

钢结构设计规范GB50017-2017

建筑设计防火规范GB50016-2006

冷弯薄壁型钢结构技术规范GB50018-2002

钢结构工程施工质量验收规范GB50205-2001

拱型波纹钢屋盖结构技术规程CECS167:2004

2、本建筑所在地为6度抗震设防区,地震分组为第一组,地震加速度为0.05g抗震设防类别为丙类,建筑结构安全等级为二级,设计使用年限为30年,耐火等级为三级。

3、0.40KN/m

2,地面粗糙度:B类 。50年一遇的基本风压:

4、钢屋盖活荷载:0.50

KN/m

三、材料选用及要求

1 、本工程钢结构材料应遵循下列材料规范:《碳素结构钢》(GB/T700-88).《碳钢焊条》(GB/T5117-95)

2、本工程所采用的钢材应满足国家材料规范要求。

3、屋面压型板

本屋面工程采用双层拱形波纹钢屋面。

4、连接角钢

30.3m跨、连接角钢采用6mm钢板折制连接角钢和预埋件均采用Q235B级钢材,钢材应具有抗拉强度,伸长率,屈服强度和硫,磷含量的合格证,对焊接结构尚应具有碳含量的合格保证。

四、拱形波纹钢屋盖的制作与加工屋面板

成型设备安装就位,将金属平板压成直梯槽板,然后再将直梯槽板压成拱型屋盖板。

五、构件的运输、检验、堆放

1、在运输和操作过程中应采取措施防止构件变形和损坏。

2、在安装前应对构件进行全面检查:如数量、长度、角度等。

3、构件堆场应事先平整夯实,并做好四周排水。

六、拱形波纹钢屋盖安装

1、连接角钢

将制作成型角钢通长焊接于顶层钢筋混凝土梁预埋件上。(预埋件应在同一水平线上)

2、拱形波纹钢屋盖安装

在吊装时应采取有效措施确保结构稳定并防止产生过大变形。

a、在地面用封边机将成型的小单元板每三块拼接成一大块单元板;

b、吊车起吊屋顶;

c、屋盖板就位后,用自攻螺钉将拱脚栓接于连接角钢上;

d、将吊顶预埋件置于单元板缝中,每两块单元板用封边机咬合。

3、山墙安装

在吊装时应采取有效措施确保结构稳定并防止产生过大变形。

a、起吊在地面用等离子切割机切割成型的山墙小单元板 。

b、山墙板就位后,下端用自攻螺钉将拱脚栓接于连接角钢上;上端用铆钉将拱脚栓接于山墙小檐板上 。

4、焊接焊接过程中应选择合理的焊接工艺及焊接顺序,以减小钢结构中产生的焊接应力及焊接变形,焊缝质量等级为三级。Q235B与Q235B焊接采用E43系列焊条。图中未注明焊缝高度均为6mm .

七、钢结构涂装

钢构件经手工除锈处理后(除锈等级St3)应立即喷涂保养底漆,而后再涂两道底漆,制作完成后再涂两道面漆,其中最后一道在安装完工后涂制,涂膜总厚度不小于120μm 。

八、维护

工程交付使用后,应根据屋盖所用彩涂板的维护年限和屋盖支座的使用条件制定维护制度和措施 ,定期三到五年对屋盖进行检查和维修 ,维修和加固应在专业人员的指导下进行 .

九、建议

在拱形波纹钢屋盖盖验收后,建设单位宜指定土建施工单位在拱脚部分用C20细石混凝土填实,防渗漏 。

十、下部结构的设计应考虑拱形波纹钢屋盖的最不利支座反力,

    反力大小由屋盖生产厂家提供 。

十一、本施工图仅为拱形波纹钢屋盖设计、施工使用,不详尽之处参见下部结构施工图 。

十二、拱形波纹钢屋盖制作及安装,工程验收及维护应按CECS167:2004执行

十三、其它

未尽事宜按现行施工及验收规范、规程的有关规定进行施工。

本图需要由拱棚专利方方案和技术确认后实施。

拱形波纹钢屋盖煤棚JPG图纸

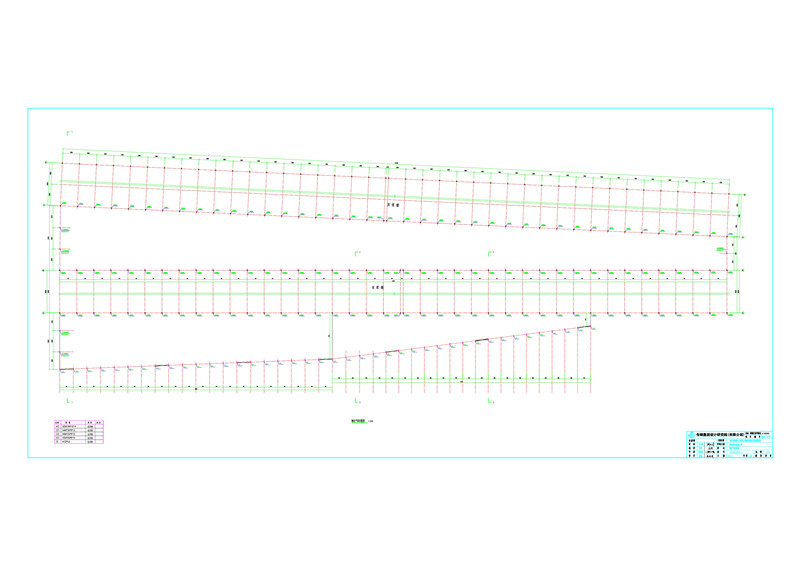

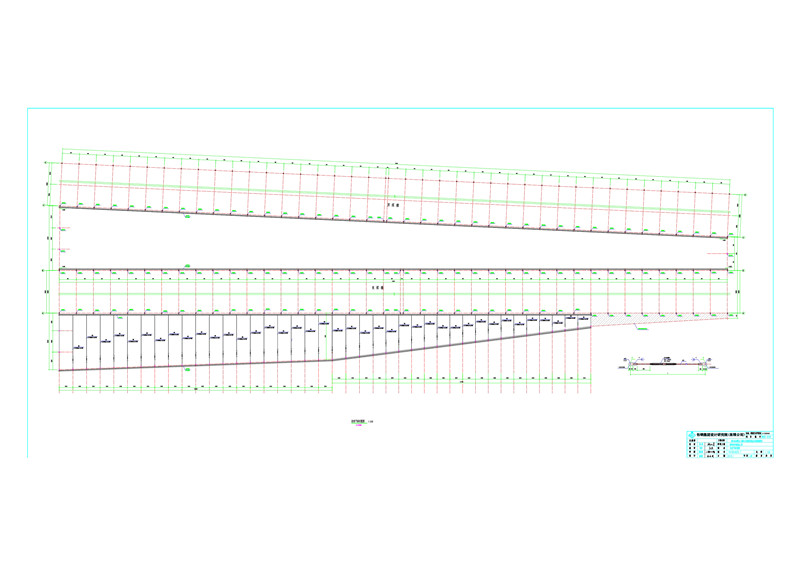

1.拱形波纹钢屋顶布置图：从下图可见煤棚跨度由30米到15米不等

2.拱形波纹钢屋盖钢屋盖设计说明

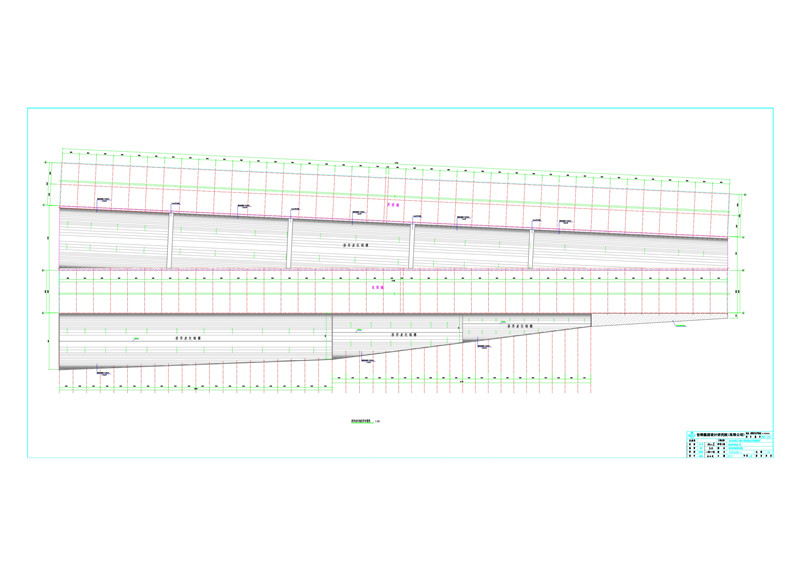

3.拉锁平面布置图，钢结构桁架顶端，位于拱形波纹钢屋盖下方拉上了钢丝绳

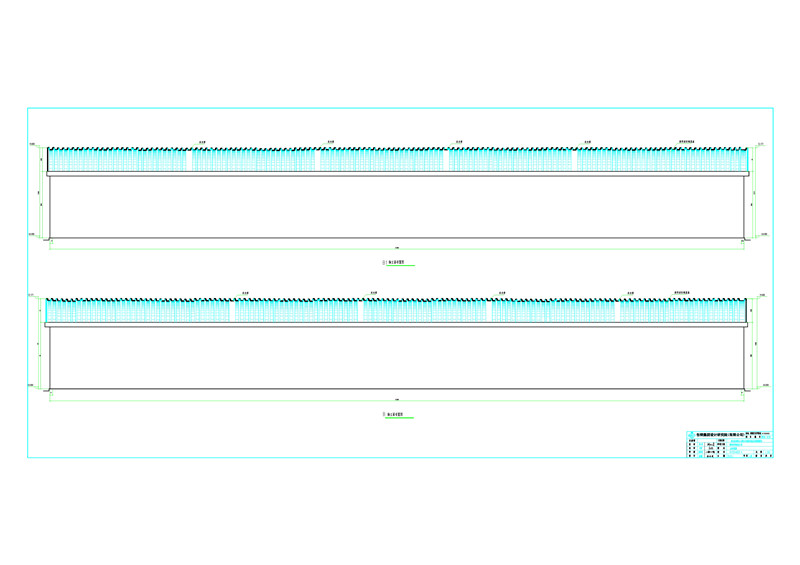

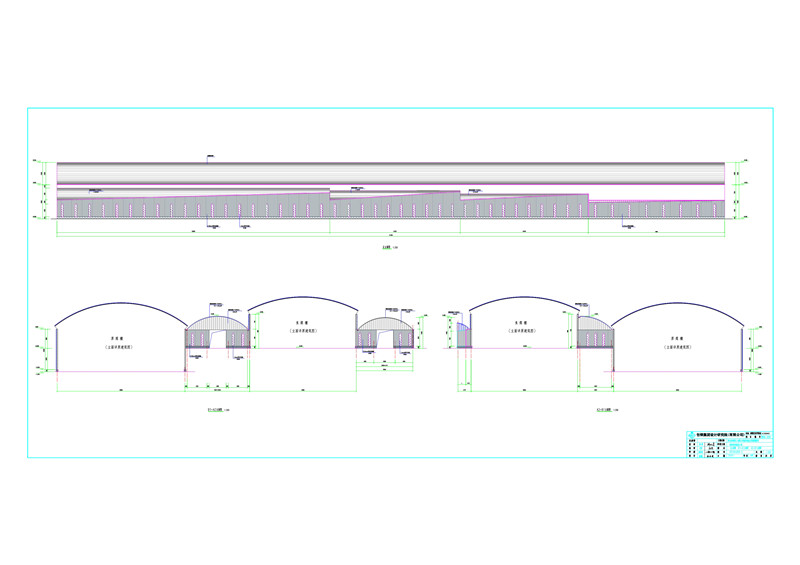

4.拱形屋顶立面图，可以看到煤棚拱形屋顶在原有桁架之间

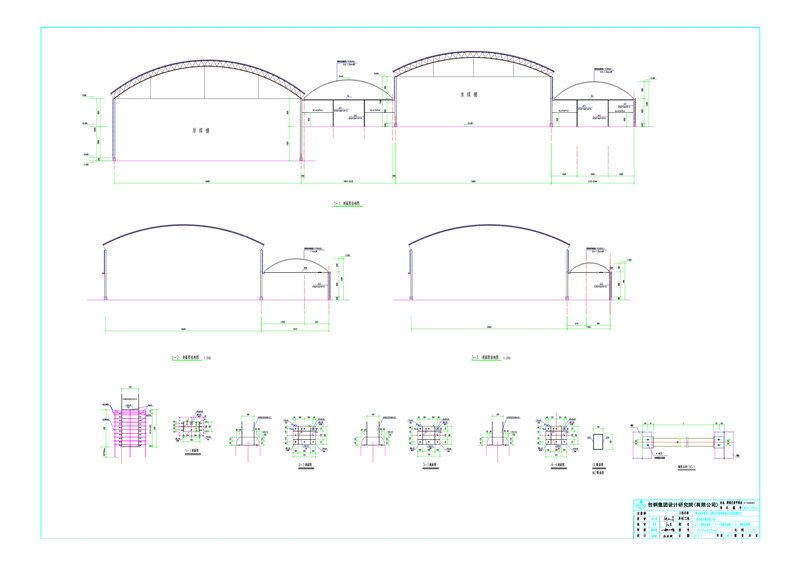

5.剖面结构图

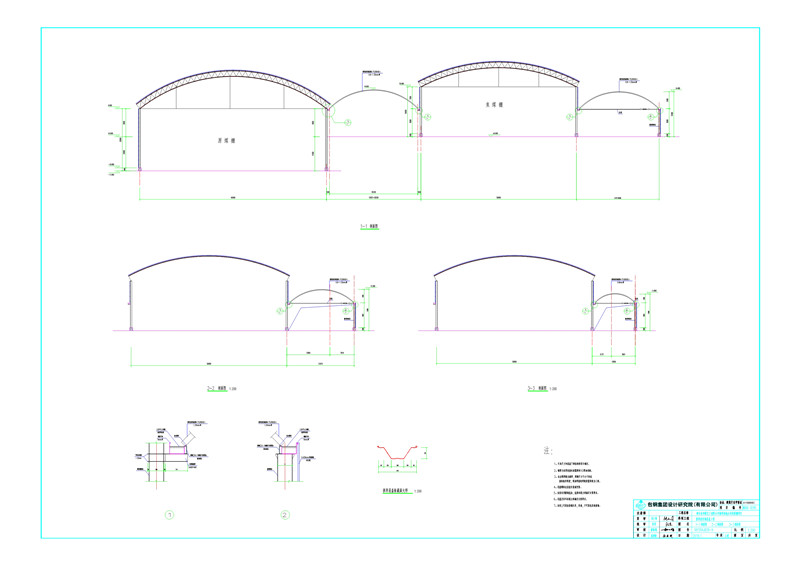

6.剖面图

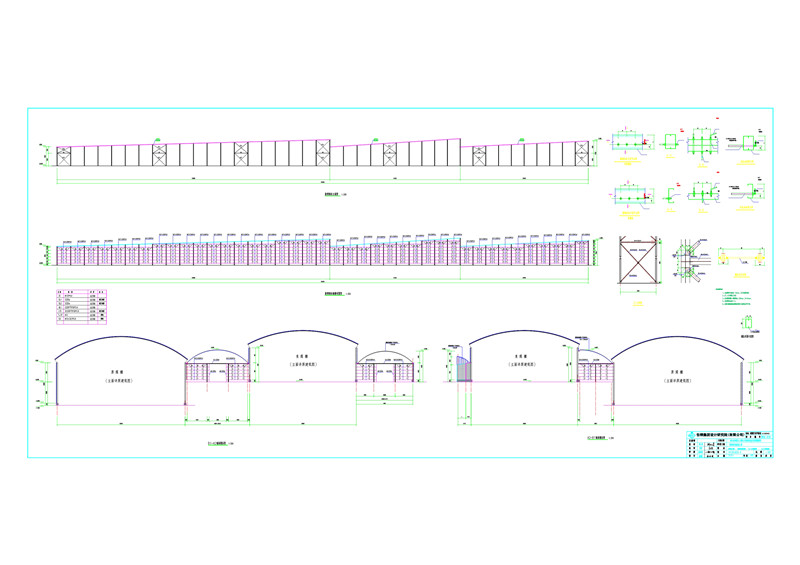

7.墙面檩条图：从下图可以看到桁架逐一增高

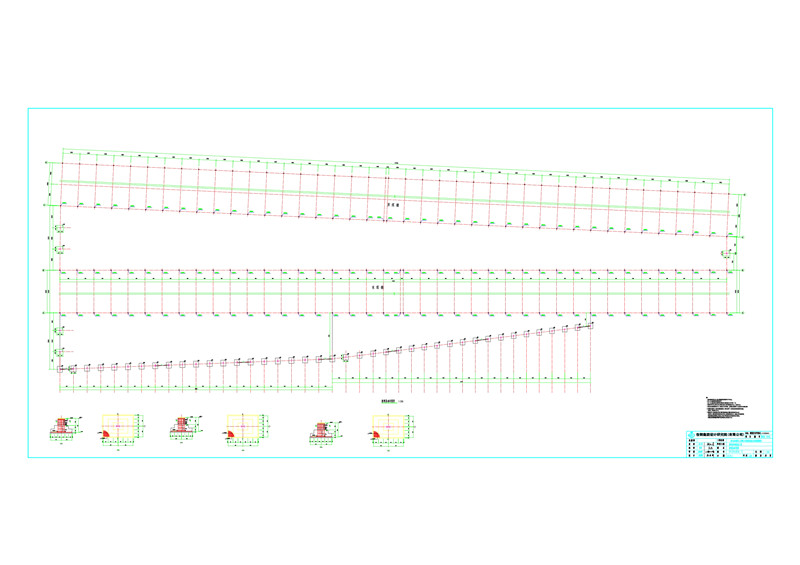

8.钢柱平面布置图

9.新增基础布置图

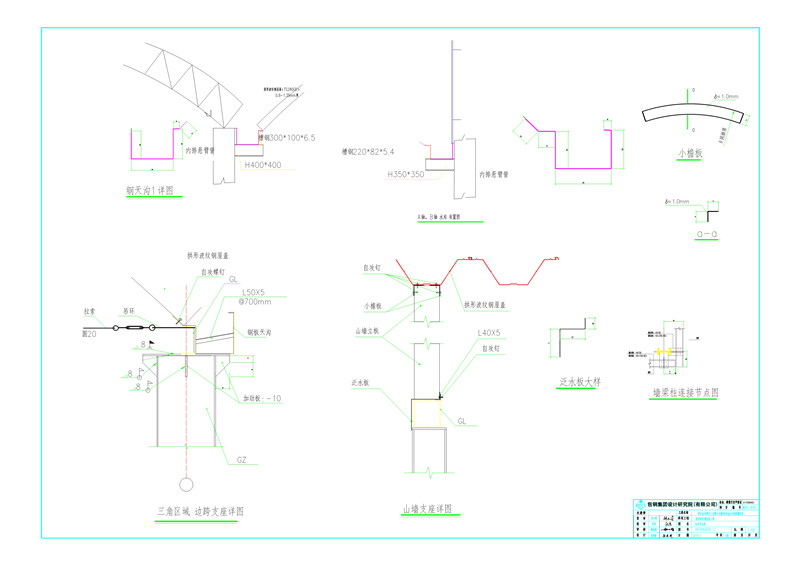

10.支座节点详图：从下图可以看到拱形屋顶单元瓦的瓦片形状

11.支座节点详图：从侧面可以看到拱形屋顶上方安装了1.5mm的采光带

友情提示：如需下载文中所述拱型波纹钢屋盖结构相关图纸图集及其他资料，请联系杰达钢构获取帮助！

常见问题解答

拱形波纹钢屋盖的跨度有何限制？

本工程采用的拱形波纹钢屋盖跨度可从15米到40米以上，跨度越大，板材厚度相应增加。不同跨度对应不同的板材规格和钢材等级。

屋盖与下部混凝土结构的连接方式？

通过在混凝土梁顶部预埋连接角钢，用焊接固定，屋盖板用自攻螺钉栓接于连接角钢上，确保整体稳定。

拱形屋盖在恶劣气候条件下的表现？

经过设计验算，屋盖可承受6度地震、50年一遇风压等恶劣环境，采用彩色镀锌钢板具有良好的耐腐蚀性能。

小结

山西神木泰和煤化工项目的拱形波纹钢屋盖采用杰达钢构的成熟技术，通过创新的结构设计和精确的施工工艺，实现了大跨度、低造价、快施工的完美结合。江苏杰达钢结构工程有限公司在该工程中应用了国际先进的冷弯钢板成型技术，为业主提供了经济耐用的屋盖解决方案。
