江西宜春18米拱形屋顶仓间罩棚工程

仓间罩棚是粮库的重要辅助设施，用于临时存储和遮挡。本项目是江苏杰达钢结构工程有限公司为江西宜春高安粮库设计施工的拱形屋顶罩棚，采用18米跨度、66米长度的拱形波纹钢屋盖，安装在原有粮库的牛腿连接处。

项目基本信息

• 项目地点：江西宜春高安粮库
• 屋顶跨度：18米
• 屋顶长度：66米
• 结构类型：拱形波纹钢屋盖
• 安装位置：原粮库屋顶上方牛腿
• 设计单位：江苏杰达钢结构（技术员：树大林）

施工工艺说明

该仓间罩棚采用分步施工方法：

• 第一步：在原混凝土牛腿上方安装底脚板，用6根化学螺栓连接
• 第二步：在底脚板上焊接异性H钢，工字钢桁梁放置其上
• 第三步：H钢安装完毕后，在横梁上方安装托板并进行油漆处理
• 第四步：安装拱形屋顶，在屋顶与托板间夹泛水板，引流至天沟

防水设计要点

仓间罩棚的防水至关重要，设计中在拱形屋顶与连接托板之间夹装泛水板，使屋顶汇集的雨水引流到原粮库天沟内侧，防止积水对粮食储存的影响。

常见问题解答

拱形屋顶在牛腿上的稳定性如何保证？

通过化学螺栓、焊接和自攻螺钉的多重固定方式，确保屋顶与下部结构的可靠连接，承载能力满足设计荷载要求。

泛水板的作用是什么？

泛水板是防水的关键构件，有效阻止雨水渗入屋顶与连接托板的缝隙，将水流引入天沟排出，保护粮食储存环境。

小结

江西宜春高安粮库仓间罩棚项目充分展示了拱形波纹钢屋盖在实际工程中的应用价值，江苏杰达钢结构工程有限公司通过合理的结构设计和规范的施工工艺，为粮库提供了经济、美观、耐用的屋盖解决方案。

这是江西宜春高安某粮库仓间罩棚拱形屋顶的图纸，由江苏杰达钢结构工程有限公司的技术员树大林先生所绘制。该图中所示屋顶的跨度是18米，长度是66米。

从该图纸可以看出我们需要建设的仓间罩棚是安装在原有粮库外侧牛腿上方的。

首先我们需要在原有混凝土结构的牛腿上方，安装一道底脚板，使用6根化学螺栓将底脚板混凝土牛腿连接。

其次我们在底脚板上方焊接我们制作好的异性H钢。我们将H钢焊接后，我们的工字钢桁梁放在该牛腿上。

当这些H钢都安装完毕后，我们在横梁的上方安装托板，并刷好油漆。

最后一步我们就可以安装拱形屋顶了，我们需要在拱形屋顶与连接托板中间夹上泛水板，引出水到天沟内侧。

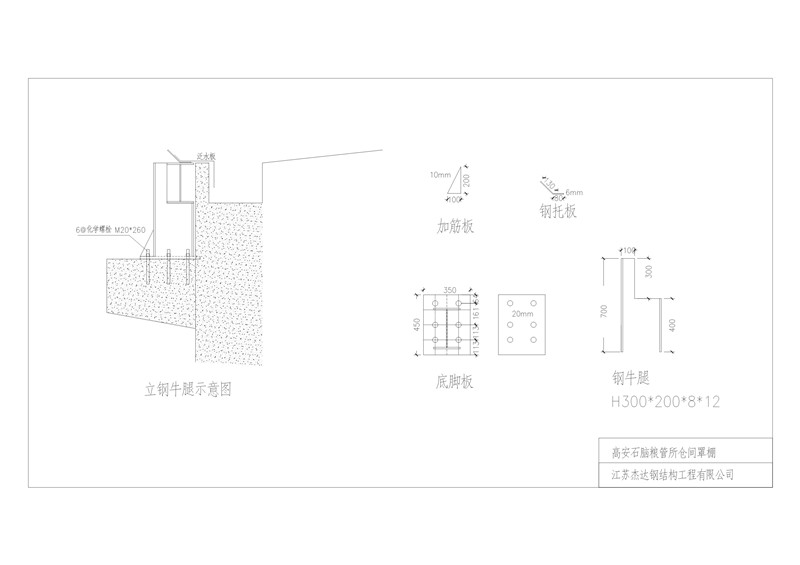

（下图为杰达钢构绘制的仓间罩棚图纸）

友情提示：如需下载文中所述拱型波纹钢屋盖结构相关图纸图集及其他资料，请联系杰达钢构获取帮助！
