拱形屋顶仓间罩棚钢牛腿加强设计变更方案

拱形屋顶仓间罩棚的钢牛腿是支撑拱形梁体的关键承力构件，直接承受屋顶的竖向荷载、风荷载和地震作用。根据粮库项目的施工经验总结和结构计算的优化调整，对原有牛腿设计进行了加强变更。本变更通知单明确了钢牛腿的强化设计方案、材料规格和施工要求。

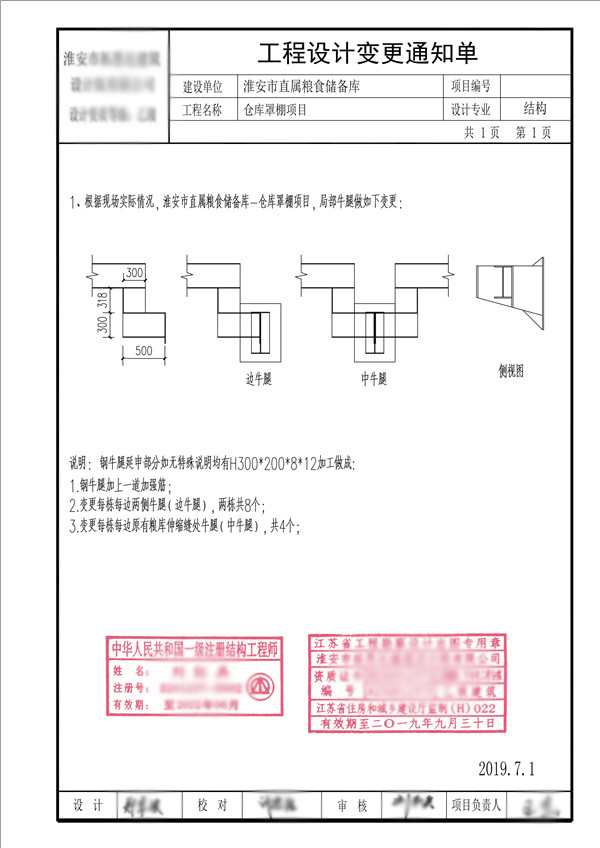

牛腿加强设计变更内容

基础材料规格

钢牛腿采用H300×200×8×12规格钢梁加工制作，其中300为主体高度，200为翼缘宽度，8为腹板厚度，12为翼缘板厚度，材料强度等级为Q345钢。

核心加强措施

• 在钢牛腿上增加一道加强筋，增强结构的抗弯刚度和承载能力
• 加强筋的设置位置为腹板中部，上下对称布置
• 加强筋厚度不小于8mm，长度覆盖牛腿的受力危险截面
• 采用全焊透角焊缝与主体牛腿连接，保证应力传递的连续性

变更范围与数量

本变更涉及两类牛腿部位的强化处理：

• 边牛腿（边部牛腿）：位于每栋罩棚的每边两侧，共2个/栋，两栋共8个边牛腿进行变更加强
• 中牛腿（中部牛腿）：位于每栋罩棚原有粮库伸缩缝处，该部位由于伸缩缝的存在导致支撑条件复杂，也进行了变更加强处理

设计变更理由

边牛腿处于建筑物的边缘，在风荷载和地震作用下受力最大，特别是在侧风和水平地震作用下，需要更强的抗弯刚度和承载能力。中牛腿位于伸缩缝处，伸缩缝处的支撑条件不同于常规部位，该部位钢牛腿需要更强的强度以适应支撑点数量的减少。通过增加加强筋，可有效提高这两类牛腿的整体刚度和安全系数。

施工技术要求

加强筋的制作与安装

• 加强筋采用钢板冷弯或热弯制作，断面形状可为平板或槽钢
• 加强筋的制作精度应满足：长度偏差±10mm，平面度不超过L/1000
• 加强筋与牛腿主体的焊接应采用全焊透角焊缝，焊缝长度不少于150mm
• 焊接材料选用与母材相匹配的焊条或焊丝，强度等级不低于E50或ER70
• 焊接完成后应进行100%的超声波探伤检验，焊缝质量等级为二级及以上

防腐与防火处理

• 牛腿加强筋焊接完成后应进行除锈处理，去除焊渣和焊接痕迹
• 所有钢表面应采用喷砂除锈至Sa 2.5级（冷轧表面），进行两遍防锈底漆涂装
• 根据工程所在区域的腐蚀等级，选择相应的防腐涂层厚度，一般不少于150μm
• 对于防火等级要求高的项目，在防腐涂料基础上加涂防火涂料，总厚度不少于25mm

质量控制与验收

• 牛腿制作前应进行设计图纸和变更文件的技术交底
• 材料进场时进行规格、型号、数量和质量证明文件的检验
• 加强筋与主体的焊接过程中应进行焊接工艺评定和焊工资格复审
• 焊接完成后进行外观检验、尺寸检验和超声波探伤检验
• 钢牛腿的垂直度、平面度等几何精度应在安装前进行检测
• 安装就位后应进行最终的承载能力验证，确保满足设计要求

常见问题

为什么仓间罩棚的边牛腿需要特别加强？

仓间罩棚的边牛腿位于建筑物的外边缘，在侧风、地震等水平力作用下受力最为复杂和最大。相比中部牛腿有完整的对称支撑，边牛腿通常只有单侧支撑，在倾覆力矩作用下需要承受很大的拉力。因此边牛腿的加强是提高结构整体稳定性和安全性的关键。

伸缩缝处的中牛腿为什么需要加强？

伸缩缝处的中牛腿在伸缩缝的位置，相邻建筑物的支撑点被切断，导致支撑点数量减少。该部位的牛腿需要跨越伸缩缝间隙，同时还要承受可能的温度应力和差异沉降。通过增加加强筋可以提高这一关键部位的刚度和承载能力。

加强筋的安装会影响结构的防水性能吗？

加强筋的安装本身不会对防水性能造成影响，反而由于加强筋增加了结构的刚度，减少了在荷载作用下的变形和裂缝，可能会改善整体的防水性能。需要注意的是焊接部位应进行充分的除锈和防腐处理，防止焊缝部位成为腐蚀源。

小结

拱形屋顶仓间罩棚的钢牛腿加强变更方案是基于实际工程中结构受力计算和安全评估的结果。通过在H300×200×8×12钢梁的基础上增加加强筋，有效提高了边牛腿和伸缩缝处中牛腿的承载能力和刚度。江苏杰达钢结构工程有限公司在此类建筑结构的优化设计和施工中积累了丰富经验，对类似的工程变更和加强设计有完整的解决方案。如需了解更多关于拱形屋顶结构的设计优化或变更方案，欢迎咨询我们。
