拱形屋顶为何需要拉钢丝绳_结构安全原理解析

拱形屋顶结构需要拉钢丝绳（拉索）来抵消拱脚处的水平推力，保护基础免于倾覆。江苏杰达钢结构工程有限公司根据多年粮库罩棚施工经验，为您详细解析这一重要的结构设计原理。

粮库拱形屋顶倒塌的真实案例

有很多粮食储备库的仓房之间采用了拱形屋顶结构形式的仓间罩棚，但往往这些罩棚之间未设拉钢丝绳，导致结构安全隐患。比如宿迁某粮库做的仓间罩棚，跨度16米，某施工企业对该拱形波纹钢屋盖罩棚矢跨比选择为四分之一。工程竣工一年后遇一场大雪，大雪给屋顶增加了荷载，拱脚下部基础开裂最终导致拱形屋顶垮塌，给粮库造成重大损失。

拉钢丝绳如何保护拱形屋顶基础

如果在罩棚下方、柱顶上方拉上钢丝绳，就可以有效地减少拱形结构罩棚的水平推力，从而保护基础。

拱形屋顶水平推力的来源

拱形波纹钢屋盖的恒载在柱顶产生的水平推力和竖向压力两者大小差不多相等。这个水平推力是造成基础倾覆的关键因素。

基础倾覆力矩计算原理

• 基础倾覆力矩 = 柱顶水平推力 × (柱顶至基底距离)
• 基础抗倾覆力矩 = (竖向压力+基础自重) × (基础重心至倾覆边缘距离)

显然柱顶至基底的距离一般比基础重心至倾覆边缘的距离要大得多。因此要使基础的抗倾覆力矩大于倾覆力矩，则必须采用比较大和比较重的基础才能满足。而在常规的房屋基础设计中是很少会考虑基础的倾覆问题的。

拉钢丝绳的工作原理

为消除屋面拱顶的水平推力的作用，设计者常见的做法是在屋盖下部的柱顶设置水平拉索来抵消水平推力，然后就不再考虑基础倾覆问题了。拉钢丝绳在设计中起到以下作用：

• 直接抵消拱脚部分产生的水平推力
• 降低基础所需承载的倾覆力矩
• 使基础设计更加经济合理
• 提高结构整体安全性

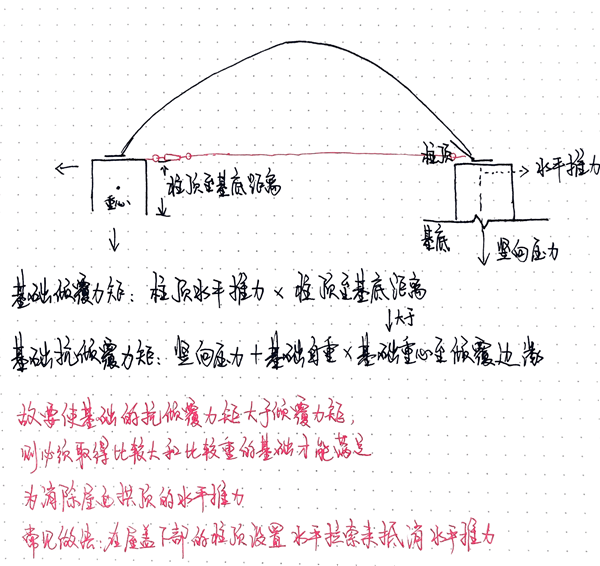

上图形象地解释了为什么粮库做仓间罩棚的时候需要拉钢丝绳

常见问题解答

是否所有拱形屋顶都需要拉钢丝绳？

根据《拱形波纹钢屋盖结构技术规程》，当拱形屋顶跨度较大或荷载条件较重时，应在设计时考虑拉索。江苏杰达钢结构工程有限公司建议，即使在较小跨度的项目中，也应评估水平推力对基础的影响。

拉钢丝绳对施工成本影响有多大？

拉钢丝绳（通常采用D9钢绞线）的成本相对较低，但其为基础防倾覆带来的安全保障是不可估量的。设置拉索往往能够让基础设计更经济，总体项目成本可能反而降低。

钢丝绳如何连接和张紧？

钢丝绳通常在屋盖下部柱顶设置，两端连接相邻的柱体或通过花篮螺栓进行张紧。现场施工中需要按照设计要求施加预紧力，确保在后期使用中能够有效抵消水平推力。

小结

拱形屋顶的水平推力是结构设计中的关键因素，拉钢丝绳通过直接抵消这个水平推力，保护基础免于倾覆。江苏杰达钢结构工程有限公司在多年粮库和工业建筑的施工中，始终将拉索设计视为确保结构长期安全的重要措施。任何设计或施工单位都不应忽视这一细节，因为它直接关系到建筑物的整体安全性和使用寿命。
