内蒙古牛圈落地拱形屋顶图纸

该图纸中所示拱形屋顶项目是内蒙古的牛棚，该牛圈单个建筑面积为770多个平方米，下部结构为砖混结构，上部结构为轻钢拱形屋面结构。

该图纸中所述，需要使用0.6MM厚的压型彩钢板制作拱形屋顶，根据杰达钢构的多年施工经验，以及拱型波纹钢屋盖试行规程中的明文规定，实际上在实际使用中应该使用厚度不低于0.8毫米厚的彩涂卷进行压型。

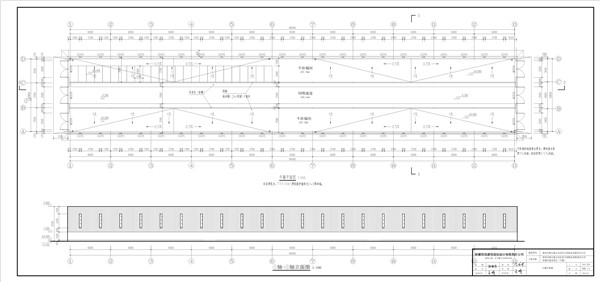

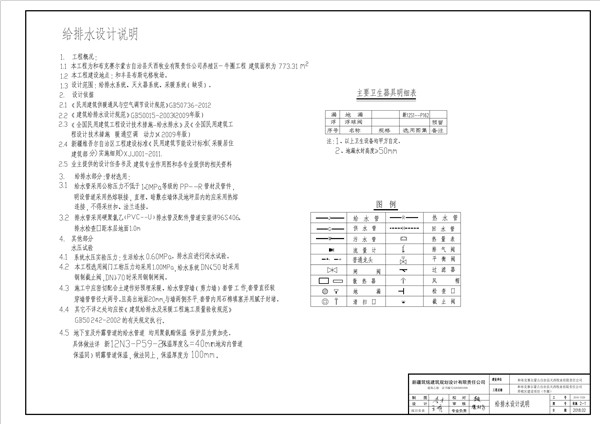

1.工程概况：

1.1本工程为和布克赛尔蒙古自治县天西牧业有限责任公司养殖区-牛圈工程建筑面积为773.31m2

1.2本工程建设地点：和丰县布斯屯格牧场。

1.3设计范围：给排水系统、灭火器系统、采暖系统（缺项）。

2.设计依据

2.1《民用建筑供暖通风与空气调节设计规范》GB50736-2012

2.2《建筑给排水设计规范》GB50015-2003（2009年版）

2.3《全国民用建筑工程设计技术措施-给水排水》及《全国民用建筑工

程设计技术措施暖通空调动力》（2009年版）

2.4新疆维吾尔自治区工程建设标准《民用建筑节能设计标准（采暖居住

建筑部分）实施细则》XJJ001-2011.

2.5业主提供的设计任务书及建筑专业作用图和各专业提供的相关资料

3.给排水部分：管材选用：

3.1给水管采用公称压力不低于1.0MPo等级的PP--R管材及管件，

明设管道采用热熔联接，直埋、暗敷在墙体及地坪层内的应采用热熔

连接，不得采丝扣、法兰连接。

3.2排水管采用硬聚氯乙（PVC--U）排水管及配件管道安装详96S406。排水检查口距本层地面1.0m

4.其他部分

水压试验

4.1系统水压实验压力：生活给水0.60MPa。排水应进行闭水试验。

4.2本工程选用阀门工称压力均采用1.00MPa，给水系统DN〈50时采用钢制截止阀，DN》70时采用钢制间阀。

4.3施工中应密切配合土建作好预埋采暖、给水管穿墙（剪力墙）套管工作，套管直径较穿墙管管径大两号。且高出地面20mm，与墙两侧齐平。套管内用石棉填塞并用腻子封堵。

4.4其它不详之处均应按《建筑给排水及采暖工程施工质量验收规范》GB50242-2002的有关规定执行。

4.5地下室及外露管道的给水管道均用聚氨酯保温保护层为黄加克。具体做法详新12N3-P59-保温厚度&=40mm地沟内管道保混同）明露管道保温，做法同上，保温厚度为100mm。

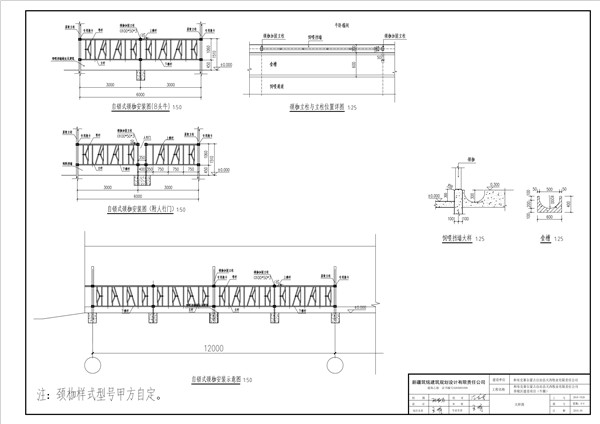

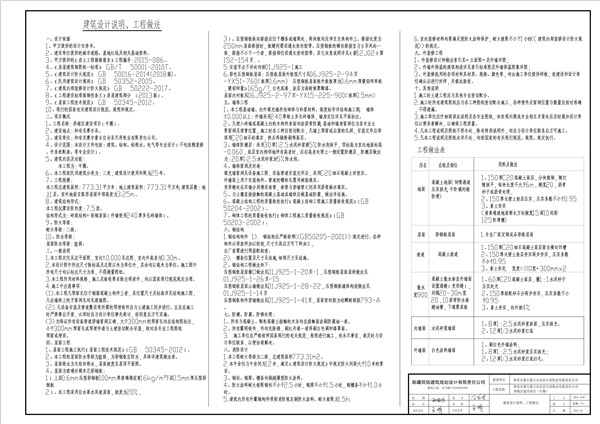

一、牛圈拱形屋顶设计依据

1、甲方提供的设计任务书。

2、建设单位提供的城市道路、基地红线及相关基础资料。

3、甲方提供的《岩土工程勘察报告》工程编号：2015-086。

4、《房屋建筑制图统一标准》GB/T 50001-2010T.

5、《建筑设计防火规范》GB50016-2014（2018版）。

6、《民用集设计通则》GB50352-2005.

7、《建筑内部装修设计防火规范》GB50222-2017.

8、《工程建设标准强制性条文》房屋建筑部分（2013版）。

9、《屋面工程技术规范》GB50345-2012.

10、现行的国家有关建筑设计规范、规程和规定。

、项目概况

1、工程名称：养殖区建设项目（牛圈）.

2、建设地点：和布克赛尔县。

3、建设单位：和布克赛尔蒙古自治县天西牧业有藏责任公司。

4、设计范围：本设计文件包括：建筑、结构、给排水、电气等专业设计（不包括精装修、外系统配套、等专业设计），

5、建筑内容及功能：

本工程为：牛圈，

6、本工程按民用建筑分类为：三类，建筑设计使用年限为25年。

7、工程规模：

本工程总建筑面积：773.31平方米；地上建筑面积：773.31平方；建筑层数：地

上1层。室外地面至弘形屋面中部高度为3.25m.

8、建筑结构形式：

本工程抗震设防烈度：7.5度。

结构形式为：砖混结构+轻钢屋面（外境使用240厚多孔砖墙体）。

9、防火等级：

耐火等级：二级。

10、防水等级：

屋面防水等级：Ⅲ级。

三、一般说明

1.本工程定位见总平面图，室内士0.000见总图，室内外高差0.30m，

2.本设计图中所注尺寸除标高及总图以来为单位外，其余均以毫来为单位。施工图中所有尺寸灼以标注尺寸为准，不得测量图纸。

3.本工程所用材料规格，施工及酚收要求除注明者外，均以国家现行规范规定办理。

4.施工中注意事项：

（1).本工程凡预留孔位于钢筋混凝土构件上者，其位置尺寸及标高详见结构施工图，凡在墙体上的予留洞孔均见建施图，

（2).凡设备安装及管道敷设等所需的预理铁件应与土建施工同步进行。且应在途工时严禁事后开凿，必须时应与设计单位事先商讨，经同意后方可实施。

（3）为保证所有设备管道穿墙留洞正确，大于300mm的预窗孔均在结构图标注，小于300mm预留孔或预埋件请与土建密切配合安装，核对各专业工程图纸预留或埋议。

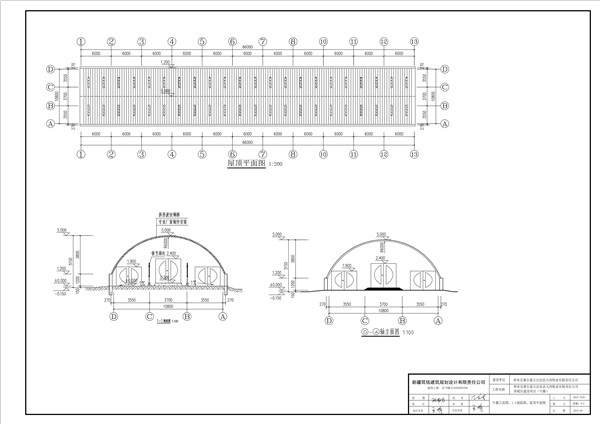

四、屋面工程

1、屋面工程施工执行《屋面工程技术规范》（GB50345-2012）.

2、本工程的星面防水等级为皿级，为彩钢板自防水，具体详建筑做法表。

3、屋面排水为无组织排水，屋面坡度见屋顶平面图。

4、屋面为玻璃丝棉夹芯彩钢板：

1).上层0.6mm压型彩钢板100mm厚玻璃棉容重16kg/m3下层0.5mm厚压型彩钢板

2）本工程采用自由落水双坡屋面，故度为20%，
