江西宜春高安粮库拱形屋顶加盖方案

拱形屋顶厂家 2019-04-21 16:33:56 工程案例 3610 ℃ 0 评论

江西高安粮库拱形屋顶加盖方案

2018年11月28日

一、现场情况概述

工程地点位于江西省高安市。

现粮库原已安装好拱形屋顶4栋,跨度约25米,长度约100米,拱约高5米。

应甲方要求,为满足屋顶的防水、隔热要求,在原有拱形屋顶上加盖一层拱形屋顶。

加盖的拱形屋顶跨度约为26米,拱高约为5.5米,加盖的拱形屋顶与原有拱形屋顶的间距最大处约为0.5米。

二、现场图片

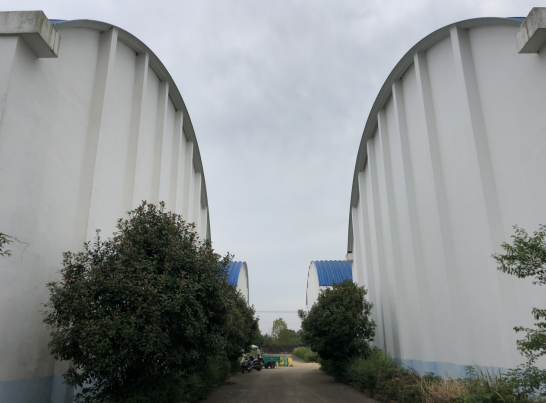

粮库现有拱形屋顶外景;

粮库现有拱形屋顶拱脚部分

三、原有拱形屋顶图纸

根据业主提供的原有拱形屋顶托板安装节点图纸可以看出,原有天沟内径宽度为350mm,全有圈梁宽度为300mm,原有预埋件大小为200mm,基本满足加盖拱形屋顶的要求。



四、施工方案简述

江西宜春地区100年风压为0.35N/㎡,雪压为0.45N/㎡;26米跨的拱形屋顶常规使用的板厚为1.2mm;

故对加盖的拱形屋顶使用的板材厚度为1.2mm;

施工步骤:

1.清除原有拱脚上覆盖的混凝土;

2.焊接上加盖拱形屋顶需要的托板:

a.托板上口与原有预埋件焊接,焊接方式为满焊;

b.视现场实际情况,在托板上口割孔,安装化学螺栓;

c.托板下口弯处割出落水孔;

3.加工、制作、安装拱形屋顶;

使用的板材型号为914mm宽TS280GD-Z型,压制成610型的拱形屋顶,压制成型的单张宽度为610mm

(版型示意图)


Tags:拱形屋顶施工方案粮库拱形屋顶拱形屋拱形屋顶
