拱形屋面板安装工程完整流程：从制造到成型的施工规范

拱形屋面板的安装是一项涉及设备调试、材料制造、组装、吊装、就位、固定等多个环节的系统工程。从钢卷进场到屋顶成型，每个工序都有严格的技术要求和安全规范。江苏杰达钢结构工程有限公司根据多年的施工经验，总结了拱形屋面板安装的完整流程和操作规范，为业界提供可靠的施工指导。

第一步：直板轧制与设备调试

设备及场地准备

设备及彩卷进场后，首先确定好设备停放场地及彩板码放场地，用吊车吊装就位。为了确保连续出板和节省吊车费用，一般设备配备2-3个上卷支架，这样可以在一个卷架上的钢卷用完时，及时换上新的钢卷，保持生产的连续性。

直板支架布置

开始布设直板支架，直板支架布置长度根据跨度和板长确定，一般情况下支架长度不得小于直板长度。布设完毕后检查直板支架是否平整，确保支架面的平整度，这是保证直板质量的基础。开始上卷，通过自动卷架系统将钢卷自动展开。

直板质量检验

出直板2-3米后开始压弯，检查直板和弯板有无划伤、掉漆等缺陷。同时根据计算的半径和弧长在地上划线放样，根据放样线检验弯板的弧度是否正确。若出现弯板弧度向外或向内偏移，需要重新调试设备至完全与放线的弧度一致。验证合格后开始正式出直板，直板长度即是弧长。

第二步：弯板轧制与精度控制

弯板制造与检测

确定好拱板直板尺寸后，切断直板，随后直接进行弯板压制。等弯板压制完毕后，将弯板与放样弧线进行比对，同时测量弯板两端的直线长度（即跨度数据）是否与既定跨度一致。

拱高与跨度校验

弧长确定的情况下，弦长（跨度）较大则拱高小，弦长较小则拱高大。若跨度一致，则测量跨度的中心线到弯板最顶端的高度（即拱高）是否与设计要求一致。若不一致，说明设计弧长有问题，需根据实际弧长的长短重新计算直板长度，直到满足要求。若发现跨度与拱高均与设计要求一致，则说明弯板满足设计要求，可以将弯板码放好，继续出板。

定期复核制度

由于设备转动过程中会随着时间的延长出现偏差，施工现场每连续出板50条或压制完一卷板后，要进行一次复核。这一措施防止出现长时间不停顿的出板导致后期弯板与前期误差较大而无法安装的情况。

第三步：抬板码放与安全规范

抬板人员配置

根据现场实际情况，抬弯板时的人员配置要根据板厚、板长和每条板重确定，按人均负荷不超过25千克，人间距不超过2米计算人数布置。这样的人员配置既能保证安全作业，又能提高效率。

码放操作规范

码放时不得扔板，避免出现弯板受力变形。推荐方式为在距离地面10公分时，由弯板中间部分人员优先松手，然后陆续向两边人员松手，这样可以最大程度减少板材的冲击。

码放场地标准

地面上应间隔3米放置2米长的镀锌圆管，将弯板放置地面的镀锌管上，然后将弯板推向码放好的弯板，使其整齐码放。不得随意码放，既占地又影响安全。弯板码放不得叠层堆高放置，保持平面堆放。

第四步：拱形波纹板组板与锁边

组板人员配置

根据现场实际情况，彩板可一次性全部出完再组板，也可出一部分组一部分。组板时的抬板人员配置要根据板厚、板长和每条板重确定，按人均负荷不超过30千克，人间距不超过2.5米计算人数布置。相比抬板阶段，组板时的人均负荷和人间距可以适当增加。

锁边机组装

将已压好的弯板分三到五片用锁边机组装好，形成一个板组单元。锁边机是专业的组装工具，能够确保板材之间的接缝紧密、咬合均匀。全部组装完毕后，板组的强度和刚度大幅提高，便于后续的吊装操作。

第五步：紧固吊夹与安全检查

吊装前检查

吊装前应检查以下内容：

• 钢丝绳是否满足起吊重量要求
• 起重吊车臂长是否满足吊装高度需要
• 吊卡是否损坏或存在缺陷

吊卡紧固规范

紧固吊卡时应拧紧螺栓，吊卡位置应事先划线确定，不得随意位置固定，避免起吊后拱板向一方偏斜。吊卡紧固时钢丝绳不得交叉缠绕，保持平行和垂直的状态，确保吊装时的受力均匀。

第六步：拱形屋面板吊装操作

吊装条件与人员资质

将每一组的弯板依次吊装。吊装时若遇4级风以上或雨、雪天气应停止吊装。吊车司机应持有特种作业上岗证，并有3年以上的吊装经验，不得采用无证或没有相应吊装经验的司机，避免一切可能的安全隐患。

吊装操作技术

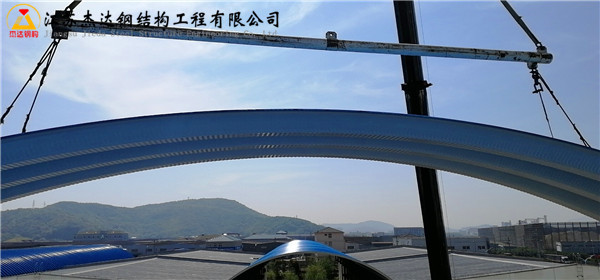

起吊时应将弯板一端拉绳，控制弯板在空中的转动方向，防止板材在空中旋转或摇摆。起吊速度应慢速徐徐上升，不得大起大落，确保吊装过程的稳定性。应配置一人专门指挥吊车，高度超过10米的拱形屋顶吊装时应为拱形屋顶上面的人配置对讲器，方便下部指挥人员和拱板两端的安装人员沟通。

第七步：拱形屋面板就位与对位

就位基本要求

将弯板安放到事先焊接好的承托板或钢天沟上应严丝合缝。拱脚位置应在一条水平线上，误差不得超过3公分。这个精度要求对于后续的锁边和防水至关重要。

就位操作细节

在吊装过程中，应有专人现场引导，确保板材安放到正确的位置。使用千斤顶等辅助工具进行微调，使板材与承托面完全接触，提高安装的稳定性和安全性。

第八步：拱形屋顶自攻钉固定

自攻钉规格与布置

根据板厚和跨度、拱高，在拱脚位置每条板上固定4-7个自攻钉。拱形屋顶板固定自攻钉一般常用规格为直径6.3×32mm，局部位置需要多打钉子加固。自攻钉应分散开布置，不得扎堆打钉，以保证受力均匀。

打钉安全注意事项

打钉固定人员应注意安全，具备一定的经验和专业知识。需要防止以下情况发生：

• 自攻钉吃肉到底时，手枪钻转速过快扭伤手臂
• 扭断或扭伤自攻钉，造成钉子失效
• 误击操作人员的手指或其他身体部位

第九步：拱形屋顶锁边连接

锁边操作规范

将吊装的每一组板固定好后，用锁边机锁边连接组合，与已有拱形屋顶板形成为一个整体。锁边应严丝合缝，紧密连接，保证相邻板组之间没有漏缝或间隙。

锁边质量检验

锁边完成后，应进行检验，确保：

• 咬合宽度符合设计要求
• 咬合紧密，无松动现象
• 涂层完好，无脱漆或损伤

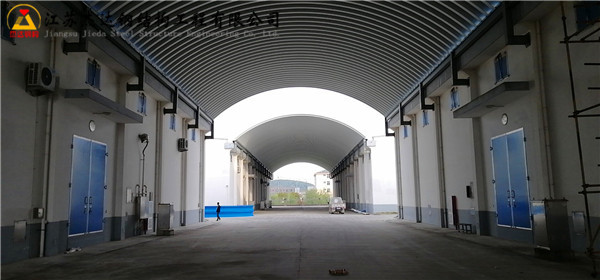

第十步：拱形屋顶成型与整体验收

成型效果评估

屋顶结构完成，形成一个整体。屋顶顶面应成一个水平线，波纹高低误差不得超过10公分。如果出现较大的偏差，需要进行整改，确保屋顶的平整度达到设计要求。

整体质量验收

对完成的拱形屋顶进行全面的质量检验，包括：

• 屋顶整体形状和尺寸是否符合设计要求
• 所有接缝是否紧密无缝隙，防水性能是否良好
• 所有紧固件是否牢固，是否有松动迹象
• 屋顶表面是否光洁，涂层是否完好
• 排水系统是否畅通，是否有积水现象

常见问题

拱形屋面板安装过程中，如何确保精度和质量？

精度和质量的确保主要体现在三个方面：第一，在制造阶段，通过对每一条板材进行放样校验，确保弧度、跨度、拱高均符合设计要求；第二，在组装阶段，通过锁边机的精确咬合和紧固，确保相邻板材接缝无缝隙；第三，在安装阶段，通过就位精度控制和自攻钉的均匀布置，确保整体结构的稳定性。

安全生产在拱形屋面板安装中的关键点有哪些？

安全生产的关键点包括：人员的体力负荷控制，防止过度疲劳；吊装设备的检查和验证，确保符合规范要求；操作人员的资质认证和经验要求；气象条件的监测，4级风以上停止吊装；高空作业人员的安全防护和对讲通信；自攻钉等工具的正确使用。

拱形屋顶安装后，如何进行防水处理？

拱形屋顶的防水处理主要通过两个方面实现：第一，波纹设计能有效引导雨水流动和排放，自然形成防水；第二，所有接缝处通过锁边机进行紧密咬合，形成无缝连接，从源头上防止渗水。如果设计中有特殊的防水要求，可在接缝处补充防水胶或防水带。

小结

拱形屋面板的安装是一项系统性和专业性都很强的工程，涉及十个主要工序和众多细节要求。从设备调试、材料制造、板材检测、组装锁边、吊装固定到整体验收，每一个环节都影响到最终的工程质量。江苏杰达钢结构工程有限公司在长期的施工实践中积累了丰富的经验，形成了一套科学规范的施工流程和质量控制体系。严格按照本流程进行操作，可以确保拱形屋面工程的质量、安全和进度，为用户提供可靠的钢结构屋顶解决方案。
