砂石料搅拌站19米跨拱形屋顶工程设计方案

砂石料搅拌站作为建筑材料的重要设施，需要大跨度、高效的屋面结构。四川某砂石料搅拌站采用19米跨拱形波纹钢屋盖，覆盖面积约为4500平方米，采用宝钢TS280GD高强度彩涂钢板，板厚1.0mm。该项目的设计和施工充分展示了拱形屋顶在工业生产设施中的优越性，通过合理的钢结构支撑体系和规范的施工工艺，为砂石料的堆放和加工提供了良好的作业环境。

工程概况与规模

基本工程参数

该砂石料搅拌站的核心参数：

• 屋盖形式：拱形波纹钢屋盖结构
• 跨度规格：19米
• 覆盖长度：约40米
• 总覆盖面积：约4500平方米
• 板材规格：宝钢TS280GD高强度彩涂钢板，厚度1.0mm
• 色泽：914mm宽度的彩涂卷
• 结构形式：轻钢拱形屋面（6栋连跨）

工程分类与设计等级

该工程的建筑等级和设计要求：

• 建筑分类：工业建筑
• 结构形式：上部为轻钢屋面，下部为钢结构支撑体系
• 环境类别：一类（普通工业环境）
• 抗震设防类别：二类
• 安全等级：二级
• 抗震设防烈度：6度

屋面结构设计

拱形波纹钢屋盖设计

屋盖采用的是成熟的拱形波纹钢屋盖产品：

• 板材来源：上海宝钢（国内知名钢铁企业）
• 产品规格：TS280GD彩色镀锌钢板
• 板厚规格：1.0mm
• 屈服强度：280MPa
• 抗拉强度：360MPa
• 成型工艺：通过压型设备将金属平板压成直槽板，再压成拱形屋盖板

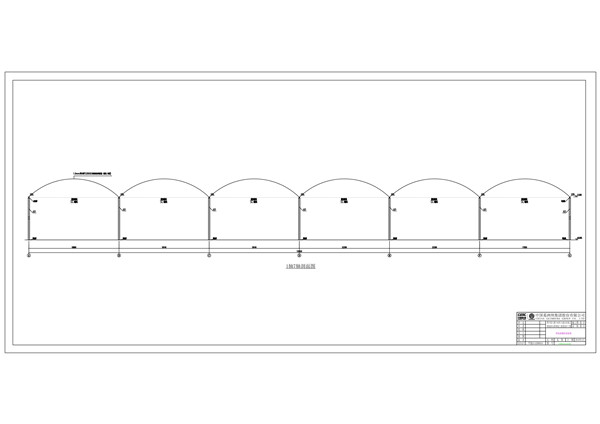

连跨屋顶结构

该项目采用多栋连跨结构：

• 栋数：6栋拱形屋顶连跨
• 跨度：每栋19米
• 长度：总长度约40米
• 结构优势：无中间支柱，内部空间开阔，便于砂石料的堆放和施工

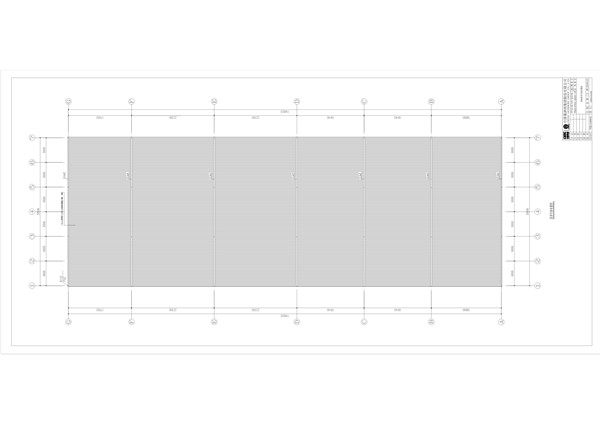

• 排水方式：屋面为无组织排水，屋面坡度见屋顶平面图

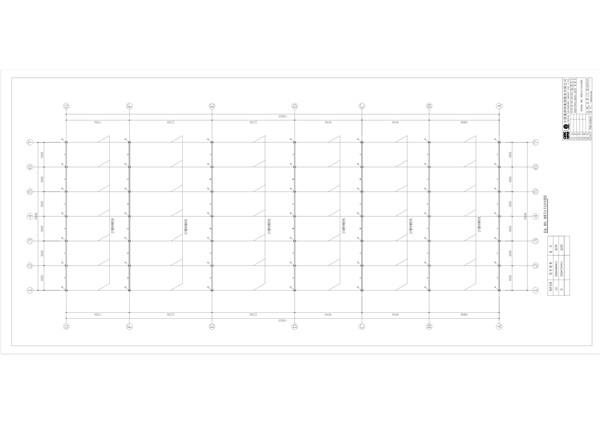

下部支撑钢结构设计

钢柱规格

支撑屋盖的下部钢结构采用大截面H型钢：

• 主柱规格：H300×300×8×14（宽缘工字钢）
• 柱高：根据屋顶跨度和矢高比设计
• 材质等级：Q235钢材
• 连接方式：柱顶与屋盖采用托板焊接连接

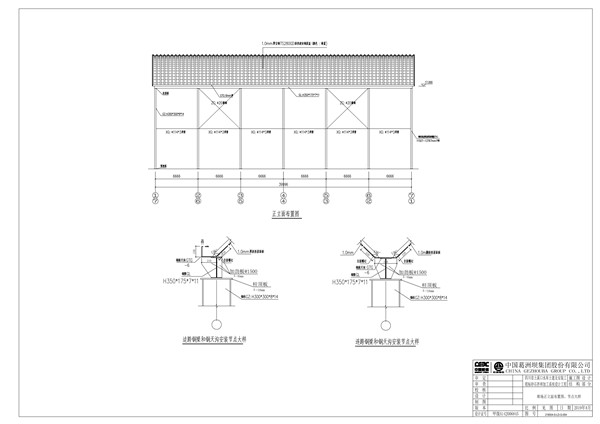

柱顶连接设计

屋盖与下部钢柱的连接采用托板方案：

• 托板厚度：16mm的钢板
• 焊接方式：H钢采用埋弧自动焊接，连接板为手工焊
• 焊缝质量：三级焊缝，满足JGJ81-91要求
• 焊条选用：E43系列焊条，性能与施焊工艺和结构钢材相匹配
• 焊缝高度：图中未注明焊缝高度均为6mm

钢材处理与防护

钢结构的表面处理和防护措施：

• 除锈等级：普通除锈，要求达到GB8923-88标准
• 切割方式：采用火焰切割机进行钢材的切割加工
• 焊缝质量：焊缝应满足规范要求，禁止出现裂纹、夹渣、气孔等影响承载力的缺陷
• 涂装保护：钢结构完成后应进行防锈涂装处理

施工工艺与质量要求

屋顶板材的制作与运输

拱形屋盖的现场施工流程：

• 单元板制作：在地面使用压型机组，将平板压成直槽板，再压成拱形屋盖板
• 运输防护：在运输和操作过程中应采取措施防止构件变形和损坏
• 堆放场地：构件堆场应事先平整夯实，做好四周排水，防止积水
• 安装前检查：对构件进行全面检查，包括数量、长度、角度等

屋顶安装工艺

拱形波纹钢屋盖的吊装和安装步骤：

• 地面拼接：在地面用封边机将成型的小单元板每三块拼接成一大块单元板
• 吊车起吊：使用吊车起吊拼接完成的屋盖组件
• 屋盖就位：将屋盖吊到预定位置
• 栓接固定：屋盖板就位后，用自攻螺钉将拱脚栓接于钢天沟上
• 稳定性保证：吊装时应采取有效措施确保结构稳定并防止过大变形

焊接质量控制

焊接施工需要严格的质量管理：

• 焊接工艺：选择合理的焊接工艺及焊接顺序，减小焊接应力及变形
• 焊接材料：Q235与Q235焊接采用E43型焊条
• 焊缝质量：三级焊缝质量，焊缝高度为6mm
• 焊缝检查：焊缝应无裂纹、夹渣、气孔等缺陷

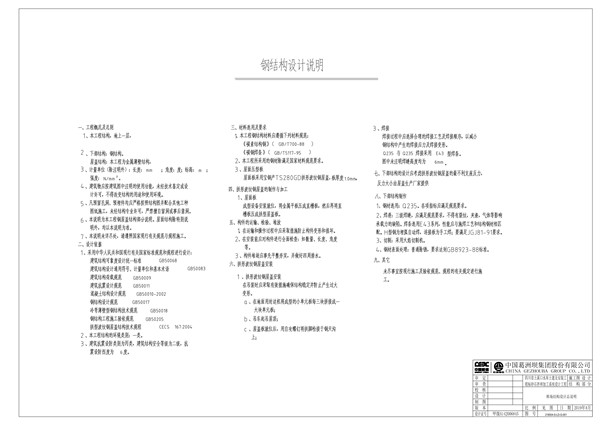

设计规范与技术依据

采用的国家设计规范

该工程设计严格遵循的规范体系：

• GB50068：建筑结构可靠度设计统一标准
• GB50083：建筑结构设计通用符号、计量单位和基本术语
• GB50009：建筑结构荷载规范
• GB50011：建筑抗震设计规范
• GB50010-2002：混凝土结构设计规范
• GB50017：钢结构设计规范
• GB50018：冷弯薄壁型钢结构技术规范
• GB50205：钢结构工程施工验收规范
• CECS167:2004：拱形波纹钢屋盖结构技术规程

材料标准

钢结构材料应遵循的标准规范：

• GB/T700-88：碳素结构钢
• GB/T5117-95：碳钢焊条
• JGJ81-91：钢结构焊接工程施工质量验收规范
• GB8923-88：钢结构除锈等级标准

工程应用与经验总结

项目优势

该砂石料搅拌站采用拱形屋顶的应用价值：

• 覆盖面积大：19米跨×40米长=4500平方米的大面积覆盖
• 工作环境改善：为砂石料的堆放、混合、筛分提供了良好的作业环境
• 防晒防雨：有效保护砂石料免受日晒雨淋，保证材料质量
• 施工速度快：相比传统混凝土厂房，施工周期大幅缩短
• 经济效益：钢结构屋盖的造价相对经济，投资回报率高

6栋连跨结构的特点

多栋连跨拱形屋顶的优势：

• 空间利用：6栋连跨形成连续的大空间，无中间支柱
• 操作便利：砂石料的装卸、运输、混合等工序在开阔空间进行
• 视觉效果：海蓝色或其他颜色的拱形屋顶视觉效果美观

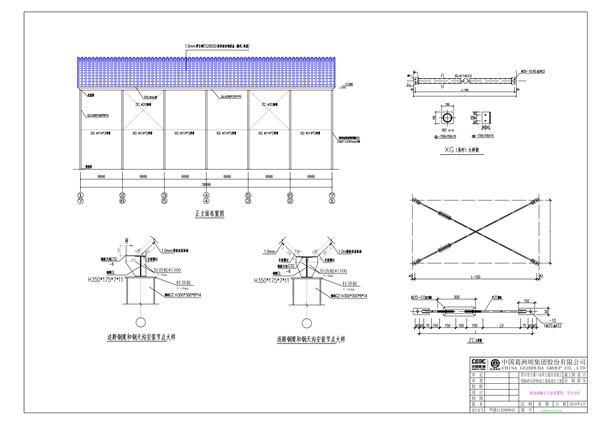

• 柱顶钢丝绳加固：为增强结构的侧向刚度和整体性，在柱顶设置钢丝绳拉紧

常见问题

为什么搅拌站选择拱形屋顶而不是传统厂房？

拱形屋顶相比传统钢筋混凝土厂房有明显优势：施工周期短，自重轻便于基础设计，无梁柱遮挡便于操作，造价相对经济。对于需要快速投产的项目特别合适。

19米跨度是否足够覆盖大型搅拌设备？

19米跨度对于砂石料搅拌站来说是充足的。这个跨度可以覆盖大型混合机、筛分机等设备，同时提供充足的料仓空间和操作通道。如果需要更大的跨度，可以采用多栋连跨的方案。

拱形屋顶能否抵抗台风和强风？

可以的。拱形结构本身具有很好的抗风性能，拱形的曲线设计能有效引导风流，减少风对结构的作用力。同时通过柱顶的钢丝绳拉紧等加固措施，结构的侧向刚度和整体性都得到了提升。

小结

四川砂石料搅拌站的19米跨拱形波纹钢屋盖工程充分展示了现代轻钢结构在工业生产中的应用价值。通过采用宝钢高强度彩涂钢板、科学的支撑结构设计和规范的施工工艺，该项目为砂石料的存储和加工提供了安全、高效、美观的作业环境。江苏杰达钢结构工程有限公司在该项目的设计和施工中，充分发挥了拱形屋盖的技术优势，为类似的工业设施建设提供了良好的参考范例。
