房屋建筑制图统一标准GB/T 50001解读与应用指南

房屋建筑制图统一标准（GB/T 50001-2001）是中华人民共和国国家推荐性标准，由建设部颁布施行，为建筑、结构、给排水、暖通空调等各专业的工程制图提供统一规范和指导，是从事建筑设计、制图的专业人员必须遵守的技术标准。

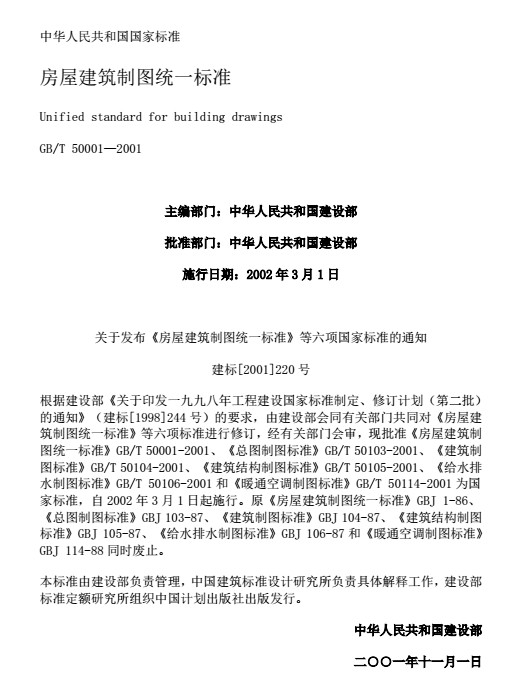

标准基本信息

房屋建筑制图统一标准的基本信息如下：

• 标准代号：GB/T 50001-2001
• 主编部门：中华人民共和国建设部
• 批准部门：中华人民共和国建设部
• 施行日期：2002年3月1日
• 批准文号：建标[2001]220号

相关标准体系

房屋建筑制图统一标准是一套综合性标准体系，同时批准发布的相关标准还包括：

• 总图制图标准（GB/T 50103-2001）
• 建筑制图标准（GB/T 50104-2001）
• 建筑结构制图标准（GB/T 50105-2001）
• 给水排水制图标准（GB/T 50106-2001）
• 暖通空调制图标准（GB/T 50114-2001）

这些标准均于2002年3月1日起施行，原有的GBJ系列旧标准（GBJ1-86、GBJ103-87等）同时作废。

制定修编的目的与意义

标准修编背景

该标准是对1986年版本（GBJ1-86）的修编，根据建设部1998年工程建设国家标准制定、修订计划进行。修编工作基于1990年以来收集的大量反馈意见，并面向全国广泛征求意见后完成。

修编的主要目标

本标准修编的主要目的包括：

• 与1990年以来发布的技术制图相关国家标准及ISOTC/10标准保持技术内容一致
• 充分考虑手工制图与计算机制图的各自特点，兼顾两者的需要和新要求
• 修改、删除或增补不适合当前使用或过时的图例、表达方式和制图规则，使之更符合实际工作需要

标准的管理与解释

本标准为推荐性国家标准，由建设部负责管理，中国建筑标准设计研究所负责具体解释工作。在应用过程中如有需要修改或补充之处，可将意见或相关资料寄送至北京西外车公庄大街19号中国建筑标准设计研究所（邮编100044）。

标准的编制单位

主编单位与参编单位

主编单位：中国建筑标准设计研究所

参编单位包括：

• 东南大学交通学院
• 北方交通大学土建学院
• 天津市建筑设计院

主要起草人：班焯、唐人卫、宋兆全、李雪梅、李宝瑜

常见问题

房屋建筑制图标准对钢结构工程制图有何指导意义？

该标准对所有建筑工程的制图提供了统一规范，包括钢结构工程。在金属波纹拱形屋面等钢结构产品的设计和制作过程中，遵循这一标准可确保图纸清晰准确，便于施工人员和加工厂家理解设计意图。

手工制图与计算机制图都适用此标准吗？

是的。本标准在修编时特别考虑了两种制图方式的需要，既适用于传统的手工制图，也适用于计算机CAD制图。现代建筑工程多采用计算机制图，但标准对两种方式都有规范指导。

如何获取完整的制图规范文件？

如需获取房屋建筑制图统一标准及其他建筑制图规范的完整版本和相关技术指导，可以联系江苏杰达钢结构工程有限公司获取专业支持。我们在多年的拱形屋面工程中积累了丰富的制图和施工经验，可提供专业的技术咨询。

小结

房屋建筑制图统一标准GB/T 50001是保证工程质量和安全的重要规范性文件。无论是工业厂房、拱形屋面、还是其他建筑工程，遵循此标准进行专业制图和施工是确保工程质量的基础。江苏杰达钢结构工程有限公司在承接各类拱形屋面工程时，严格遵循国家相关制图和施工标准，为客户提供规范、安全、可靠的钢结构工程服务。
