江苏淮安粮库仓间罩棚工程施工实录

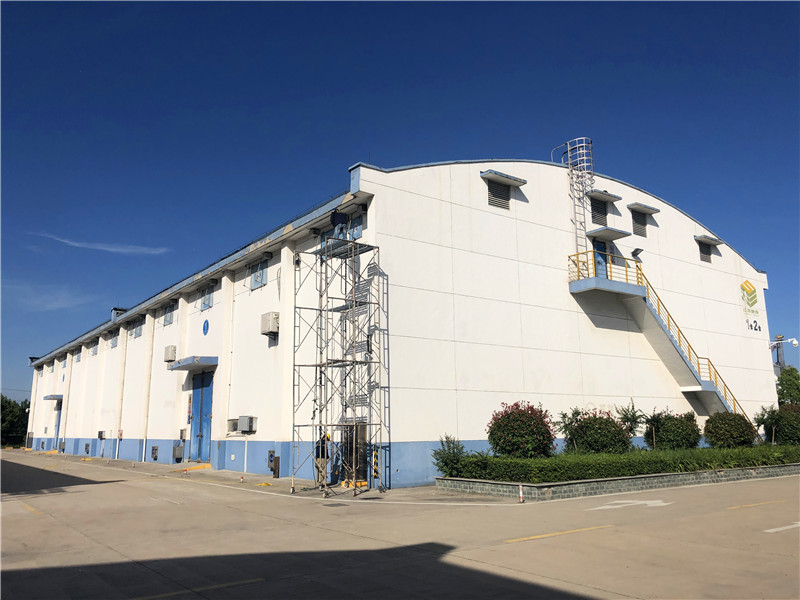

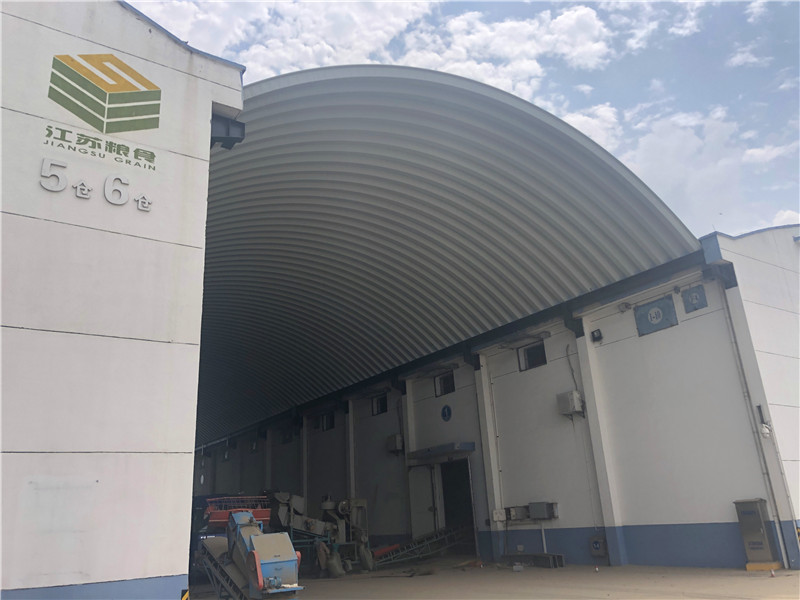

本工程为江苏杰达钢结构工程有限公司2019年6月在淮安直属库承建的仓间罩棚改造项目。该粮库仓间罩棚共两栋，单栋跨度16米、长度66米，采用1.0mm厚高强度钢板，总面积超2000平方米，是典型的拱形波纹钢屋盖结构应用案例。

工程概况与技术参数

该仓间罩棚改造工程的主要技术指标为：

• 建筑位置：江苏省淮安直属粮食储备库
• 结构形式：拱形波纹钢屋盖
• 屋面跨度：两栋各16米
• 屋面长度：两栋各66米
• 板材规格：TS280GD-Z，厚度1.0mm
• 钢结构：原墙体化学螺栓锚固钢牛腿，牛腿顶部安装H300×200×8×12工字钢横梁
• 防锈处理：H钢涂刷两遍防锈漆

施工工艺与工序

基础结构施工

施工前在原有墙体上通过模具打孔，采用M20×500化学螺栓进行锚固。化学螺栓选择国际知名品牌，确保与混凝土墙体的粘合强度。螺栓锚固完毕后，在其上焊接钢牛腿短柱，为屋面支座提供稳固承力点。

横梁与托板安装

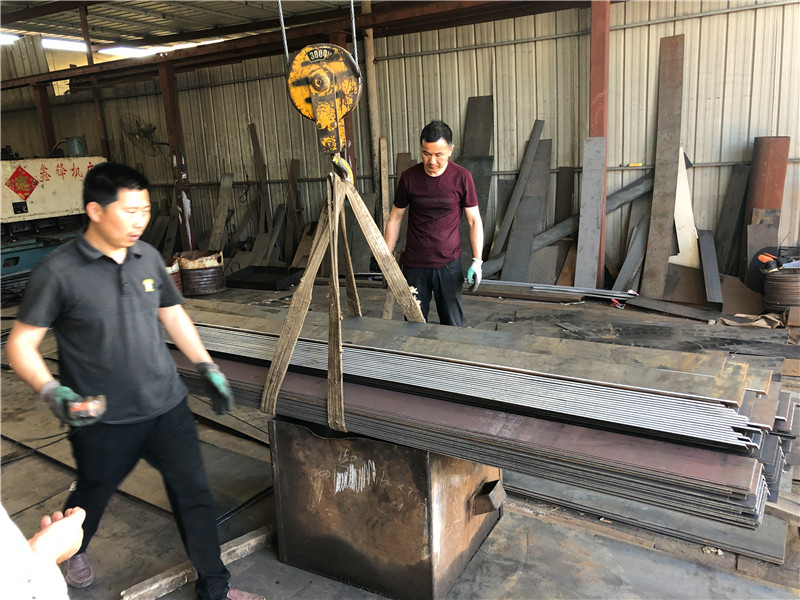

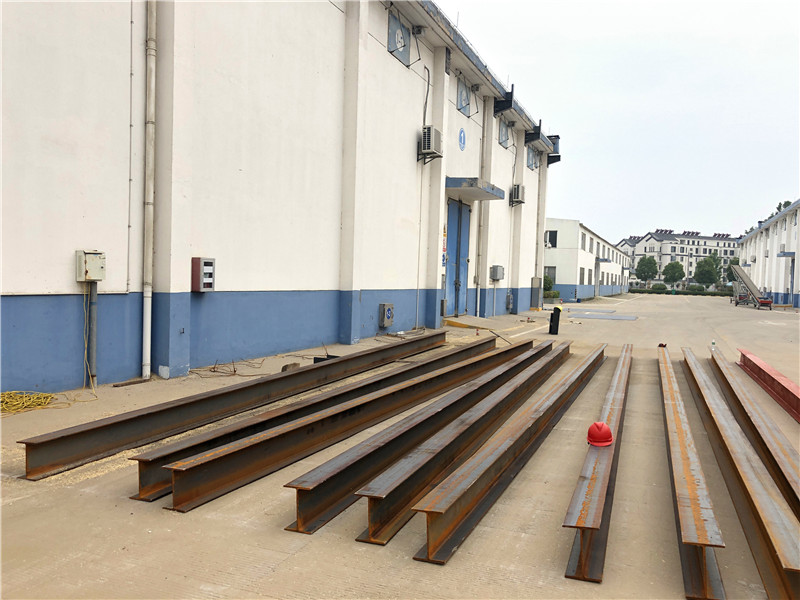

H300×200×8×12工字钢现场采购后，先后刷涂两遍防锈漆，确保防腐效果。托板采用6mm厚钢板，规格140×70mm，焊接在H钢上方，用于承载拱形屋顶瓦片的自攻螺钉固定。

彩涂卷材供应与成型

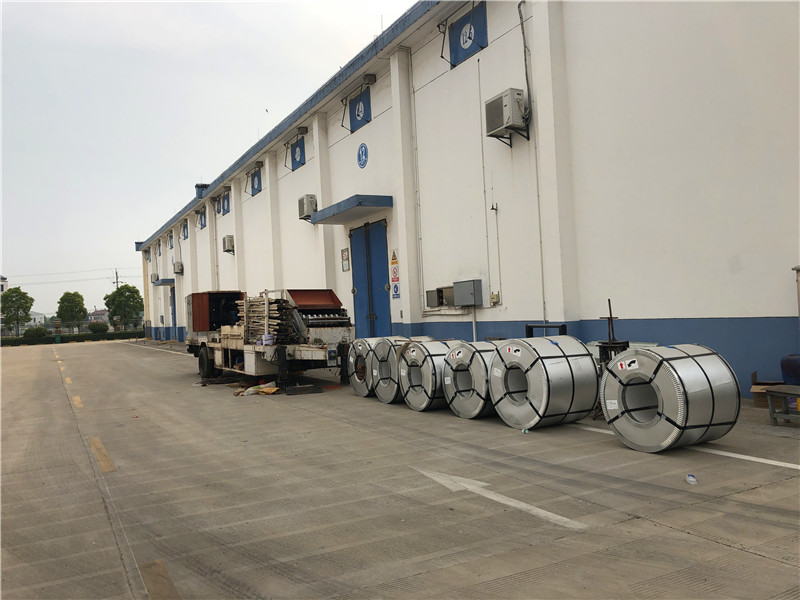

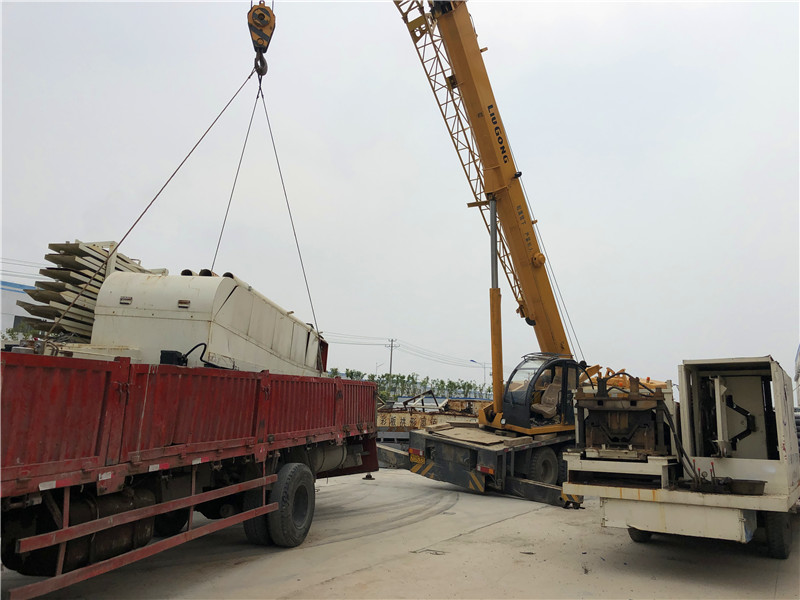

本工程采购的板材为TS280GD-Z彩涂卷，宽度914mm，厚度1.0mm。现场使用杰达钢结构自有的拱形屋顶压型设备进行成型，配备多台无梁起拱机，可按设计拱高精确控制波纹参数。

屋顶吊装与泛水处理

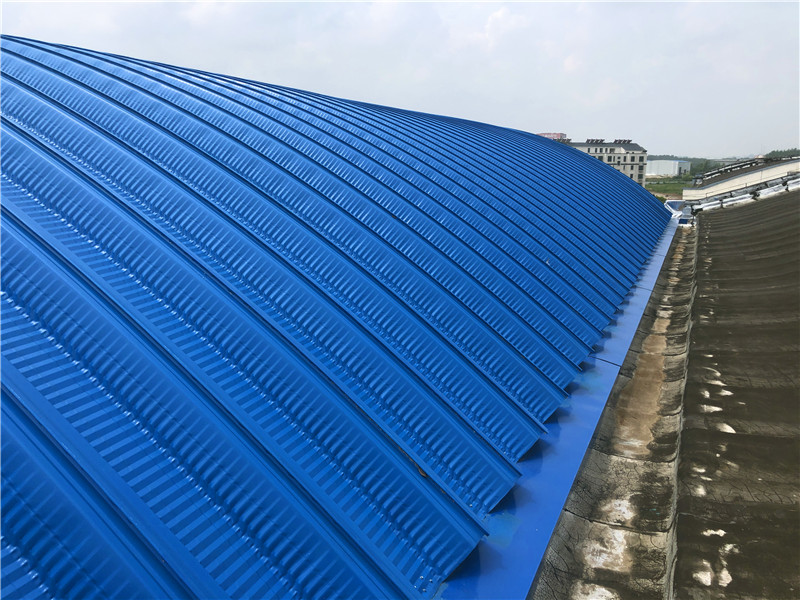

拱形屋顶成型后，通过吊车配合地面工人进行分段吊装。吊装完毕后，在屋面边缘铺设泛水板，将雨水引入天沟，确保屋顶防水无死角。泛水板接头采用玻璃胶密封处理，进一步增强防水效果。

质量要点与技术亮点

• 化学螺栓锚固采用规范工艺，确保墙体与钢结构连接的安全性
• H钢防锈漆涂装达到两遍要求，延长使用寿命
• 屋面采用机械锁边环环紧扣设计，消除螺栓穿孔漏水风险
• 泛水板与玻璃胶的组合防水方案，确保屋顶长期不渗漏
• 每个施工环节严格按照工程规范执行，质量与安全并重

常见问题

化学螺栓锚固在混凝土墙体上是否可靠？

化学螺栓通过专用粘合剂在孔内硬化后，形成机械咬合与化学粘合的双重固定。其抗拔力与混凝土等级和孔径相关，M20螺栓在C25混凝土中的抗拔力可达80kN以上，充分满足屋面结构荷载要求。

如何防止屋顶漏水？

拱形屋顶采用波纹锁边无螺栓设计，相邻瓦片通过卷边机咬合，形成密闭接缝。同时屋面泛水板和天沟设计使雨水迅速排走，玻璃胶密封处理消除接头渗漏隐患。这套组合方案能有效防止各类型渗漏。

该工程的使用寿命有多久？

采用热镀锌（100g以上）加彩涂钢板，耐腐蚀性能好。在淮安地区的气候条件下，正常维护情况下使用寿命可达30年以上。定期清理屋面积水是延长寿命的关键。

小结

江苏淮安粮库仓间罩棚工程是江苏杰达钢结构工程有限公司承建的标杆项目，从基础处理、钢结构安装、屋面铺设、防水处理等各环节都体现了专业施工水准。该项目的圆满完成，再次证明拱形波纹钢屋盖结构在粮食储备库改造中的可靠性与经济性。
