拱形屋顶吊车吊装方案与力学计算

拱形屋顶吊装是整个工程施工中最关键的环节，需要根据现场条件、建筑周边环境、屋顶跨度和重量等多个因素精心设计吊装方案。江苏杰达钢结构工程有限公司在江西某化工厂的拱形屋顶吊装项目中，遇到了特殊的现场条件，经过详细的力学计算和实地勘察，制定了科学的吊装方案。

现场条件分析

吊车位置困难

该化工厂甲类仓库的外侧环境复杂：路面跨度6.5米，树林跨度9.5米，仓库跨度15米，三者形成了严峻的吊装约束条件。吊车无法开入仓库内侧进行吊装，只能在外侧进行操作，这要求吊车臂长度必须足够长才能跨越树林到达仓库中心。

树木与视线障碍

现场有两颗树木枝叶繁茂，直接影响吊车驾驶员的视线和屋顶瓦片的吊装路线。吊装作业前必须进行树枝修剪，既要保留树木，又要为吊装让出足够的通道。

吊车选型与能力评估

吊车方案对比

经过施工队研究，最终选择了25吨K5型汽车吊车。这个选择的原因包括：

• 常规25吨吊车大臂长度仅33米，不足以满足需求
• 25吨K5吊臂长度达38米，比常规增加6米，与35吨吊车大臂长度相当
• 70吨吊车吊臂长40米，仅比25吨K5多2米，但体型、自重更大，性价比差
• 25吨K5是平衡点，既满足臂长要求，又保证了灵活机动

多次移车策略

为了安全和精确吊装，施工方不采用斜向吊装，而是计划将吊车移动4~5次，逐段吊装。该仓库长48米，这样每段吊装距离减少，吊臂的受力更均匀，安全系数更高。

力学计算与验算

吊装距离与吊臂长度计算

根据现场测量，吊车起吊点到吊装屋顶中心点的距离：

• 路面到仓库边缘：6.5÷2 = 3.25米
• 树林跨度：9.5米
• 仓库跨度到中心：15÷2 = 7.5米
• 总水平距离：3.25 + 9.5 + 7.5 = 20.25米

吊车自身高度3米，屋顶最高点为檐高6米加拱高3米共9米，所以吊臂末端到屋顶最高点的垂直距离为9−3 = 6米。根据勾股定理：

• 斜臂长度 C = √(A²+B²) = √(6²+20.25²) ≈ 21米

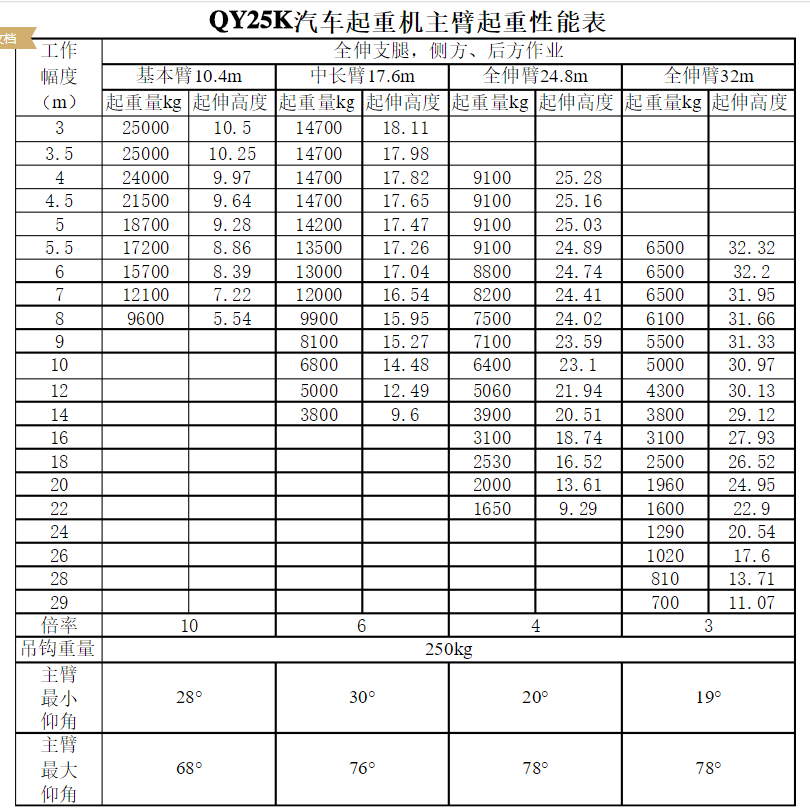

25吨K5吊车吊臂在32米位置仍能吊动1.6吨荷载，完全满足要求。

屋顶瓦片重量计算

单块拱形屋顶瓦片的参数：

• 瓦片长度：16.55米
• 宽度：0.914米（914mm）
• 厚度：0.0012米（1.2mm）
• 材料密度：7.85吨/m³（钢）
• 单块重量 = 16.55 × 0.914 × 0.0012 × 7.85 = 0.142吨

三块瓦片组装成一榀（一个吊装单位）：

• 三块瓦片重量 = 0.142 × 3 = 0.427吨
• 吊杆重量约120kg
• 一榀屋顶总重量 ≈ 0.65吨

这远小于25吨K5吊车在21米吊臂位置的吊装能力（可达1.6吨以上）。

施工工艺与安全措施

吊装前准备

• 清理施工场地，移除障碍物
• 修剪现场树枝，确保吊车操作视线清阔
• 进行安全技术交底，所有参与人员必须熟悉方案
• 检查吊车状况，验证制动、油压等关键系统

吊装过程管理

• 所有参与吊装的工人均配备对讲机，建立实时沟通渠道
• 吊车驾驶员、地面指挥、屋顶作业人员要保持常态联系
• 如发现任何异常立即停止作业，待排查后继续
• 禁止在吊装过程中进行其他操作，集中精力确保安全

常见问题

为什么要分段吊装而不是一次吊完？

长距离斜向吊装会导致吊臂受力复杂，容易出现摇晃或偏移。分段吊装虽然费时，但每次吊装距离短，受力条件明确，控制精度高，安全风险低。这是大跨度屋顶吊装的标准实践。

吊车是否需要现场拆卸后才能进出？

25吨K5吊车自重约25吨，按照标准的过载标准，是可以通过一般工业道路的。但具体能否进入还要看现场道路条件。如道路太窄或承重不足，需要提前进行道路加固或选择其他运输方式。

吊杆的耐久性如何？

吊杆由钢管制成，表面镀锌处理。在正常使用和维护下，可反复使用20年以上。使用后应清理干净、涂抹防锈油，存放在干燥环境，可保证长期可用。

小结

拱形屋顶吊装方案必须充分考虑现场条件、设备能力、安全要求等多个因素。江苏杰达钢结构工程有限公司通过力学计算、现场勘察和专业经验，制定了切实可行的吊装方案，确保了工程的高效与安全。如您的项目面临复杂的吊装条件，欢迎咨询我们的技术团队。
