河南濮阳30米跨原料库拱形波纹钢屋盖—结构设计与图纸

河南濮阳原料库拱形波纹钢屋盖是一项30米跨、长度85米的大型仓库屋覆工程，采用拱形波纹钢板结构，为原料堆放和储存提供防水、快速施工的解决方案。

工程基本概况

本工程由濮阳耐汇特公司建设，是其原料库工程的核心组成部分：

• 建设单位：濮阳耐汇特公司
• 工程地点：河南省濮阳市
• 建筑用途：原料库房
• 结构形式：拱形波纹钢屋盖+钢结构下部
• 设计使用年限：50年
• 工程安全等级：二级
• 抗震设防类别：丙类
• 抗震设防烈度：8度，第一组
• 场地建筑类别：Ⅲ类，特征周期0.45s

拱形屋盖结构参数

该原料库采用拱形波纹钢屋盖结构，主要技术指标如下：

• 屋盖跨度：30米
• 屋盖长度：85米
• 矢跨比：0.2（指拱高与跨度比例）
• 波纹钢板厚度：1.2mm
• 板型：YT6118型梯形槽截面
• 山墙：采用相同材质波纹钢板封闭

材料与规格选择

屋盖板材

拱形波纹钢屋盖采用高强度彩涂冷弯钢板：

• 牌号：TS280GD（热镀锌彩涂板）
• 颜色：黑灰色或深灰色，可根据需要调整
• 厚度：1.2mm
• 镀锌量：符合GB/T12754国家标准
• 连接件：自攻螺钉，每条板波谷处不少于3颗

钢结构材料

下部钢结构采用标准建筑用钢材：

• 钢梁、钢柱、墙梁：Q235B钢
• 地脚螺栓：Q345圆钢制作
• 冷弯薄壁型钢檩条：热浸镀锌，镀锌量250～275g/m²

荷载标准与设计计算

根据河南濮阳地区的气候条件和相关设计规范，确定的荷载标准值为：

• 屋面恒荷载：0.15KN/m²
• 屋面活荷载：0.30KN/m²
• 基本风压：0.55KN/m²（100年一遇）
• 基本雪压：0.40KN/m²
• 设计地震加速度：0.20g

结构计算采用PKPM4.3分析软件，确保在规定荷载下的安全可靠性。

设计图纸详解

方案设计图

河南濮阳原料库工程的方案设计图：

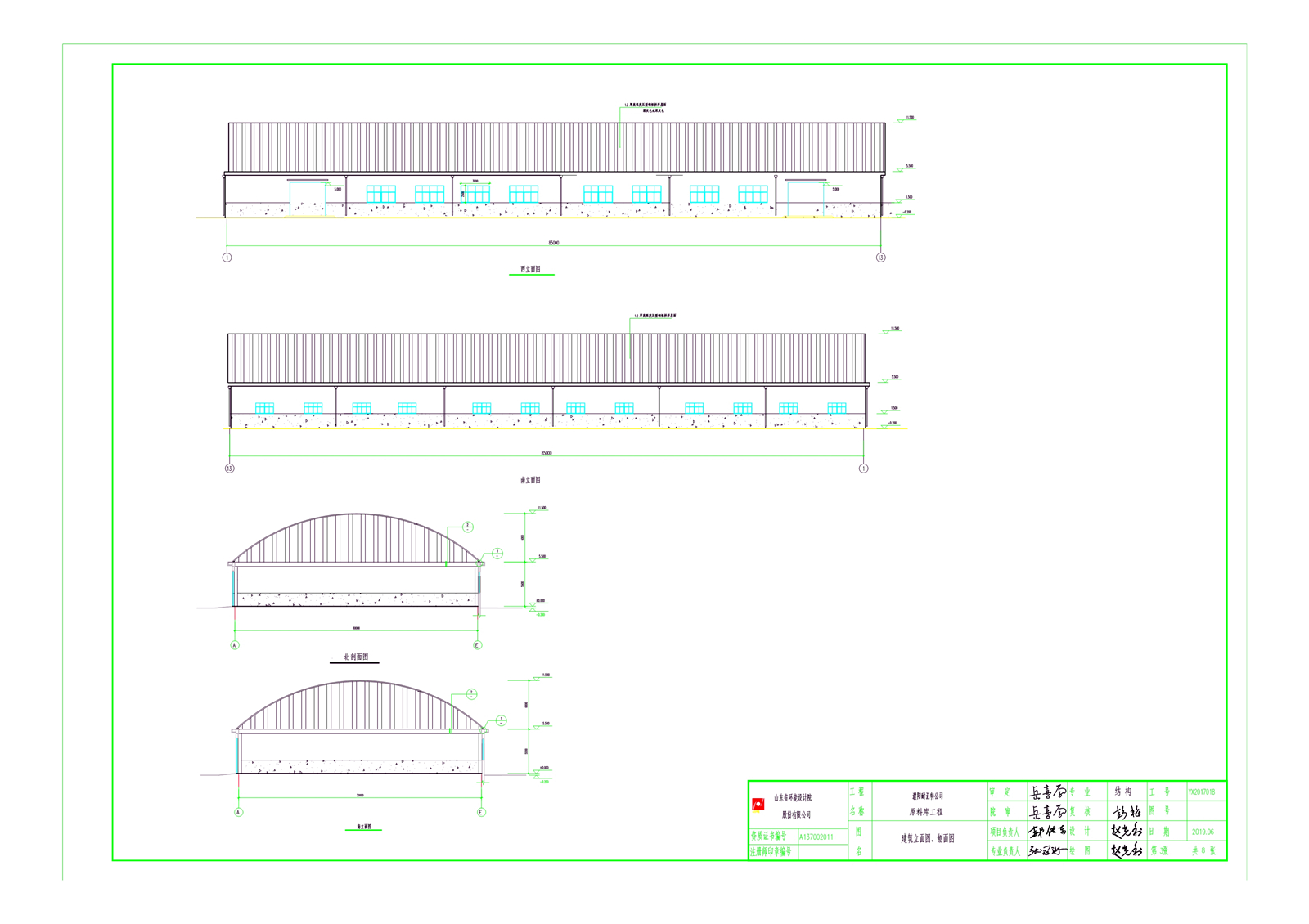

拱形屋盖纵向剖面图

清晰展示85米长的拱形屋盖结构、坡度、支撑体系：

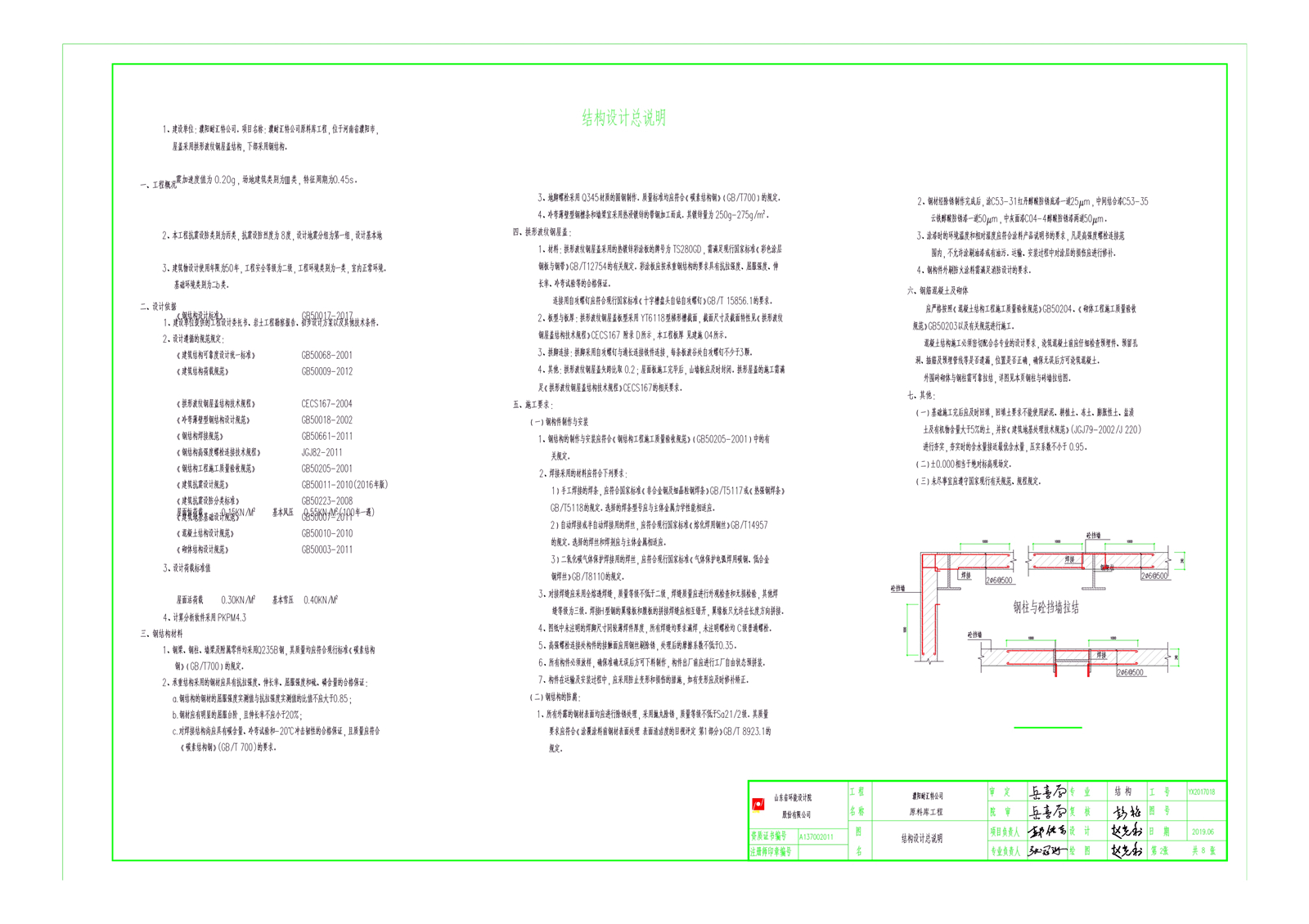

拱形屋盖结构设计说明

工程的结构设计总说明，包含工程概况、设计依据、材料规格、施工要求：

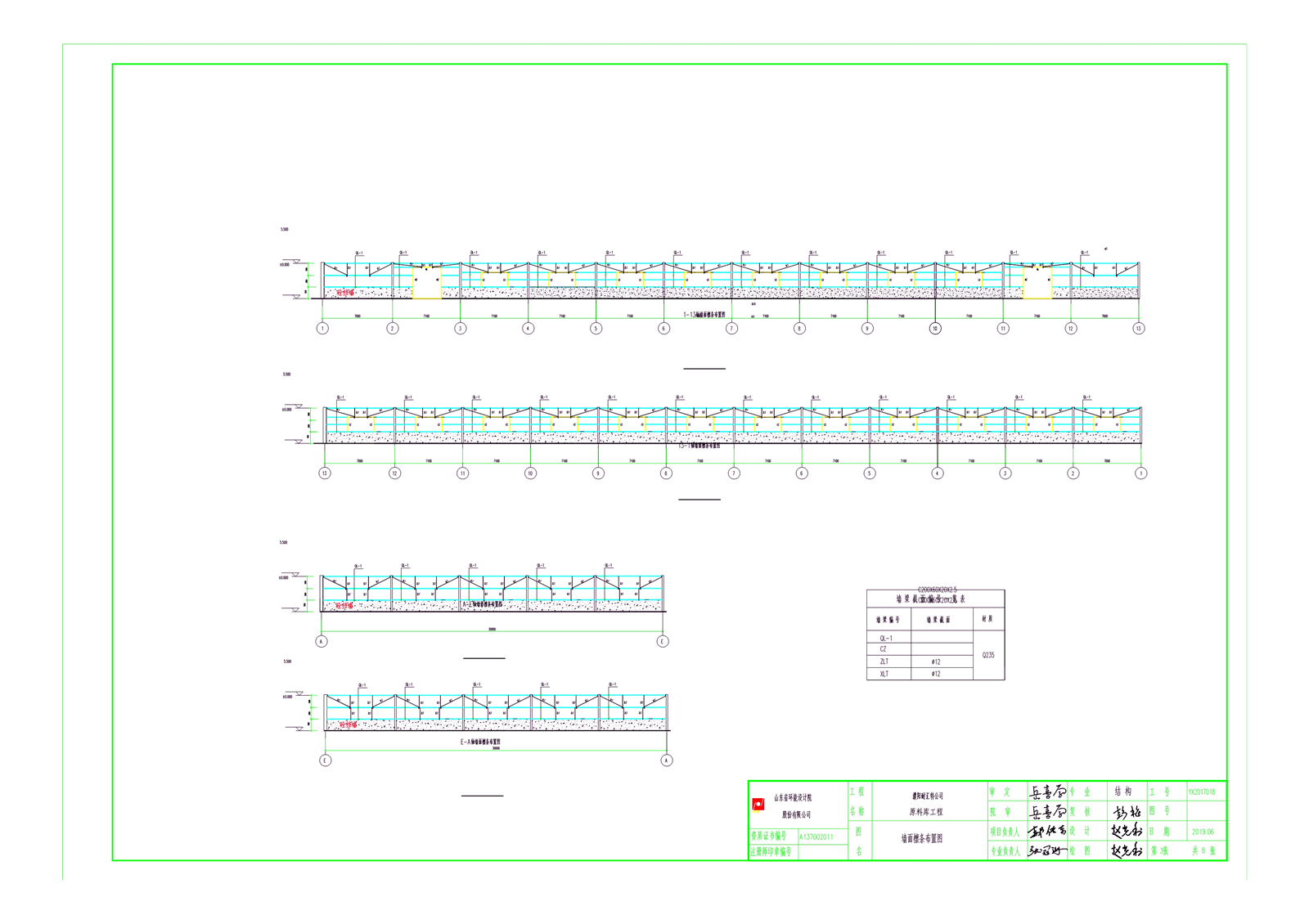

墙面檩条布置图

侧墙檩条的布置和连接构造：

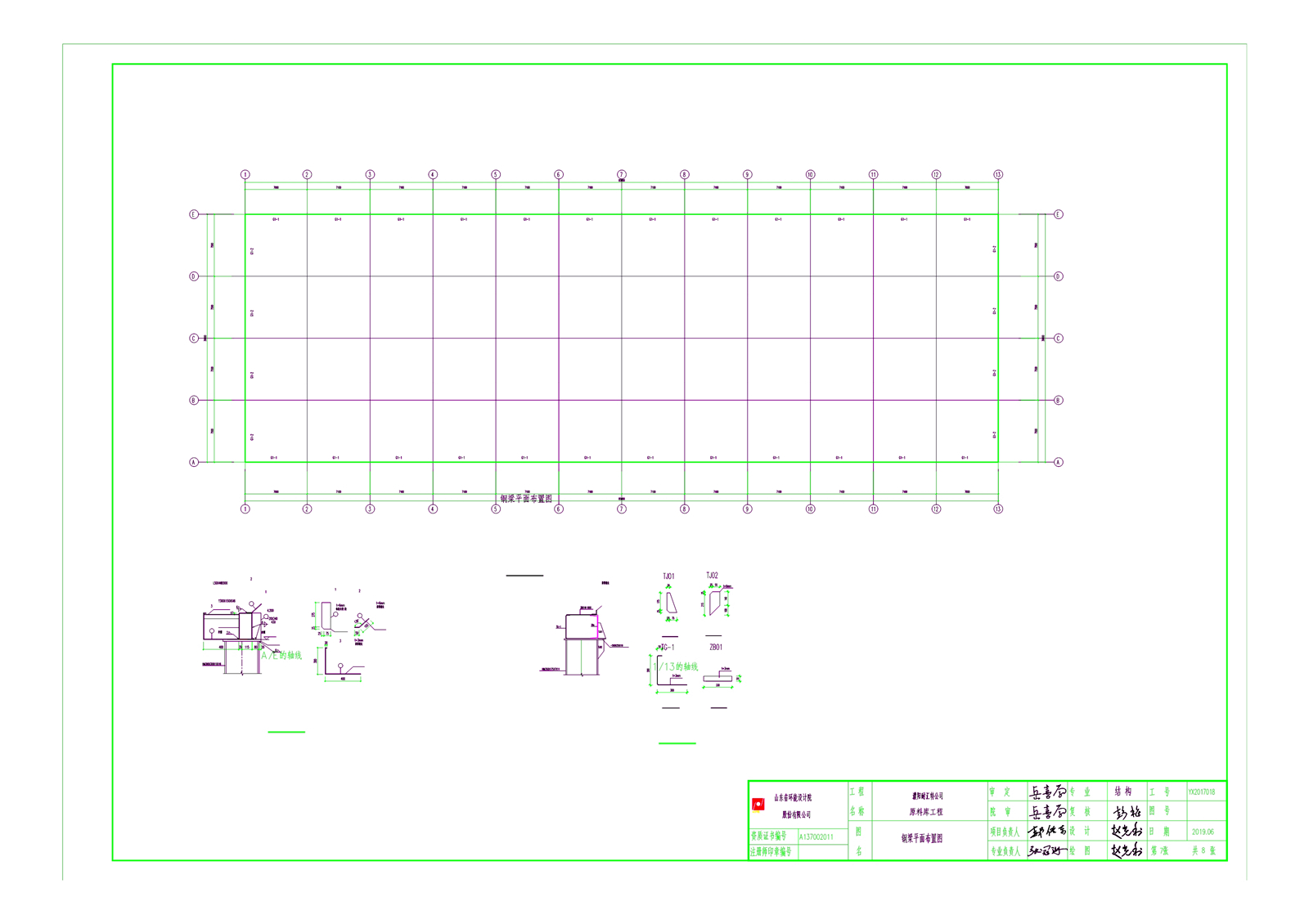

钢柱基础平面布置

地基处理和钢柱支座的平面布置图：

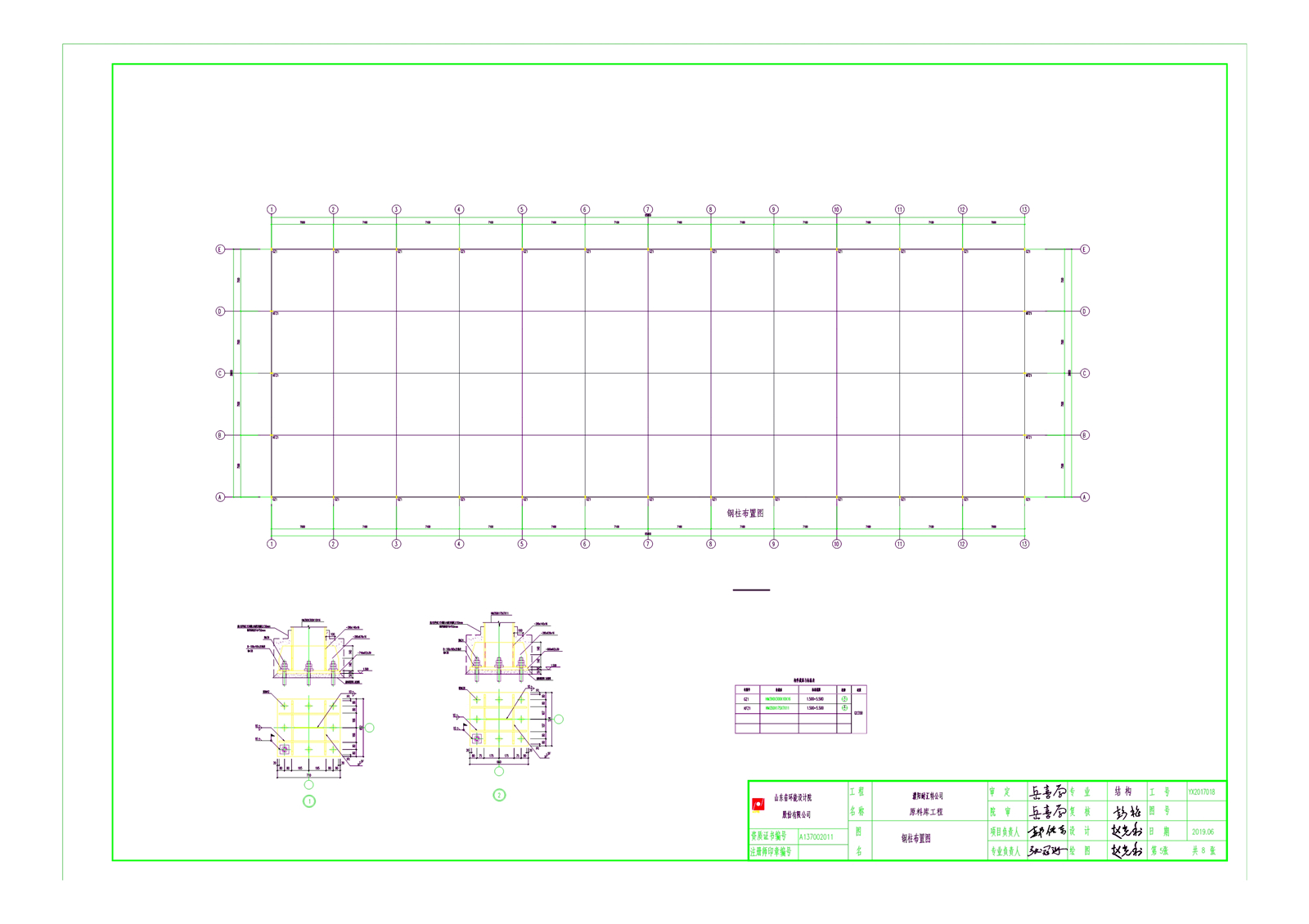

天沟与柱顶布置

钢结构天沟及钢柱顶端的细部构造布置：

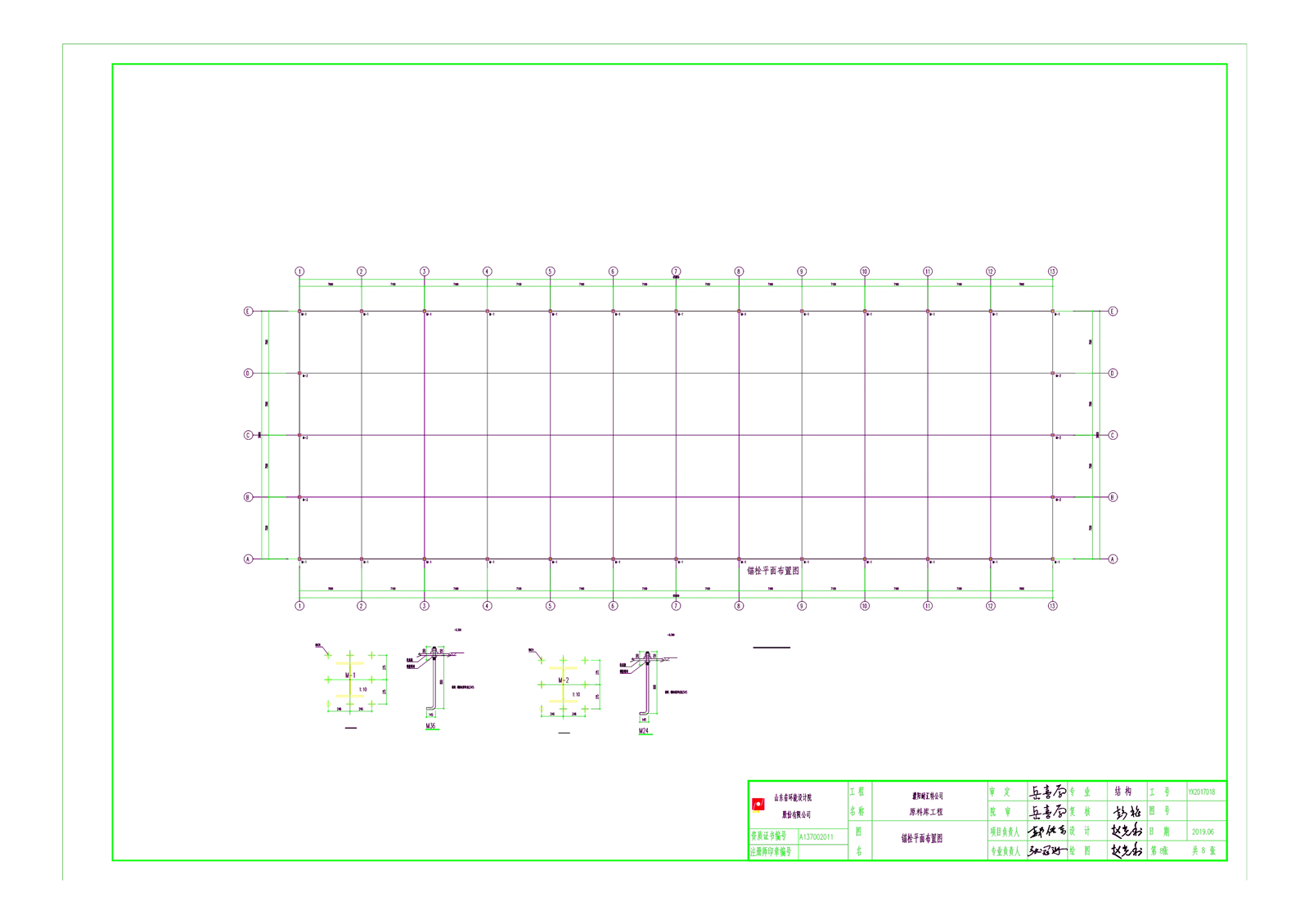

屋面板水平布置

拱形波纹钢屋盖原料的水平布置，显示30米跨度的板片排列方式：

完整设计文档

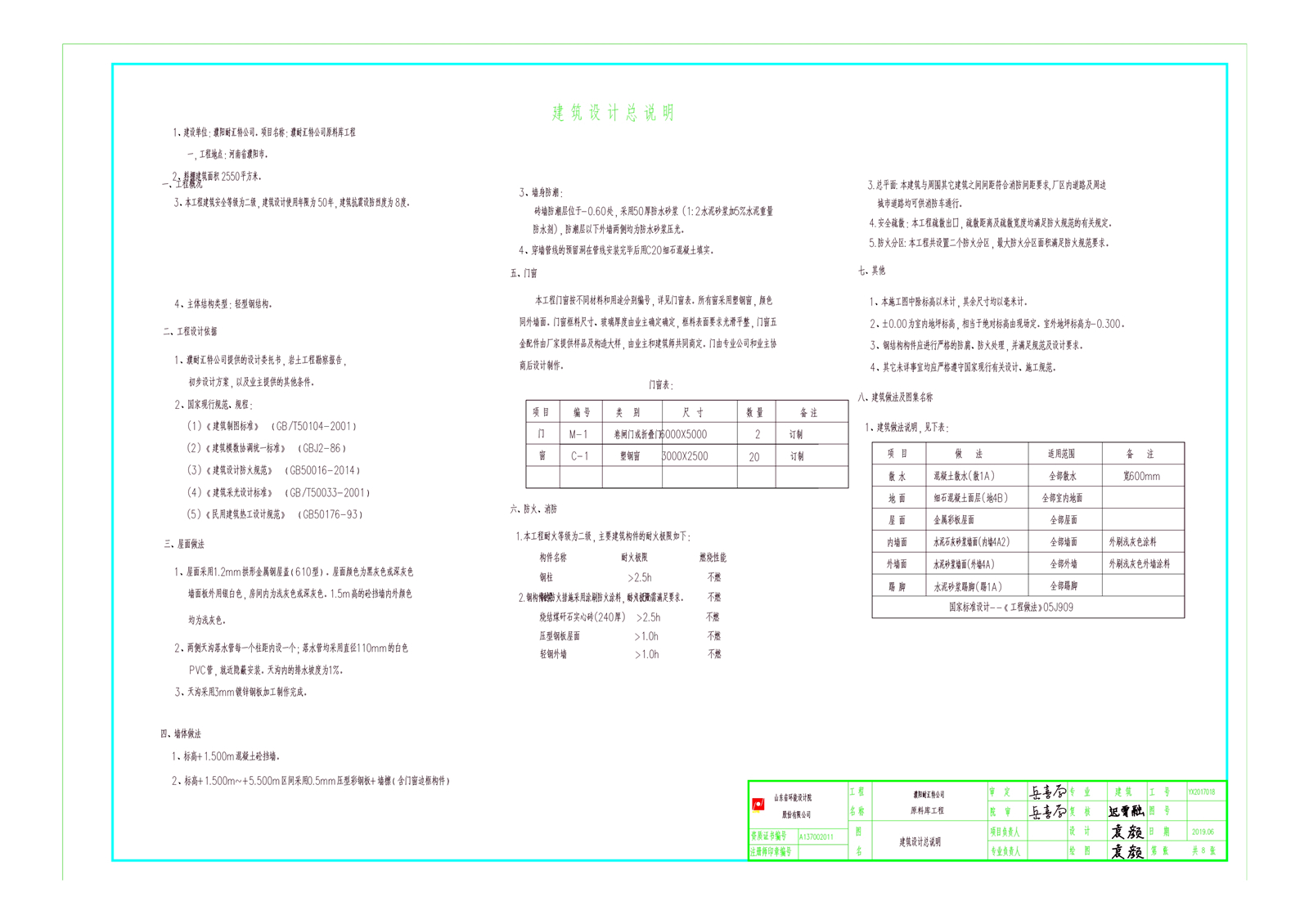

工程设计的首页总览文档：

常见问题

TS280GD材料与普通波纹钢板有什么区别？

TS280GD是高强度冷弯成型钢板，采用热镀锌和彩涂工艺，具有更高的强度和更好的耐腐蚀性。相比低强度钢板，它能在相同厚度下承受更大的荷载，经济性更佳，特别适合30米以上的大跨度拱形屋盖。

矢跨比0.2意味着什么？

矢跨比是拱高与跨度的比值。0.2表示拱高约为跨度的1/5，对于30米的跨度，拱高约6米。这个比例在北方地区广泛应用，既保证了足够的排水排雪能力，又兼顾了材料经济性。

原料库的防腐处理如何进行？

钢结构采用抛丸除锈（Sa21/2级以上）、多层防漆涂装，包括红丹醇酸防锈底漆(25μm)、云铁醇酸防锈漆(50μm)、醇酸防锈面漆(100μm)；波纹钢板本身采用热镀锌彩涂，可长期抵抗工业环境腐蚀。

小结

河南濮阳30米跨原料库拱形波纹钢屋盖工程充分体现了现代钢结构在大跨度工业建筑中的优势。采用TS280GD高强度材料、科学的结构设计和严格的施工规范，确保了建筑的安全性、耐久性和经济性。江苏杰达钢结构工程有限公司在此类原料库、仓储、工业厂房等项目上具有丰富的经验，能为业主提供完整的设计施工一体化解决方案。
