拱形波纹钢屋盖荷载计算与设计方法

拱形波纹钢屋盖的设计计算涉及多种荷载类型的综合组合，包括恒荷载、风荷载、活荷载等。准确计算各类荷载的效应是确保拱形屋顶结构安全可靠的关键。本文介绍拱形波纹钢屋盖的荷载计算原理与设计方法。

荷载类型与基本取值

恒荷载计算

恒荷载主要包括屋盖自重和附加固定荷载，其计算基础是彩板的质量密度和厚度：

• 计算公式：q恒荷载 = q自重 = 7.85 × n × t
• 其中7.85为彩板质量密度（吨/立方米）
• n为单位投影面积重量系数，计算方式为：n = (弧长/跨度) × (914/610)
• t为彩板厚度（毫米）

恒荷载的准确计算需要考虑拱形弧长与跨度的关系，以及不同波纹形式下的单位面积重量系数。914和610分别代表原始彩板宽度和成型后单元板宽度的比值。

风荷载与活荷载

风荷载和活荷载（包括雪荷载）的标准取值为：

• 风荷载：30千克/平方米（作为横向荷载）
• 活荷载（雪荷载）：50千克/平方米（作为竖向荷载）

荷载组合与设计值计算

竖向荷载组合

恒荷载和活荷载均为竖向荷载，按以下公式进行组合设计：

• q竖向设计值 = 1.3 × q恒荷载 + 1.5 × q活荷载
• 这个组合系数（1.3和1.5）反映了不同荷载类型的可靠度要求

横向荷载组合

风荷载作为横向荷载，其设计值为：

• q横向设计值 = 1.5 × q风荷载

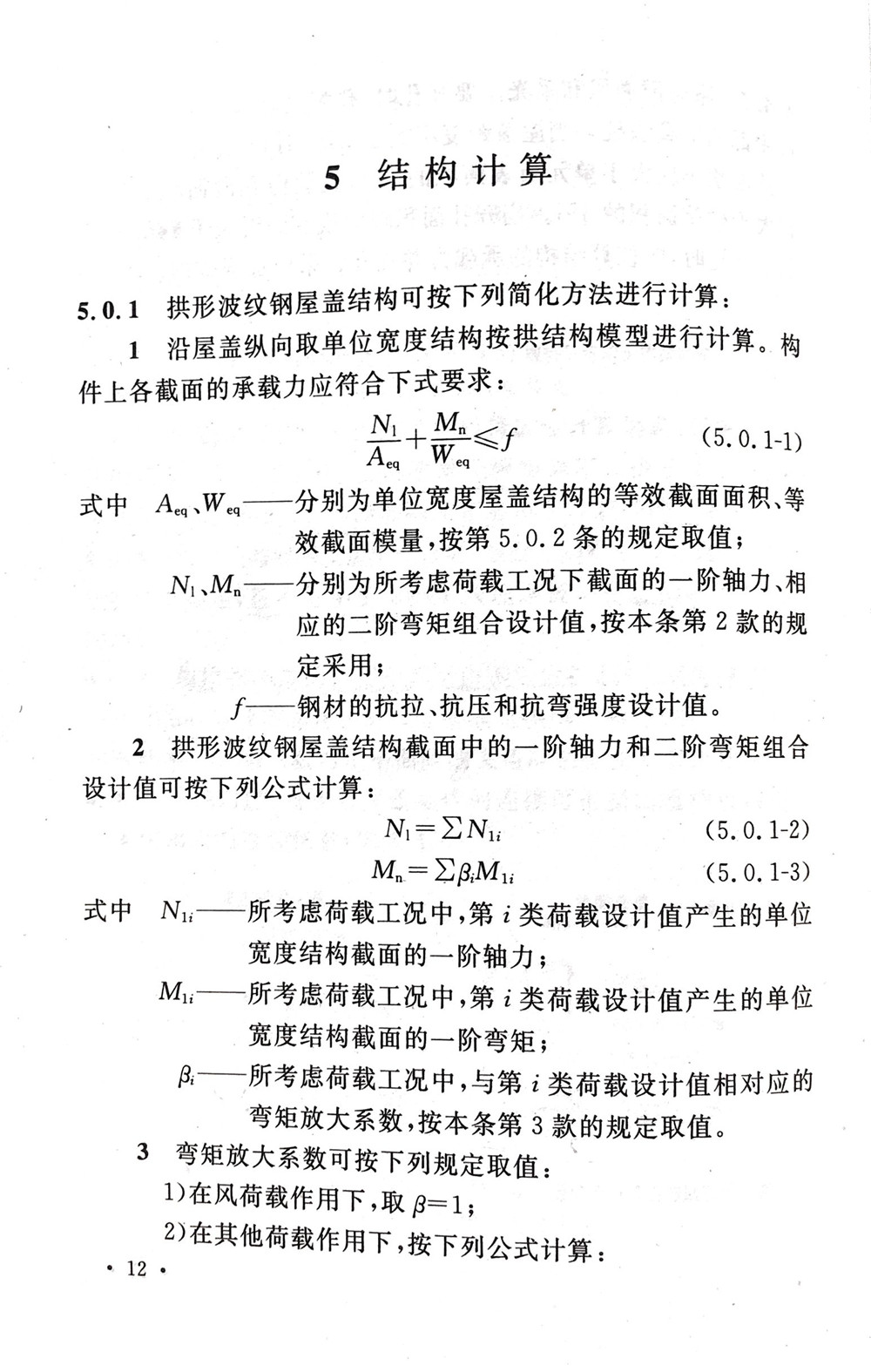

截面承载力验算

基本承载力公式

拱形屋盖构件上各截面的承载力应符合以下要求：

• N1/Aeq + Mn/Weq ≤ f
• 其中N1为所考虑荷载工况下截面的一阶轴力
• Mn为所考虑荷载工况下截面的相应的二阶弯矩组合设计值
• Aeq为单位宽度屋盖结构的等效截面面积
• Weq为单位宽度屋盖结构的等效截面模量
• f为钢材的抗拉、抗压和抗弯强度设计值

一阶轴力和二阶弯矩计算

根据《拱形波纹钢屋盖结构技术规程（试用）》CECS167:2004的规定：

• 一阶轴力：N1 = ∑Ni（对所有荷载类型求和）
• 二阶弯矩：Ma = ∑βi × Mi（对所有荷载类型求和，考虑弯矩放大系数）

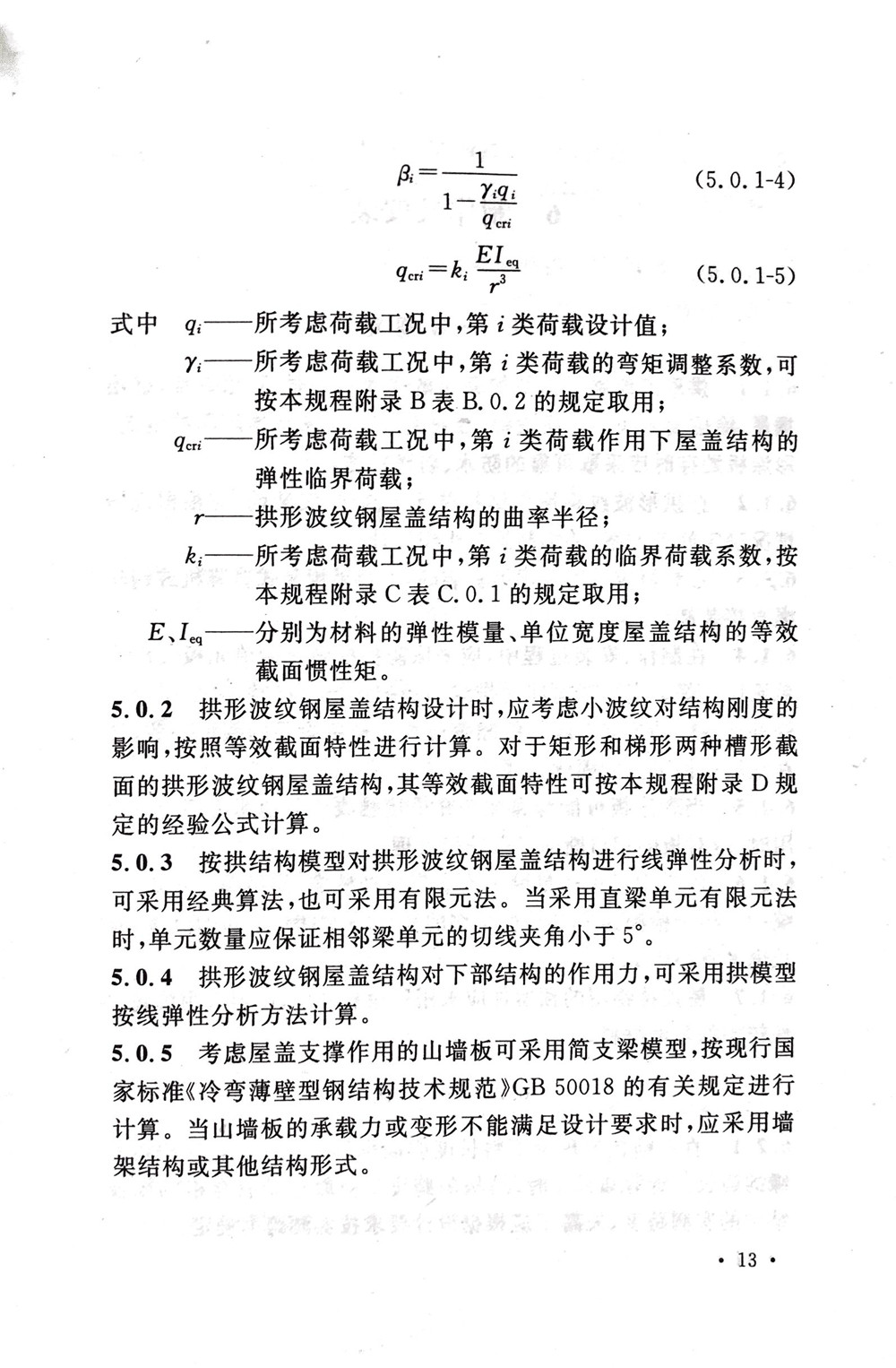

弯矩放大系数与临界荷载分析

弯矩放大系数β的确定

弯矩放大系数βi反映了二阶效应（几何非线性）对结构受力的影响：

• 在风荷载作用下，取β = 1（不需要放大）
• 在其他荷载（特别是竖向荷载）作用下，需要按照公式计算β值
• β的计算涉及弯矩调整系数γi、临界荷载Qai、曲率半径r等参数

临界荷载与稳定性分析

临界荷载系数ki和弹性临界荷载Qai的确定参考CECS167规程附录C。这些系数考虑了拱形结构的几何稳定性和材料特性：

• 弹性模量E和等效截面惯性矩Ie用于计算拱形屋盖的刚度特性
• 较小的临界荷载表示结构容易失稳，需要采用更厚的板材

等效截面特性计算

波纹对结构刚度的影响

拱形波纹钢屋盖在设计时应考虑小波纹对结构刚度的影响。对于矩形和梯形两种槽形截面，应按照等效截面特性进行计算，而不是简单地用平板面积和惯性矩。

经验公式与计算方法

根据CECS167:2004附录D，等效截面特性（等效截面面积Aeq和等效截面模量Weq）可按规定的经验公式计算。这些经验公式是基于大量试验和工程实践总结得出的，能够准确反映波纹形态对截面特性的影响。

有限元分析与线弹性计算

经典算法与有限元法

拱形波纹钢屋盖的线弹性分析可采用经典算法，也可采用有限元法。采用直梁单元有限元法时，单元数量应保证相邻梁单元的切线夹角小于5°，以保证计算精度。

下部结构受力计算

拱形屋盖对下部结构（如钢柱、基础等）的作用力应采用拱模型按线弹性分析方法计算，得出轴向压力和弯矩的组合作用。

常见问题

为什么需要考虑二阶弯矩（二阶效应）？

在竖向荷载作用下，拱形结构会产生水平位移，这种位移会产生额外的弯矩，称为二阶弯矩。随着荷载增加，二阶弯矩也增加，最终可能导致结构失稳。因此设计时必须考虑这种非线性效应，通过弯矩放大系数β来反映这一影响。

等效截面面积与实际截面面积有什么区别？

实际截面面积是波纹钢板的几何截面面积，而等效截面面积考虑了波纹形态对结构刚度和承载力的影响。波纹的存在既增加了材料的强度，又增加了自重。等效截面特性能够准确反映这种综合效果。

为什么山墙板可以用简支梁模型计算？

山墙板（端面板）通常由屋盖自身的支撑作用和基础支撑组成，可以按照简支梁模型进行计算。当山墙板的承载力或变形不能满足要求时，需要采用墙架结构或其他形式以增加刚度。

小结

拱形波纹钢屋盖的荷载计算是一个综合过程，涉及恒荷载、风荷载、活荷载的准确取值，各类荷载的合理组合，二阶效应的充分考虑，以及等效截面特性的精确计算。按照《拱形波纹钢屋盖结构技术规程（试用）》CECS167:2004进行设计计算，可以确保结构的安全可靠。江苏杰达钢结构工程有限公司拥有专业的结构设计人员，能够为各类拱形屋盖工程提供准确的荷载计算和结构验证服务。
