24米跨拱形屋顶山墙图纸构造详解

24米跨拱形屋顶山墙图纸是拱形屋面建筑中的关键构造节点设计，通过标准化的单元板布置能有效指导现场安装工作。本文展示江苏杰达钢结构工程有限公司的实际工程设计方案。

山墙构造基本参数

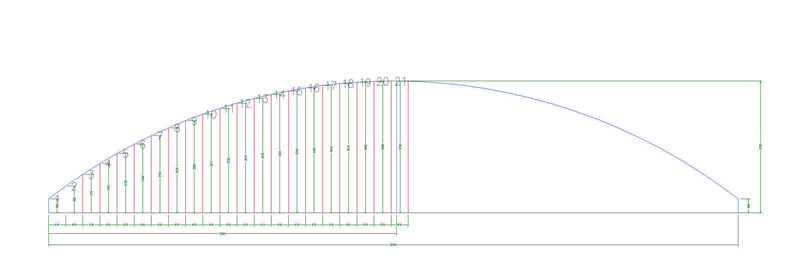

本工程24米跨拱形屋顶，拱高为4.8米，采用1.2mm厚板材。山墙区域采用拱形屋顶直槽板21块，单块板宽度为610mm，板高从底部0.5m逐级递增至拱顶4.8m。

半跨山墙单元板布置

板材规格与布置方式

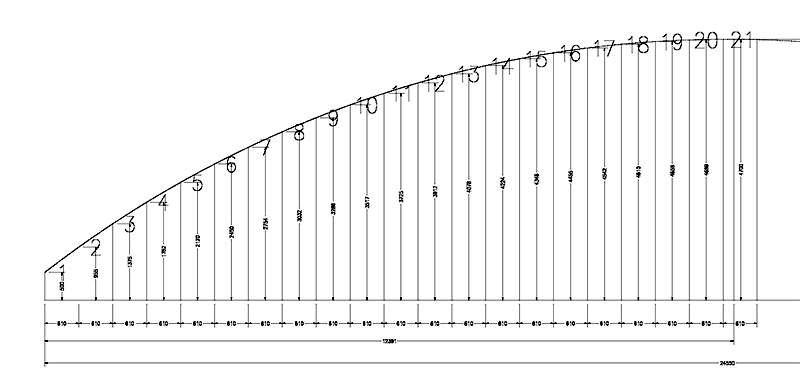

半跨拱形屋顶山墙共需21块拱形屋顶直槽板，按照标准咬口方式连接。每块板的跨度为610mm，实际长度需按现场实测为准。单元板布置图清晰显示了各板材间的搭接关系和固定方式。

施工参考案例

常州工程现场实景对照

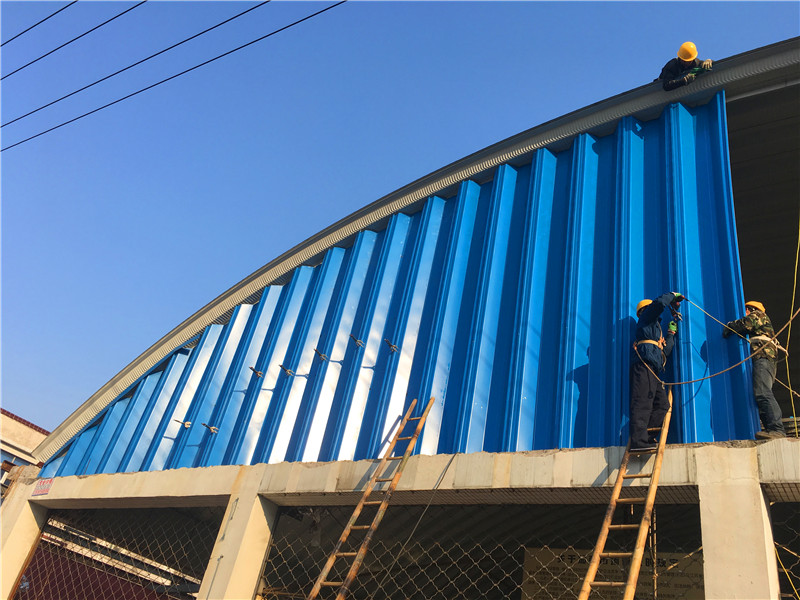

为便于工程团队更直观地理解山墙构造，技术员特附常州圩塘菜市场2017年施工工程照片。该工程山墙单元板宽度同为610mm，实现了图纸设计与现场施工的精确对应。具体详见《常州综合市场拱形屋顶拆换》。

技术交付与支持

本拱形屋顶山墙图纸原始文件为CAD版本。江苏杰达钢结构工程有限公司可根据需要提供完整的拱型波纹钢屋盖结构相关图纸图集及技术资料，欢迎联系获取帮助。

常见问题解答

山墙板材宽度为何选择610mm？

610mm宽度是与压型设备配置相匹配的标准规格，能确保板材充分利用和安装效率。同时这一尺寸在结构性能和施工便利性间取得较好平衡。

现场安装时如何确保板材对位准确？

应在山墙基础放线时即确定基准线，每块板材安装前进行水平和竖向校验。相邻板材的咬口应紧密，避免产生缝隙和漏水隐患。

山墙与屋面板的连接处如何处理？

山墙板与主屋面拱板的连接处需采用防水圈、防雨条等配件，确保整体气密性。建议由专业技术人员现场确认连接细节。

小结

24米跨拱形屋顶山墙的标准化设计能有效降低施工风险。江苏杰达钢结构工程有限公司拥有丰富的同类工程经验，可为不同跨度和规格的拱形屋顶项目提供精细化的山墙构造方案和现场指导。
