福建邵武粮库拱形屋顶加盖施工案例

福建邵武直属库拱形屋顶加盖工程是一项大跨度钢结构建筑项目，采用拱形波纹钢屋盖覆盖既有粮库平房仓，通过混凝土排架与钢排架组合结构，实现了存储空间的高效升级。本项目展示了拱形屋盖在仓储建筑中的应用优势与施工工艺。

工程基本情况

仓间罩棚设计

1#、2#仓间罩棚主要参数：

• 建筑高度14.902m
• 占地面积1320.35m²
• 混凝土排架结构，跨度17.72m，柱距6.0m
• 建筑长度73.08m，宽度18.10m
• 屋面采用0.9mm海蓝色拱形波纹钢屋盖

3#仓间罩棚主要参数：

• 建筑高度14.06m
• 占地面积1402.85m²
• 混凝土排架及钢排架结构，跨度15.00m，柱距6.0m
• 建筑长度91.33m，宽度15.19m
• 屋面采用0.9mm海蓝色拱形波纹钢屋盖

屋顶加盖设计

平仓房屋盖工程共4栋，在平仓房上空增设拱形波纹钢屋盖：

• 棚罩底标高10.830m，顶标高15.685m
• 1#、2#、3#跨度24.00m，4#跨度24.00m，柱距均6.0m
• 1#、2#、3#长度73.08m，4#长度91.38m，宽度均24.00m
• 屋面采用1.2mm拱形波纹钢屋盖热镀锌彩涂板TS280GD+Z，海蓝色

结构设计要点

仓间罩棚结构体系

1#、2#仓间罩棚采用现浇钢筋混凝土框架结构，无基础设计，承重混凝土强度等级C25P6，拱形屋盖跨度17.72m单跨。

3#仓间罩棚采用现浇钢筋混凝土框架与人工挖孔墩基结构，墩端支承于细砂，承载力特征值f=120KPa，混凝土等级C25P6，拱形屋盖跨度15.00m。

屋顶加盖结构体系

平仓房屋盖采用钢梁加拱形波纹钢屋盖组合，下部为混凝土柱支撑，拱形屋盖跨度24.28m单跨设计。

施工实景展示

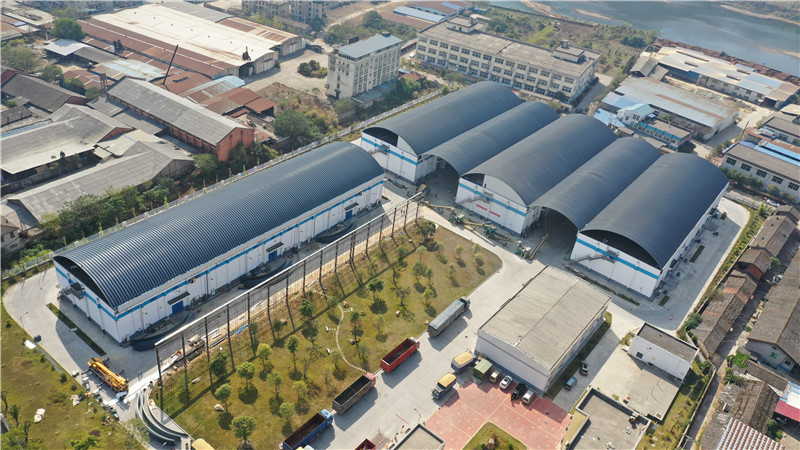

从高空鸟瞰可见，工程已完成4栋屋顶加盖和2栋仓间罩棚施工，各跨屋顶采用铁青灰色拱形屋顶瓦片，厚度从0.9mm至1.2mm不等。

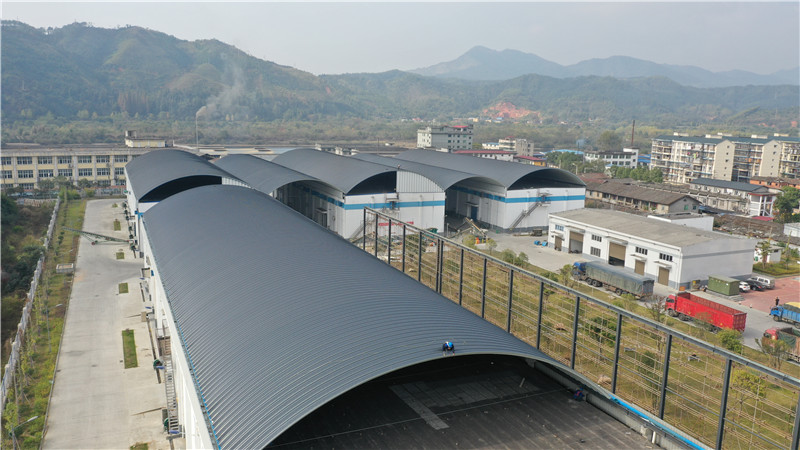

工程接近竣工时的拍摄，拱形屋顶加盖施工基本完毕，剩余3#仓间罩棚进行最后吊装阶段。

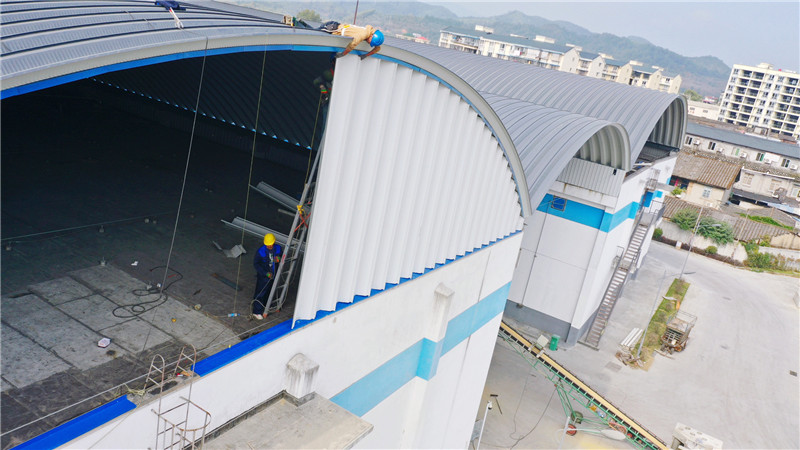

工程原有粮库屋盖加盖的两端山墙采用白色TS280GD-Z1.2mm厚彩涂卷进行封闭，山墙上下口包边采用海蓝色处理，确保整体美观与防水效果。

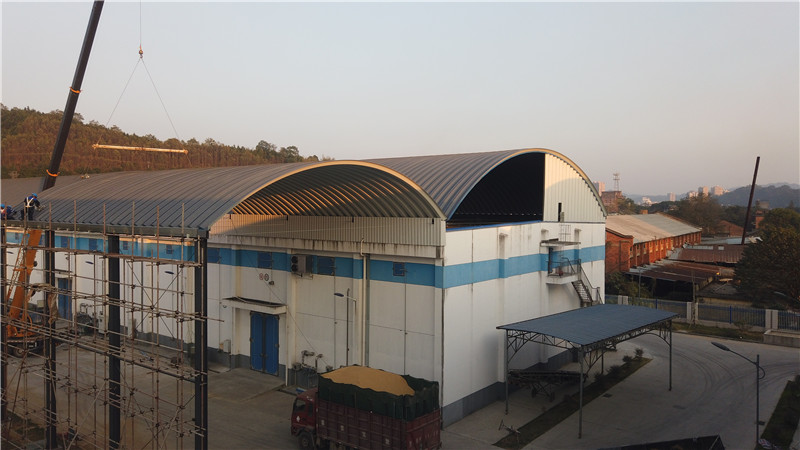

夕阳西下，最后一栋仓间罩棚施工进行中。对比可见，屋顶加盖跨度为24m、厚度1.2mm，仓间罩棚跨度为15m、厚度0.9mm，不同的设计满足各区域功能需求。

常见问题

拱形波纹钢屋盖有什么优势？

拱形波纹钢屋盖具有自重轻、跨度大、安装快、成本低等优点，特别适合仓储、厂房等大空间建筑，具有强抗压性与防水性能。

不同厚度的拱形屋盖如何选择？

屋盖厚度选择需根据跨度、风雪荷载等设计条件确定。本项目仓间罩棚采用0.9mm、屋顶加盖采用1.2mm，分别适应不同的使用工况。

拱形屋盖施工周期需要多长？

施工周期受工程规模、气候条件等影响，大跨度拱形屋盖从准备到竣工通常需要2-4个月。该项目多栋并行施工约3个月完成。

小结

福建邵武直属库拱形屋顶加盖工程成功展示了现代钢结构技术在粮仓升级改造中的应用。江苏杰达钢结构工程有限公司通过合理的结构设计、高效的施工工艺和严格的质量管理，为业主提供了安全、美观、经济的解决方案。如有拱形屋盖设计与施工需求，欢迎联系我们。
