拱形屋顶侧面封闭与山墙门施工算量清单_参数规格详解

拱形屋顶侧面封闭与山墙门安装是钢结构拱形屋面工程的重要施工环节，需要通过精确的算量和规格选择来确保工程质量。江苏杰达钢结构工程有限公司根据实际施工经验，总结了详细的材料清单和参数规格。

天沟封闭工程算量

彩钢瓦封闭面积

• 1#边天沟：1.6米×74米=118.4平方米
• 1#中天沟：1.6米×74米=118.4平方米
• 2#中天沟：1.6米×74米=118.4平方米
• 2#边天沟：1.6米×74米=118.4平方米
• 3#中天沟：1.6米×74米=118.4平方米
• 3#边天沟：1.6米×74米=118.4平方米
• 4#边天沟：1.6米×92米=147.2平方米
• 4#中天沟：1.6米×92米=147.2平方米
• 合计面积：944.8平方米

镀锌角钢材料需求

• 1#：边跨+中沟=325.6米
• 2#：中沟+中沟=355.2米
• 3#：边跨+中沟=325.6米
• 4#：边跨+中沟=404.8米
• 合计：1411.2米

化学螺栓用量

（M10一米一布）

• 1#：74米×2道=148根
• 2#：74根×2道=148根
• 3#：74根×2道=148根
• 4#：92根×2道=184根
• 合计：628根

边天沟包边长度

• 1#：74米×1道×1.05%（重叠）=77.7米
• 3#：74米×1道×1.05%（重叠）=77.7米
• 4#：92米×1道×1.05%（重叠）=96.6米
• 合计：252米

注：上述天沟封闭工程量未计入侧面约1.6米高×60厘米宽的面积。

车库钢结构安装材料清单

基础与柱脚件

• 地脚螺栓（M24×1000）：48根（计算：6根/柱×8根）
• 螺帽（M24）：144只（计算：3个/根×6根/柱×8根）
• 垫片（100×100×10）：48块（计算：6块/柱×8根）
• 地脚板（560×360×20）：8块（每柱底一块）
• 封头板（350×350×16）：8块（每柱顶部一块）

主要钢构件

• 钢柱（H340×250×9×14）：24米（每根柱3米高，共8根柱子）
• 高强螺丝（M20×85）：32根（每根柱顶部4根×8根）
• 横梁（H300×200×8×12）：24米（每道横梁6米×4道）
• 加筋板（90×280×12）：28块

拉锚与屋盖材料

• 钢丝绳（M12）：54米
• 夹头（M12）：24个
• 花篮螺丝（M20）：8个
• 托板（5mm）：24米
• 屋顶瓦：330米

车库建筑面积

• 1#：12.4米×6米=74.4平方米
• 2#：15.4米×6米=92.4平方米
• 合计：166.8平方米

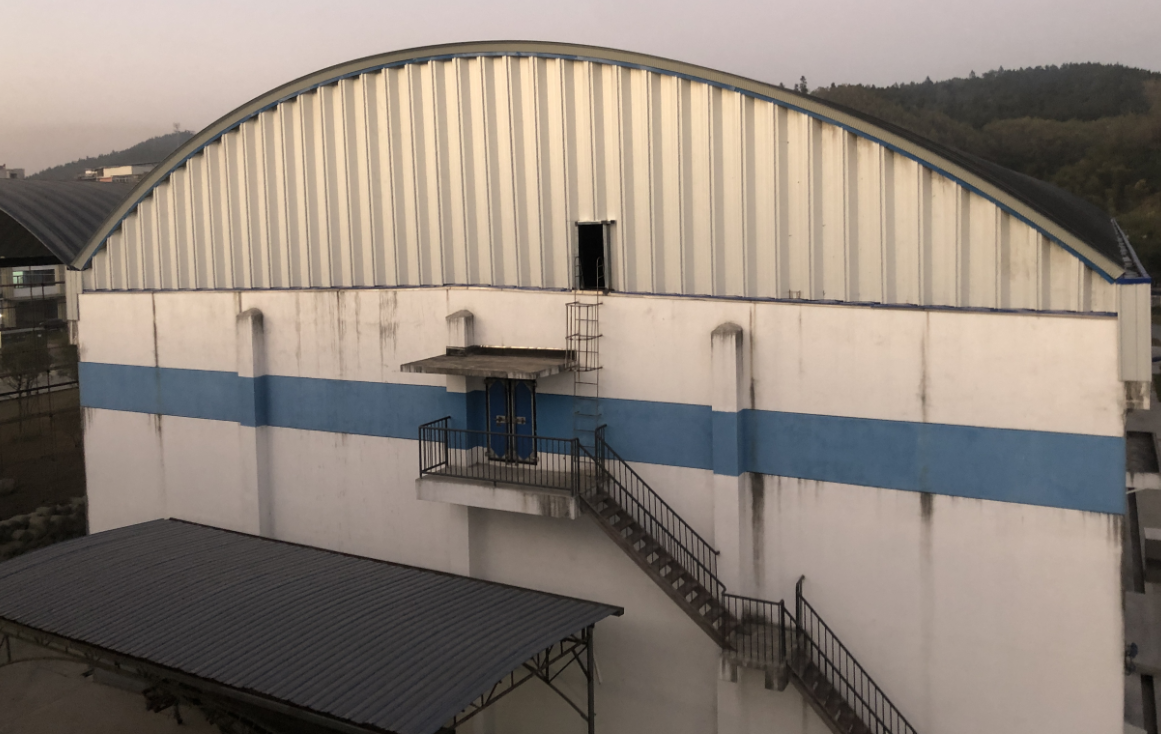

山墙检修门安装方案

拱形屋顶山墙共设8道检修门，每道门的构成及材料规格如下：

单扇门构成材料

• 镀锌角钢L50×5：用于门框骨架
• 铰链：2个/扇门
• 插销：2个/扇门
• 门彩钢瓦：80×140（实际面积）
• 辅助耗材：钻尾钉、焊条、玻璃胶等

门护栏材料清单

• 镀锌扁铁：80厘米×7道
• 镀锌扁铁：160厘米×1道

常见问题

天沟封闭为什么需要镀锌角钢？

镀锌角钢具有防腐性能好、强度高、易于焊接的优势。在天沟这类容易积水的部位，镀锌处理可以有效延长材料的使用寿命。

化学螺栓与普通螺栓有什么区别？

化学螺栓采用化学胶粘剂固定，能在混凝土或砌体中提供可靠的锚固性能，适用于后安装固定。而普通螺栓需要预埋，在拱形屋顶改造和维修中化学螺栓更灵活。

山墙门的规格（80×140）是否可以定制？

山墙门尺寸可根据实际拱形屋顶的山墙高度和宽度进行定制。80×140仅为参考规格，施工前需与设计单位和业主沟通确认。

小结

拱形屋顶侧面封闭与山墙门的施工需要严格按照设计图纸和规格清单进行。江苏杰达钢结构工程有限公司在此类工程中积累了丰富的施工经验，能够确保材料选型合理、算量精确、施工质量过关。如您需要拱形屋顶侧面封闭或山墙门改造方案，欢迎联系我们。
