拱形波纹钢屋盖结构受力计算_设计参数与验算方法

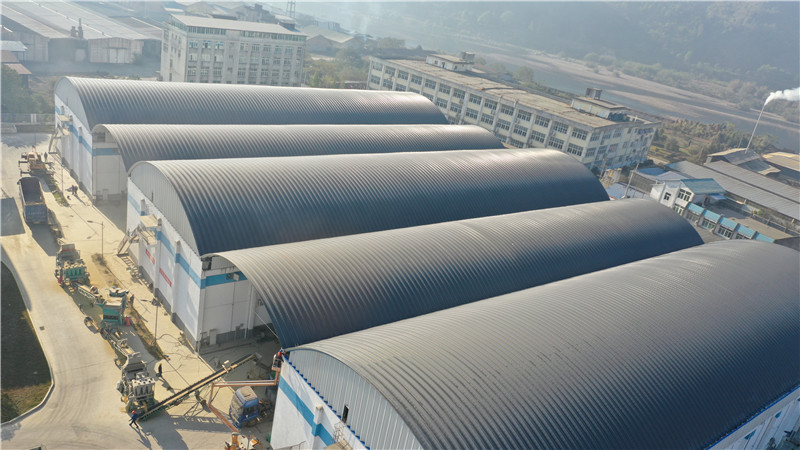

拱形波纹钢屋盖结构的受力计算是设计阶段的关键环节，需要考虑多项荷载参数和结构特性。江苏杰达钢结构工程有限公司在多年的拱形屋顶工程实践中，对结构受力问题有深入的理解。本文针对拱形波纹钢屋盖的受力计算问题进行系统阐述。

拱形屋盖设计的基本荷载参数

拱形波纹钢屋盖的受力计算首先需要确定以下基本参数：

气候荷载参数

• 雪荷载：根据建筑所在地的气候规范确定，单位为千帕（kPa）。南方地区通常为0.3～0.5kPa，北方地区可达1.0～2.0kPa
• 风荷载：按照建筑风荷载规范计算，需考虑风压系数和高度系数。内陆地区风荷载一般为0.4～0.8kPa，沿海地区可达1.0～1.5kPa
• 自重荷载：包括屋面板自身重量和附着物重量，单位重量一般为0.1～0.15kN/㎡

结构几何参数

• 屋顶跨度（L）：两端支撑点之间的距离，单位为米
• 矢跨比：拱高与跨度的比值，通常为1/4～1/5。比值越小，拱度越平缓，水平推力越小；比值越大，拱高越高，受力更复杂
• 板材厚度（t）：波纹钢板的厚度，通常为0.8～2.0毫米，厚度越大，抗弯强度越高
• 波纹规格：如1000-680型（宽1000mm、高680mm），影响板材的截面惯性矩

拱形屋盖的受力特点

与平面屋顶不同，拱形屋盖的受力具有以下特点：

三向受力体系

• 竖向弯矩：由垂直荷载（重力、雪荷载）产生，趋势是使拱形结构向下弯曲
• 轴向压应力：拱形结构本身的压应力，沿拱轴线方向分布
• 水平推力：最重要的特征，拱脚处产生向外的水平推力，必须由基础或梁柱结构承担

矢跨比对受力的影响

矢跨比直接影响结构的受力性质：

• 矢跨比1/4～1/5：典型拱形屋顶，水平推力适中，强度和经济性平衡好
• 矢跨比接近1/3：拱度较大，水平推力较小，但结构高度增加
• 矢跨比大于1/5：拱度平缓，水平推力增大，可能导致基础设计复杂

核心受力计算问题

问题一：板材厚度的强度验算

在已知雪荷载、风荷载、跨度、矢跨比的条件下，需要验证所选用的板材厚度是否满足强度要求。

计算步骤：

• 第一步：将垂直荷载转换为沿拱轴线方向的轴向压力和竖向弯矩
• 第二步：计算最大应力点的合成应力
• 第三步：将合成应力与板材的许可应力比较，检验强度是否满足
• 第四步：若不满足，增加板材厚度或改变矢跨比，重复计算

问题二：拱脚水平推力的计算

拱形屋盖对下部结构（基础、梁柱）产生的水平推力是设计的另一关键指标。

计算原理：

• 水平推力与拱高、跨度、荷载强度成函数关系
• 对于均布荷载，水平推力H≈q·L²/(8h)，其中q为荷载强度、L为跨度、h为拱高
• 水平推力越大，对基础和支撑结构的要求越高，成本增加

现有计算方法和工具

理论计算方法

拱形屋盖可采用以下计算方法进行手工计算或程序计算：

• 壳体理论：将波纹钢板看作薄壳结构，用微分方程求解应力分布
• 拱梁理论：将屋盖简化为拱形梁，用梁理论计算内力分布
• 有限元分析：使用通用有限元软件（ANSYS、ABAQUS等）进行三维应力分析

专业设计软件

目前业界主要使用以下专业软件：

• ACMRSAP：专门针对拱形波纹钢屋盖的计算软件，能快速计算应力、变形和水平推力
• 通用有限元软件：如ANSYS、Abaqus等，可进行复杂工况的精细分析
• 建筑结构设计软件：如SATWE、PKPM等，可进行整体结构分析

特别说明：江苏杰达钢结构工程有限公司高价求购拱形波纹钢屋盖专业计算软件ACMRSAP，如您拥有相关软件许可，欢迎联系我们。

常见设计参数的实际应用

为方便参考，列举几种常见的拱形屋盖设计参数组合：

小跨度屋顶（8～12米）

• 推荐板材厚度：0.8～1.0毫米
• 推荐矢跨比：1/4～1/5
• 水平推力范围：30～50千牛

中等跨度屋顶（12～20米）

• 推荐板材厚度：1.0～1.2毫米
• 推荐矢跨比：1/5～1/6
• 水平推力范围：50～120千牛

大跨度屋顶（20～40米）

• 推荐板材厚度：1.2～1.5毫米
• 推荐矢跨比：1/5～1/7
• 水平推力范围：120～300千牛

常见问题

为什么拱形屋顶的水平推力这么大？

这是拱形结构的固有特性。与梁结构只产生竖向反力不同，拱形结构的反力具有竖向和水平向两个分量，水平分量就是水平推力。这是由于拱形承载机制导致的，无法完全避免，只能通过合理的矢跨比选择来减小。

如何减少拱脚水平推力？

主要方法有：增加拱高（增大矢跨比），减少荷载，使用支撑杆或拉杆来平衡水平推力。但这些方法都会增加成本或改变建筑内部空间，需要综合权衡。

设计时需要考虑风荷载吗？

必须考虑。风荷载可能产生吸力（负压），使屋面向上翘起，对结构的影响与重力相反。在某些情况下，风荷载可能比雪荷载更严格，需要同时验算两种工况。

小结

拱形波纹钢屋盖结构的受力计算涉及多个参数和复杂的力学关系。正确的设计计算是确保工程安全、经济和可行性的基础。江苏杰达钢结构工程有限公司拥有专业的设计团队和丰富的计算经验，能够为各种复杂的拱形屋顶项目提供准确的受力分析和优化方案。如您的项目需要专业的结构受力计算和设计指导，欢迎咨询我们。
