云南昭通卷烟厂弧形屋顶雨棚维修图纸

拱形屋顶厂家 2019-12-12 11:43:36 图纸图集 4421 ℃ 0 评论

如图所示，是云南昭通卷烟厂仓储管理科大院村雨棚维修的图纸。

我们需要在原有结构上安装120*53*5.5的槽钢托架斜撑，上方焊接140*58*6的槽钢，再安装上3mm厚度的钢板折弯水槽。

单栋建筑的的长度是18.5米，所以我们要准备两边合计37米的水槽，然后将我们1.2mm的彩钢瓦弧形屋顶安装在折弯水槽内侧。

下面请看详细图纸：

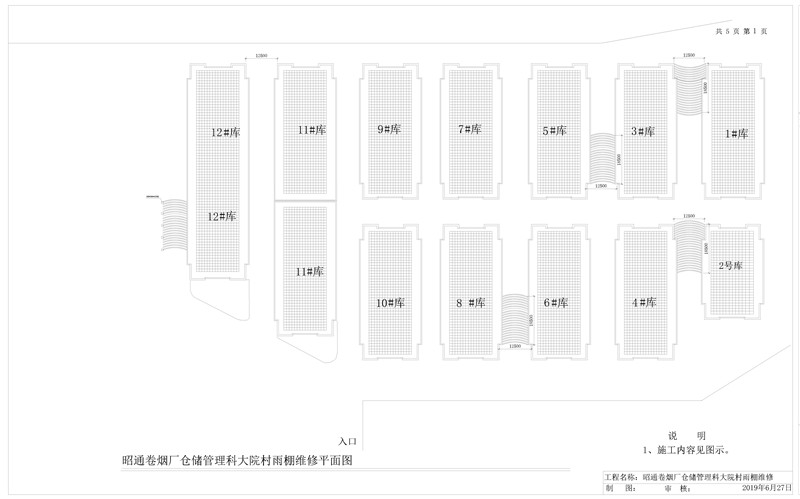

一、下图是昭通卷烟厂仓储管理大院村雨棚维修的平面图，可见弧形屋顶一共需要制作5栋；

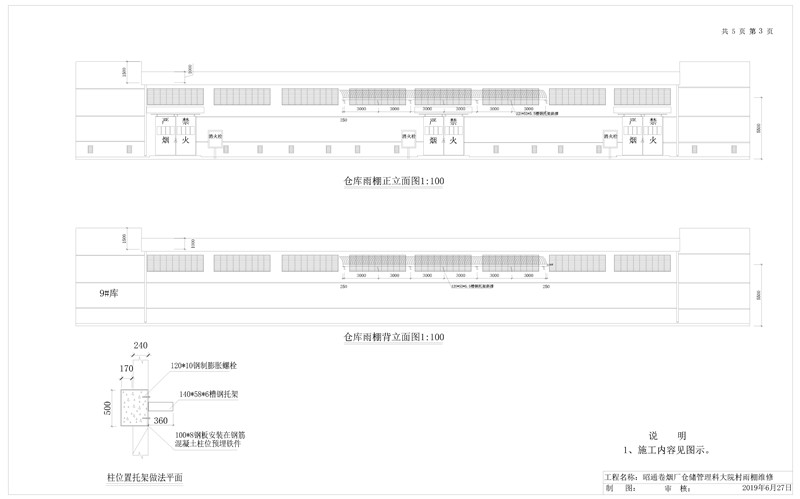

二、下图是仓库雨棚的正面立面图以及固定在墙体上的钢构件的详图；

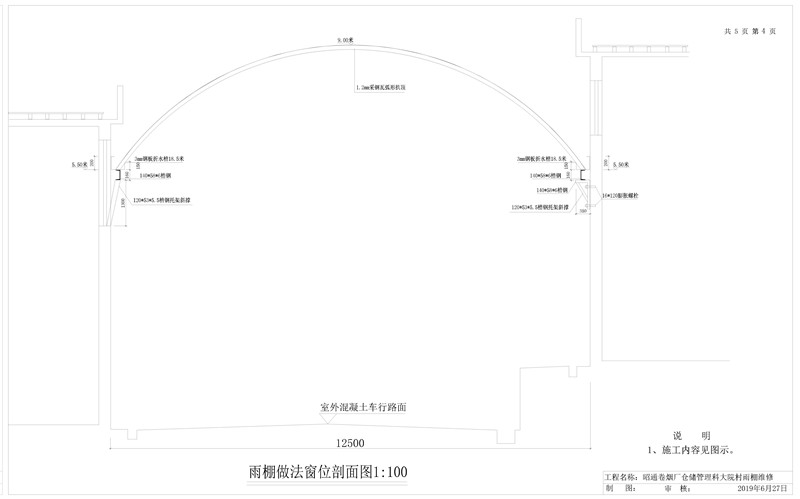

三、下图是弧形屋顶的雨棚做法及窗户位置剖面图；

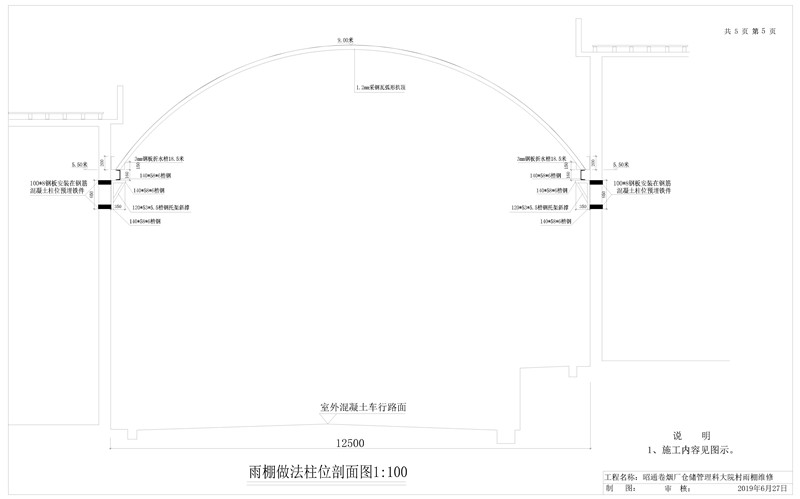

四、下图是弧形屋顶雨棚做法柱位剖面图，比利时1：100；

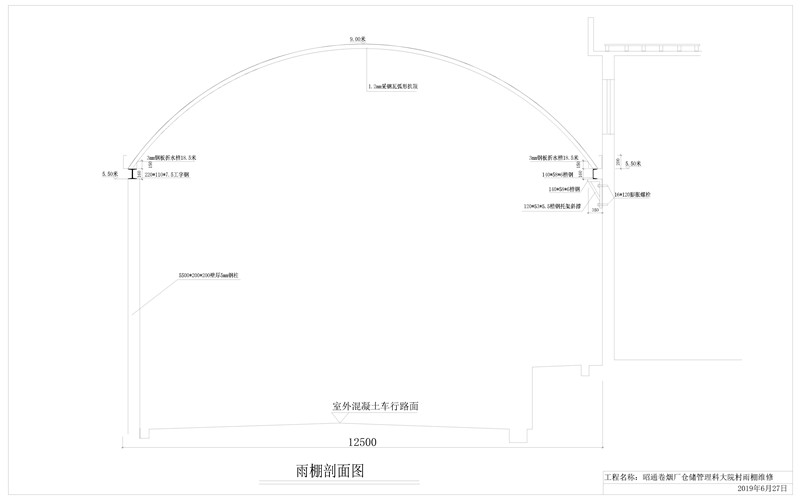

五、图中弧形雨棚一共要做五个，所以图片是一样过的，只不过位置不同而已；

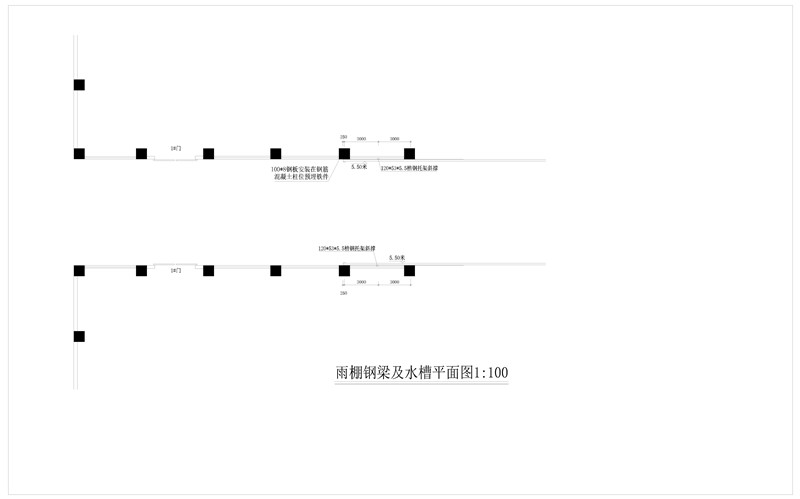

六、下图是弧形雨棚下方安装的钢结构节点的节点详图，可以看出每5米一道牛腿。

上文中所述的弧形雨棚学名是拱形波纹钢屋盖，杰达钢构于2018年在云南昭通卷烟厂小区内施工过同样的工程，如果您有需要可以与我们联系。

关于杰达钢构历史施工的工程您可以仓间：《云南昭通卷烟厂车库拱形波纹钢屋盖》

友情提示：如需下载文中所述拱型波纹钢屋盖结构相关图纸图集及其他资料，请联系杰达钢构获取帮助！
