江苏南通如皋粮库拱形屋面图纸

拱形屋顶厂家 2019-12-12 18:32:36 图纸图集 3676 ℃ 0 评论

下图是江苏省南通如皋丁堰粮库的仓间罩棚施工图纸。

该仓间罩棚一共分为三栋，其中烘干房一栋，长度为30米，仓间罩棚两栋，长度分别为42米和84米。

该仓间罩棚使用的是上海宝钢生产的TS280GD-Z彩涂卷，颜色为白色。

一、下图为粮食储备库仓间罩棚拱形屋顶的图纸封面

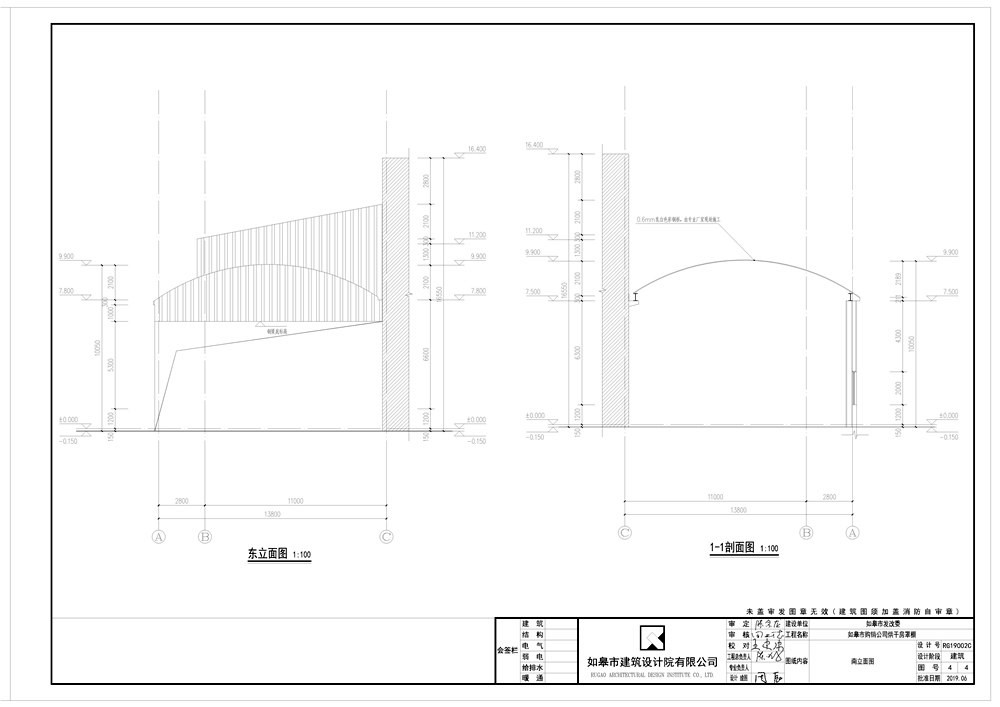

二、下图为粮库烘干房罩棚的侧面图，可以看到需要做一面白色的山墙，山墙的版型与屋顶一样，是914-610型号，颜色为白色。

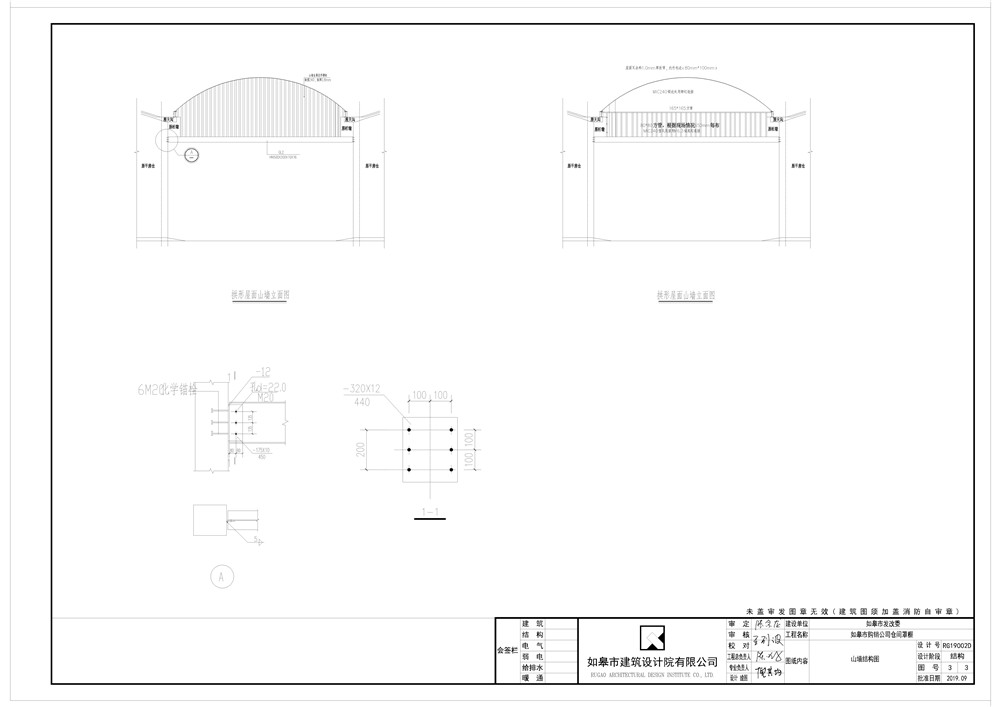

三、下图是仓间罩棚的图纸，可以看到山墙的做法：首先我们需要在原有结构柱上安装H钢，然后安装拱形屋顶以及山墙。山墙恒联过的尺寸为H500*350*10*16；

一、本工程设计遵循的标准、规范、规程

1.《工程结构可靠性设计统一标准》GB50153-2008

2.《建筑结构荷载规范》(GB50009-2012)

3.《混凝土结构设计规范》(GB50010-2010)(2015版)

4.《建筑抗震设计规范》(GB50011-2010)(2016版)

5.《建筑地基基础设计规范》(GB50007-2011)

6.《建筑地基处理技术规范》(JGJ79-2012)

7.《砌体结构设计规范》(GB50003-2012)

9.《钢结构设计标准》(GB50017-2017)

10.《门式刚架轻型房屋钢结构技术规范》(GB51022-2015)

11.《冷弯薄壁型钢结构技术规范》(GB50018-2002)

12.《钢结构焊接规范》(GB50661-2011》

13.《钢结构高强螺栓连接的设计、施工及验收规程》(JGJ82-2011)

14.《涂装前钢材表面锈蚀等级和除锈等级》(GB8923-2008)

15.《建筑工程抗震设防分类标准》(GB50223-2008)

16.《建筑结构可靠性设计统一标准》GB50068-2018

二、本工程设计计算所采用的计算程序

1.采用中国建筑科学研究院PKPM钢结构二维设计V4.3进行结构设计，设计采用的活荷载标准值

屋面活载:刚架梁按0.3kN/M设计

屋面恒载:刚架梁按0.3kN/M设计

地面堆载:按10kN/M设计

三、地基基础

1.岩土工程勘察报告:按业主提供

持力层承载力特征值为120KPa

2.基槽开挖后如遇局部暗河或沟塘必须将填土层和淤泥层全部挖除直至设计持力层,并按图-1

要求放坡,

用1:1砂石分层回填并振实至基础垫层底标高,砂石回填压实系数不小于0.97

(轻型击实试验),回填后的复合基承载力特征值应通过试验确定,必须大于等于kPa。
