拱形波纹钢屋盖结构屈曲性能分析与防护

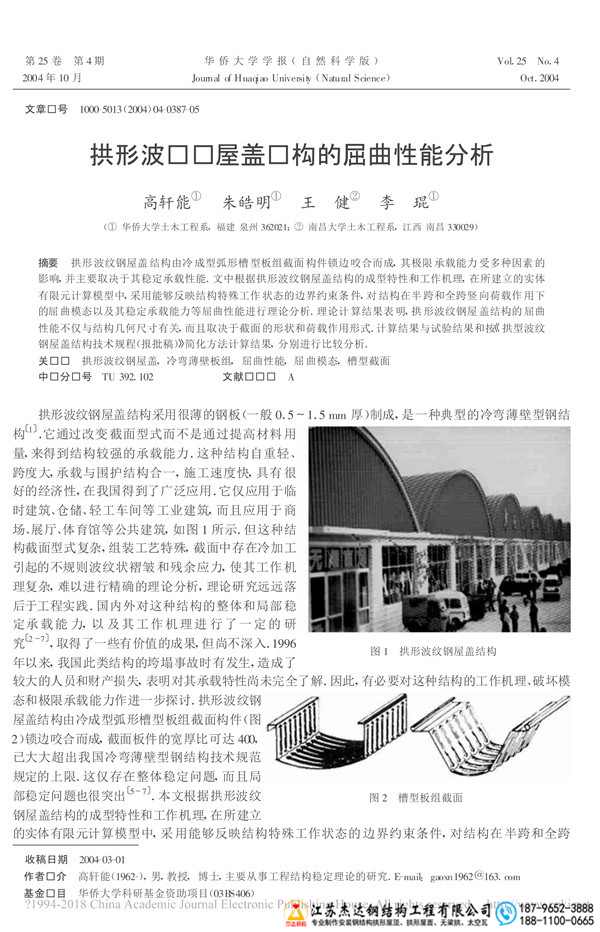

拱形波纹钢屋盖结构采用冷成型薄钢板（厚度0.5~1.5mm）锁边咬合而成，属于冷弯薄壁型钢结构。其屈曲性能是结构稳定承载能力的决定因素，直接关系工程安全。屈曲性能受结构几何尺寸、截面形状和荷载作用形式等多种因素影响。

拱形波纹钢屋盖为什么容易屈曲？

拱形波纹钢屋盖采用冷成型弧形槽型板组截面构件制造，截面板件的宽厚比可达400，远超冷弯薄壁型钢结构规范限值。这类结构不仅存在整体稳定问题，局部稳定问题也很突出。结构中存在冷加工引起的不规则波纹状褶皱和残余应力，使其工作机理复杂，增加了失稳风险。

屈曲性能分析的计算模型

有限元模型与边界约束

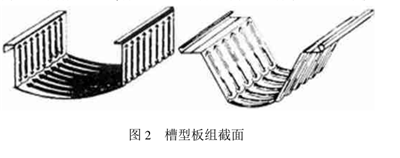

拱形波纹钢屋盖结构的截面可分为矩形槽型板组截面和梯形槽型板组截面。国际应用较广的型号包括美国MIC公司的MIC-X系列（MIC-120、MIC-160、MIC-240），国内也开发了MMR-118、MMR-178、MMR-238等规格。

根据拱形波纹钢屋盖的成型特性和工作机理，通过建立实体有限元计算模型，采用反映结构特殊工作状态的边界约束条件，对结构在半跨和全跨竖向荷载下的屈曲模态及稳定承载能力进行分析。

波纹影响的等效处理

由于横向波纹的几何构型复杂，采用两种截面模型进行计算：

• 等厚度截面模型：不考虑波纹影响，用于研究波纹对承载能力的作用
• 变厚度截面等效模型：根据等刚度原则，通过改变截面厚度等效波纹的面内刚度，其中等效厚度 t_eq = (t³)/(6h²) × t，h为波纹深度，应满足 h ≥ t

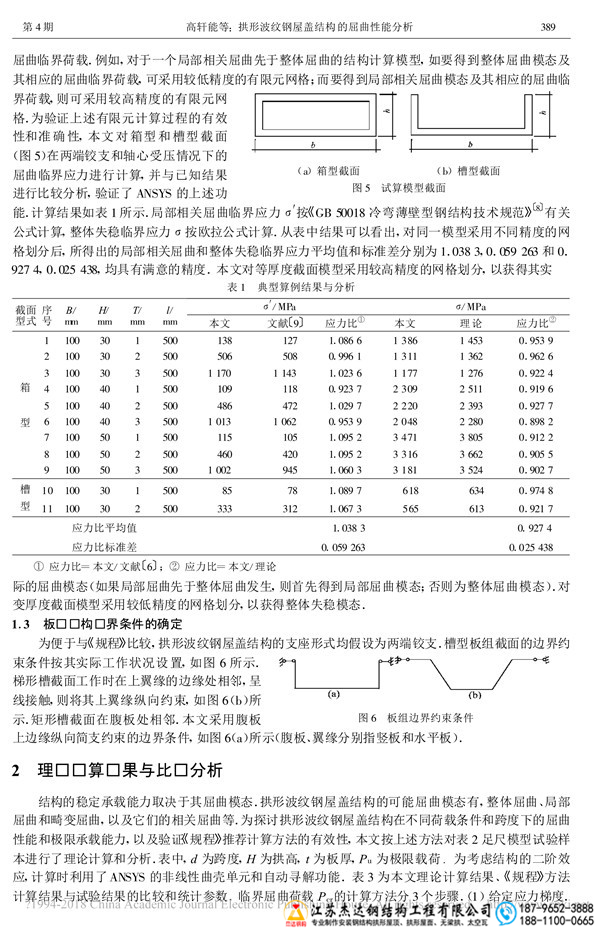

网格划分与精度控制

由于波纹板组厚度极薄（最薄处不足0.1mm），有限元网格精度直接影响屈曲模态判定。通过调整网格精度可得到不同的屈曲模态及临界荷载：

• 低精度网格：获得整体失稳模态
• 高精度网格：获得实际屈曲模态（包括局部屈曲或整体屈曲）

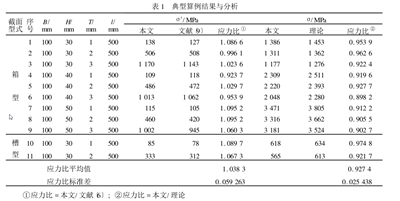

验证表明，对同一模型采用不同网格精度，所得临界应力平均值和标准差均达满意精度。

屈曲性能的试验验证

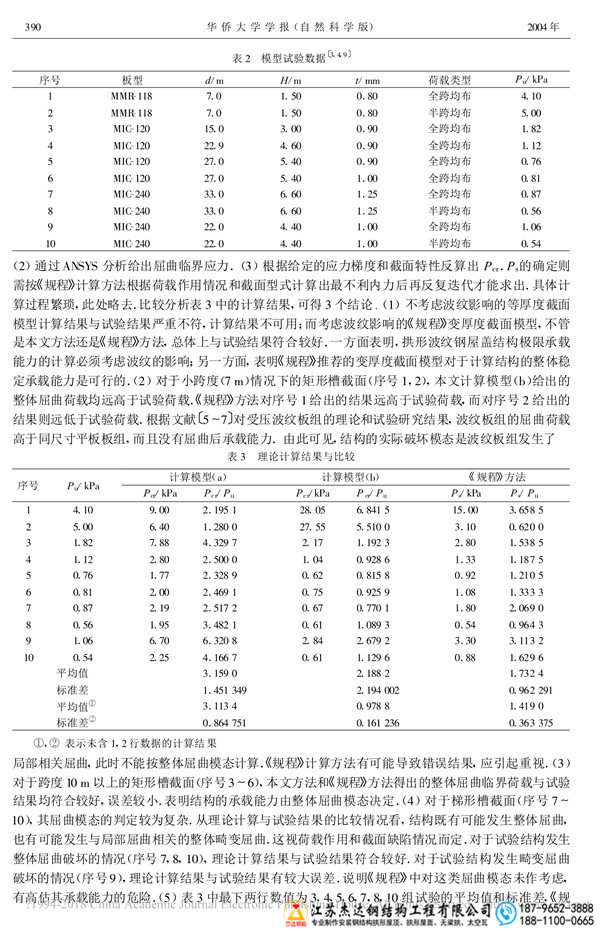

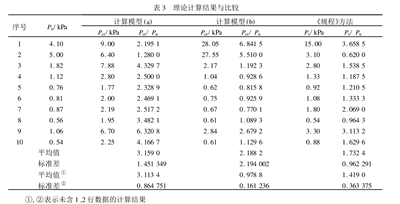

三种计算方法的对比

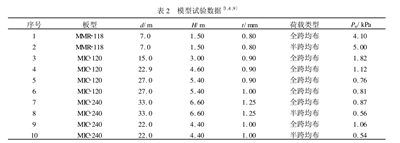

对足尺模型试验样本进行理论计算，比较本文有限元方法、规范简化方法与试验结果。关键参数说明：

• d：结构跨度
• H：拱高
• t：板厚
• P：极限载荷

为考虑结构二阶效应，计算采用非线性曲壳单元和自动寻解功能。

不同截面与跨度下的屈曲性能

等厚度模型 vs 变厚度模型：不考虑波纹影响的等厚度截面模型计算结果与试验严重不符，不可用。而考虑波纹影响的变厚度截面模型（无论本文方法还是规范方法）总体与试验符合较好。这表明拱形波纹钢屋盖极限承载能力计算必须考虑波纹影响。

小跨度结构（7m）：对矩形槽截面，本文模型给出的整体屈曲荷载远高于试验荷载。结构实际破坏由波纹板组的局部相关屈曲引发，此时不能按整体屈曲模态计算。规范方法在此工况下有可能导致错误结果。

中大跨度结构（10m以上）：对矩形槽截面，本文方法与规范方法得出的整体屈曲临界荷载与试验结果符合较好，误差较小。表明结构承载能力由整体屈曲模态决定。

梯形槽截面：屈曲模态判定较为复杂。结构既有可能发生整体屈曲，也有可能发生与局部屈曲相关的整体畸变屈曲。当试验结构发生整体屈曲破坏时，理论与试验符合较好；当发生畸变屈曲破坏时，理论计算结果与试验有较大误差，表明规范对此类屈曲模态未作充分考虑。

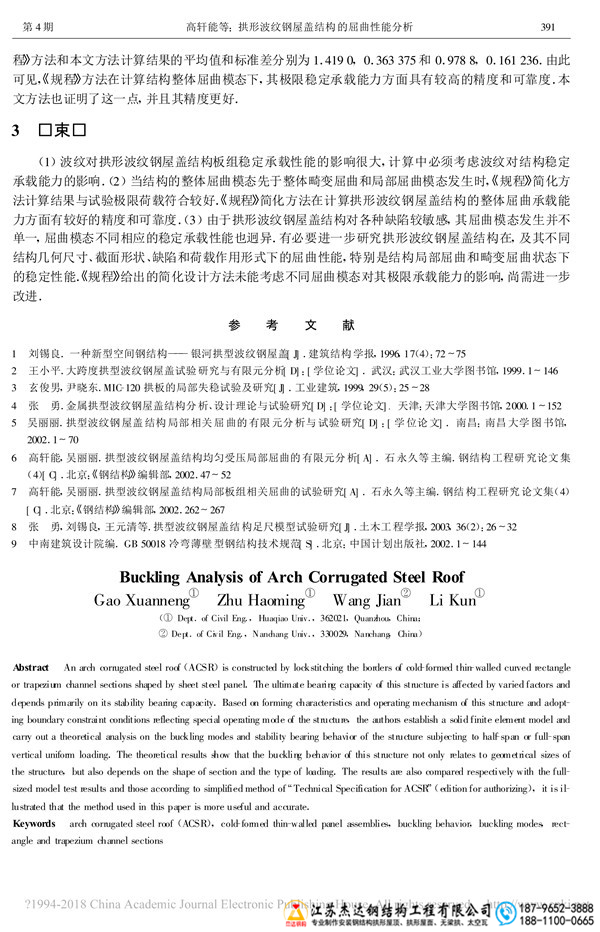

屈曲性能影响因素总结

综合有限元分析与试验验证，拱形波纹钢屋盖结构的屈曲性能与以下因素密切相关：

• 波纹几何：波纹的存在对结构稳定承载能力影响巨大，计算必须予以考虑
• 截面尺寸：结构几何尺寸直接决定屈曲临界荷载
• 截面形状：矩形与梯形槽型截面表现出不同的屈曲特性
• 荷载分布：半跨与全跨荷载作用下的屈曲模态不同
• 结构缺陷：拱形波纹钢屋盖对各种缺陷敏感，缺陷影响屈曲模式和承载能力

常见问题解答

波纹为何如此重要？

波纹通过改变截面刚度分布，增加结构承载能力。不计入波纹影响的计算会严重低估结构承载力。实际工程垮塌事故表明，必须建立准确的波纹等效模型才能保证安全。

规范简化方法是否可靠？

对于整体屈曲模态主导的结构（一般为中大跨度），规范推荐的变厚度截面模型具有较高精度和可靠度。但对于局部屈曲和畸变屈曲并存的工况，规范方法有改进空间。

设计时如何确定屈曲模态？

屈曲模态的判定需要通过有限元分析或试验确定，不能仅凭简化假设。特别是小跨度、梯形截面、存在缺陷等特殊情况，更应进行详细分析。

小结

拱形波纹钢屋盖结构的屈曲性能直接决定其极限承载能力和工程安全。江苏杰达钢结构工程有限公司在多年的拱形屋面工程实践中，始终重视屈曲性能的理论分析与试验验证，根据具体工况采用合适的计算模型和设计方法，确保每项工程的结构安全和稳定性。屈曲性能分析涉及复杂的力学问题，建议在工程设计阶段与专业技术团队合作，做到既安全可靠又经济高效。
