连云港粮库仓间罩棚拱形屋面施工案例

粮食储备库的仓间罩棚对防水、防尘、防温差有特殊要求。拱形屋面结构以其优良的排水性和开阔的内部空间，成为现代粮库的优选方案。本文以连云港和茂粮食储备库工程为例，详细介绍大跨度拱形屋面的设计和施工过程。

工程概况

该工程是江苏杰达钢构2019年12月在连云港东海县和茂粮食储备库施工的仓间罩棚项目。工程基本信息如下：

• 工程类型：仓间罩棚拱形屋面
• 跨度：18米
• 长度：66米
• 总面积：约1500平方米
• 材料规格：1.2mm厚度的914*TS280GD-Z彩涂卷
• 竣工时间：2020年1月

这是一个中等规模的粮库工程，代表了拱形屋面在实际仓储应用中的典型配置。

结构设计和基础处理

支撑结构方案

该项目在原有粮库的混凝土短柱上安装H钢横梁，然后在横梁上安装拱形屋顶瓦片。这种方案既能充分利用原有结构，又能实现新的功能需求，大大降低了改造成本。

山墙处理的复杂性

该粮库的山墙施工相对复杂，需要使用90型瓦片来适配特殊的结构尺寸。这体现了拱形屋面设计的灵活性，可根据实际场景选择不同规格的配件。

施工过程详解

山墙铺装

下图是拱形屋顶的山墙铺装展示。山墙采用象牙白色彩涂钢板，厚度为0.5mm，型号为840型。这种颜色选择既能提升美观度，也能在高温下有效反射太阳辐射，降低库内温度。

拱形屋顶与原有屋顶的完美结合

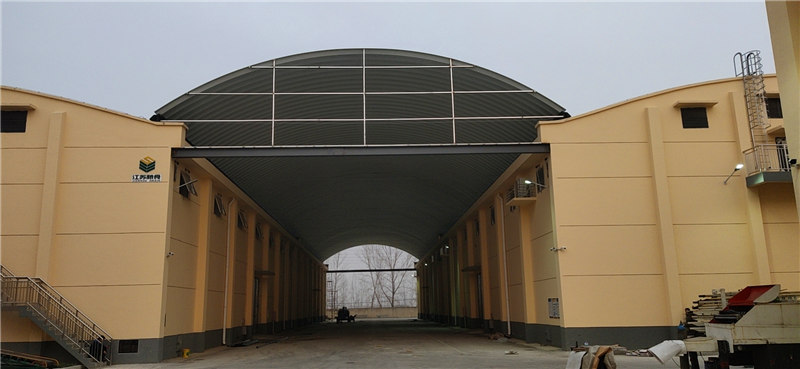

下图为拱形屋顶安装完成时的全景。新的拱形屋面与原有屋顶完美结合，通过包边封住了无梁拱的上部，使整个结构显得美观而整体。这体现了精细化施工的要求。

山墙钢骨架的构造

拱形屋顶的骨架使用方管焊接，采用三道横向三道竖向的布局，保证了结构的坚实可靠。山墙上部连接一排角钢，用以支撑和固定拱形板材。这种设计确保了拱形屋顶的强度和抗风能力。

内部空间效果

下图是拱形屋顶山墙完成后的内部空间展示，可以清晰看到屋顶浑然一体，没有任何瑕疵。宽阔的内部空间为粮食装卸、机械操作提供了充分的活动范围。

关键技术要点

屋顶与承重梁的连接

拱形屋顶安装在H钢横梁上口焊接的托板上。为了提高抗雪荷载能力和抗风性能，施工员在横梁上安装了M12的钢拉锁，大大增强了整个结构的刚性和安全性。这些看似细小的技术细节，对工程的长期使用质量至关重要。

常见问题

大跨度拱形屋面的造价是多少？

18米跨度、1500平方米的工程，造价通常在45万-70万元范围内，具体取决于材料选择、地区差异、施工难度等因素。相比传统平屋顶或其他结构，长期的维护成本更低。

拱形屋顶在粮库中的防水效果如何保证？

防水效果的保证取决于三个方面：一是选择高质量的防水材料和密封材料；二是严格按照规范进行施工，特别是接缝处理；三是定期进行维护检查，及时处理任何老化或损伤。

小结

连云港和茂粮库仓间罩棚工程完美展示了拱形屋面在大型粮食储备库中的应用价值。通过科学的结构设计、精细的施工工艺和完善的质量管理，江苏杰达钢结构工程有限公司为客户交付了一个功能完善、美观耐用的仓储设施。如果您也需要为粮库、仓储设施或其他工业建筑安装拱形屋顶，欢迎与我们联系，我们拥有丰富的项目经验和专业的施工团队，能够提供从设计到施工全程的优质服务。
