金属拱形屋顶如何开天窗_设计与安装指南

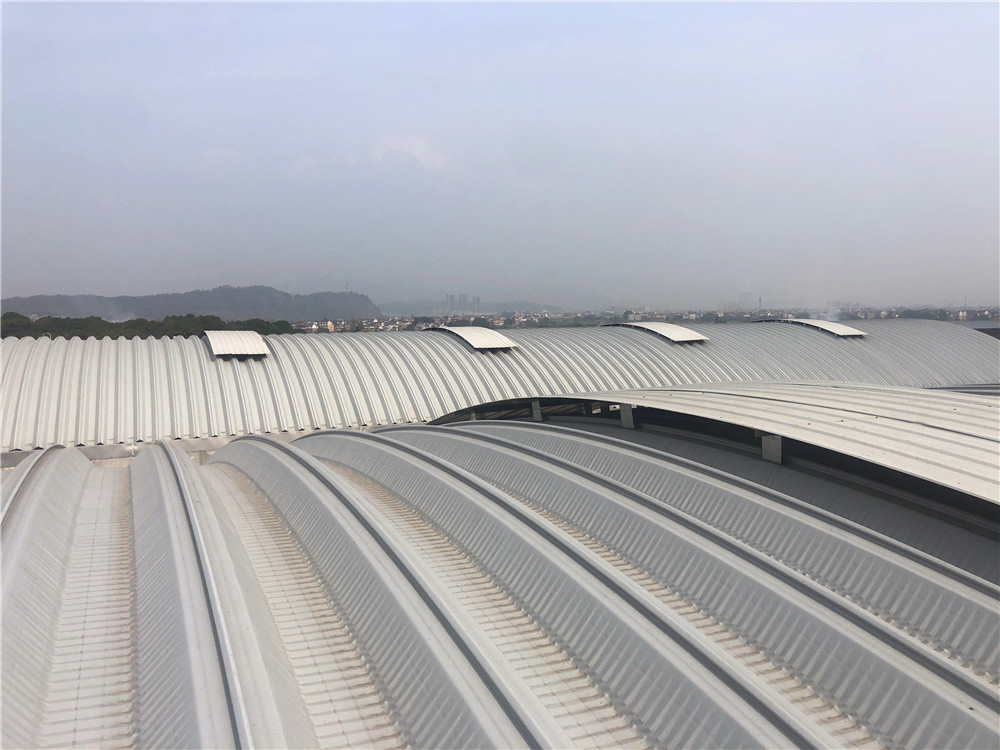

金属拱形屋顶开设天窗是一项特殊的建筑改造工程，旨在在保持拱形屋顶防水性能的前提下，为建筑物提供顶部通风散热功能。这与在屋顶铺设采光带的做法有根本的区别：采光带主要满足室内采光需求，而天窗则主要用于通风散热。江苏杰达钢结构工程有限公司在粮食储备库和其他工业建筑的改造项目中，积累了专业的天窗设计和安装经验。

拱形屋顶天窗的适用场景

为什么选择在拱形屋顶上开天窗

金属拱形屋顶具有较大的内部空间和良好的结构刚度。相比其他固定结构形式，拱形屋顶已经提供了充分的空间开拓，因此在屋顶上方开设天窗的需求相对较少。但在特定情况下仍有必要进行此类改造，主要包括：

• 屋顶散热需求：建筑内部需要加强顶部散热功能
• 既有屋顶改造：在原有拱形屋顶上加盖新的拱形屋顶，新旧屋顶高度相近，需要开设天窗
• 通风保护：在保证防水的前提下，需要实现上方通风

典型改造案例

杰达钢构曾承接一项粮食储备库的屋顶改造工程。项目背景为：原有粮库屋顶为拱形结构，由于长期使用出现渗漏问题，需要在其上方加盖新的拱形屋顶以防止进一步漏水。由于新旧屋顶都是拱形，高度差仅为2米，粮库管理部门为了实现顶部散热功能，特别要求在新屋顶上方安装天窗。

天窗安装的设计原则

防水优先设计

在拱形屋顶上开设天窗，防水是首要设计考虑。与简单的开孔不同，拱形屋顶的天窗设计需要确保：

• 充分的倾斜度：保证雨水能够沿着屋顶向下流动，不会积聚
• 支撑框架的防水设计：在留空处周围采用防水构造
• 边界密封：天窗四周的所有接缝都需要严密处理

结构稳定性考量

开设天窗会在拱形屋顶结构中形成留空区域，这可能影响整体刚度。因此，需要通过增加支撑结构来补偿留空带来的强度削弱。

天窗安装施工工艺

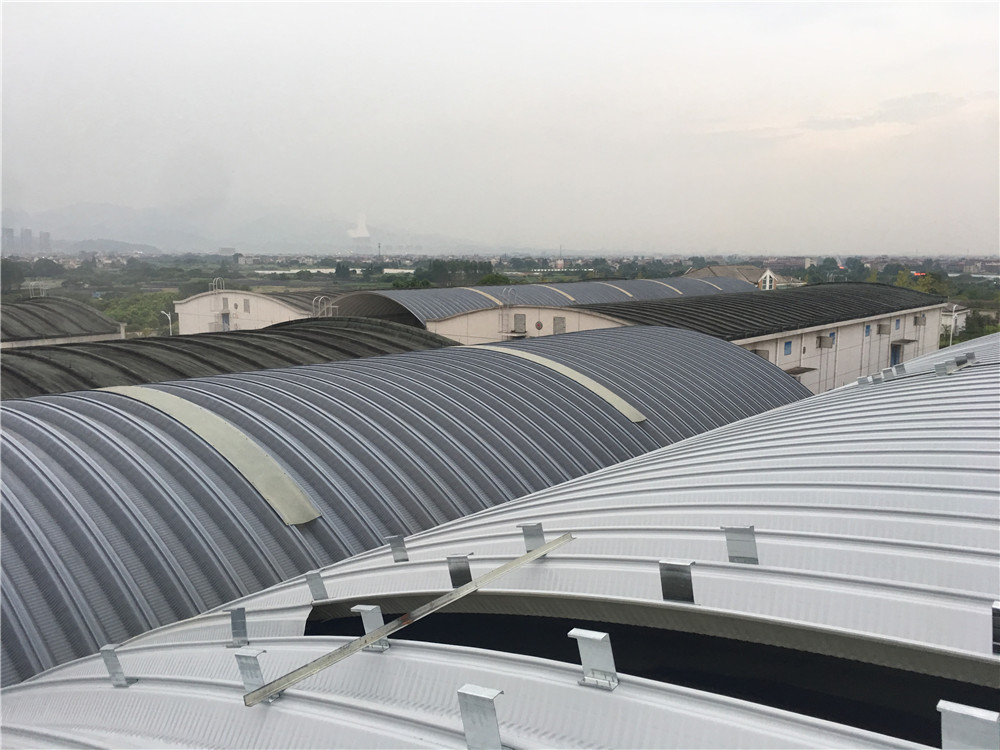

C型钢支撑框架

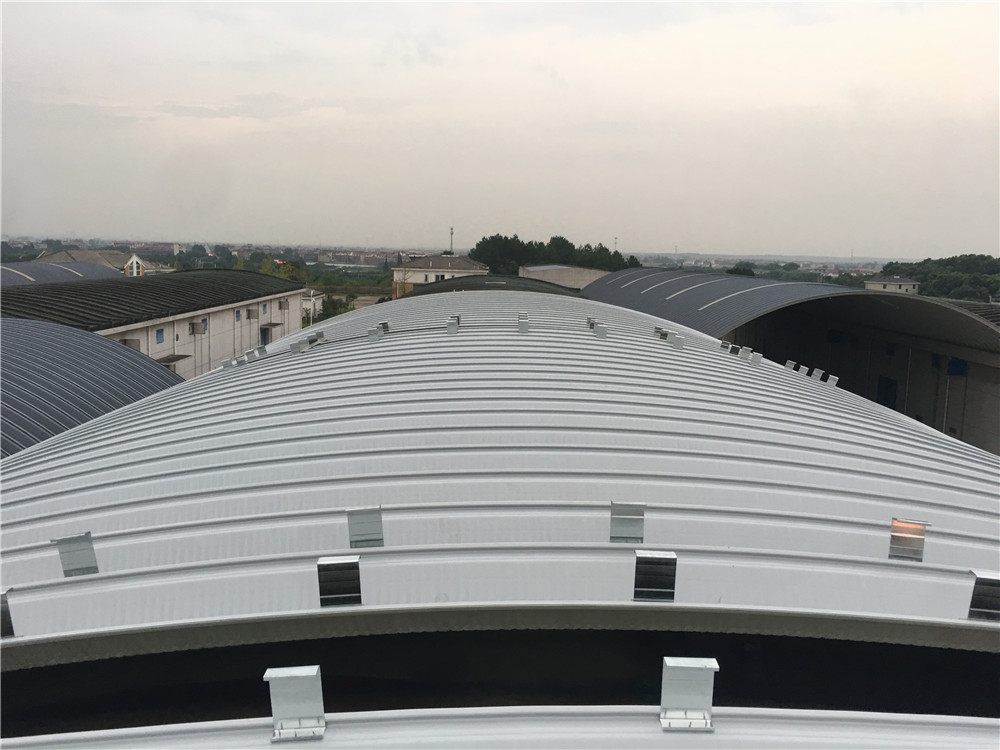

天窗安装的首要步骤是在拱形屋顶留空处周围安装支撑框架。具体工艺如下：

• C型钢分割：将C型钢根据拱形屋顶的曲线进行精确分割
• 框架布置：通常需要安装4条C型钢，形成矩形或近似矩形的支撑框架
• 平面确保：确保C型钢在同一平面上，以便后续安装
• 防水构造：在C型钢周围采用防水设计，防止雨水从留空处进入室内

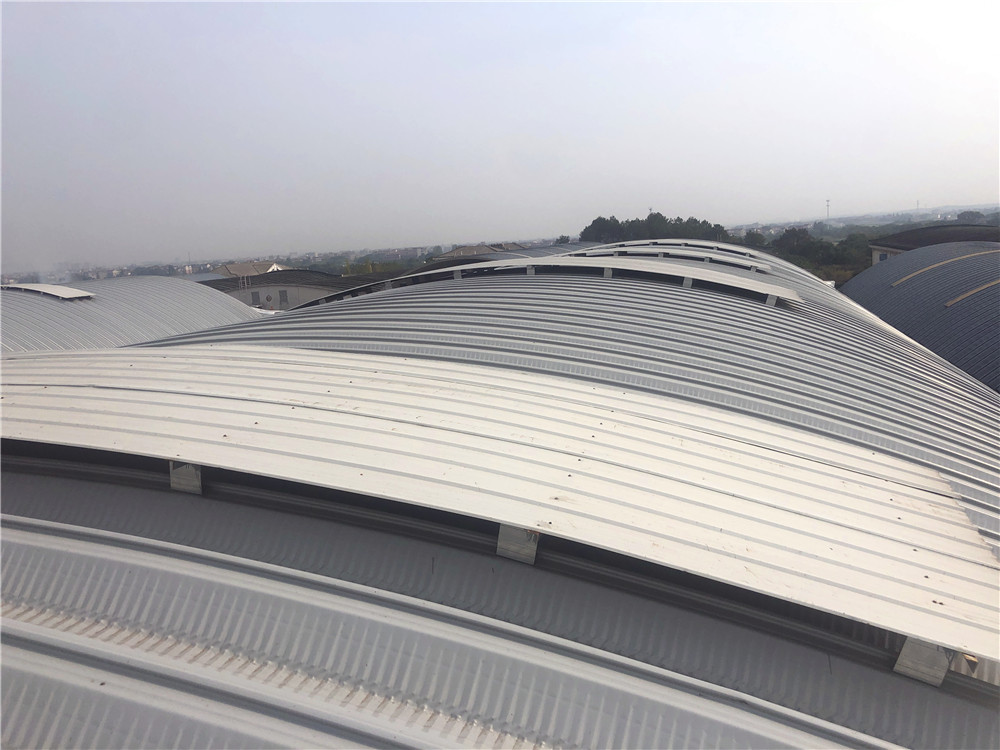

定制瓦片安装

在C型钢支撑框架安装完毕后，将业主定制的天窗瓦片（或天窗框）安装在框架上。这个步骤相对简单，但需要确保瓦片与框架的接合紧密，防止渗漏。

加强支撑结构

如果结构计算或现场评估表明支撑框架的刚度可能不足，可以在C型钢处焊接角钢或方管作为额外的支撑构件。这样可以进一步增强天窗区域的结构稳定性和整个拱形屋顶的整体刚度。

常见问题

天窗和采光带有什么区别？

两者的主要区别在于功能目标和设计方式。采光带主要用于室内采光，采用透光材料（如PC耐力板）进行覆盖，允许自然光进入。天窗则主要用于通风散热，通常采用遮挡但通风的设计，不需要透光。在防水要求上，两者都严格，但天窗对通风性的要求更高。

开设天窗会减弱拱形屋顶的强度吗？

会有一定影响。在拱形屋顶上开设天窗相当于在结构上创建了一个削弱区。但通过合理的设计和加强支撑结构（如增加C型钢框架、焊接角钢或方管），可以充分补偿这种强度削弱，确保整体结构的稳定性。

在既有拱形屋顶上加盖新屋顶时为什么要开天窗？

当新旧屋顶高度相近时，中间形成的夹层空间容易积聚热量和湿气，不利于建筑物的通风散热。开设天窗可以有效改善这一问题，同时通过科学的防水设计，不会影响防水性能。

天窗的防水效果能否保证？

完全可以。关键在于防水设计的合理性。通过采用足够的倾斜度、密实的支撑框架、严密的边界密封等措施，以及使用耐候玻璃胶等密封材料，可以确保天窗区域的长期防水性能。

小结

金属拱形屋顶开设天窗是一项兼具防水和功能性的建筑改造工作。通过合理的C型钢支撑框架设计、精确的瓦片安装、必要时的加强结构支撑，可以在保证拱形屋顶防水性能的前提下，实现建筑顶部的通风散热需求。这种设计特别适用于既有拱形屋顶的改造项目，如粮食储备库、工业厂房等建筑的屋顶更新工程。江苏杰达钢结构工程有限公司拥有丰富的天窗设计和安装经验，如需了解更多相关的屋顶改造方案和技术细节，欢迎咨询我们的专业团队。
