漳州某水产公司苗场拱形屋顶项目图片

漳州某某水产有限公司前湖种苗场项目项目地图片

建设单位：漳州某某水产有限公司

发包单位：上海某机电制造有限公司

建设地点：福建省漳州市漳浦县佛昙镇后许村大埕东66号

航拍照片

二、育苗车间、汽车消毒通道、中央供水车间、综合仓库机修间等4种车间的拱形屋顶由正诚提供材料并安装，不在此报价范围；

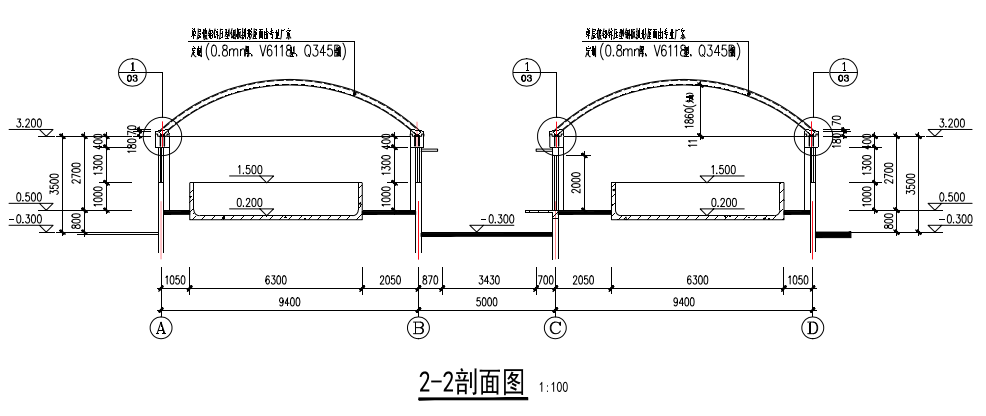

1、育苗车间：（14栋），建筑面积48*9.4*2*14=12633.6平方米

3.2m以下（包含上沿所有现浇的企口），与混凝土有交叉的，预埋的及二次灌浆均由土建单位承接和施工；L形连接板，单层镀铝锌压型钢板拱形屋面，山墙板，外包角，内包角处理，防水处理均由专业钢结构厂家制造处理，安装。

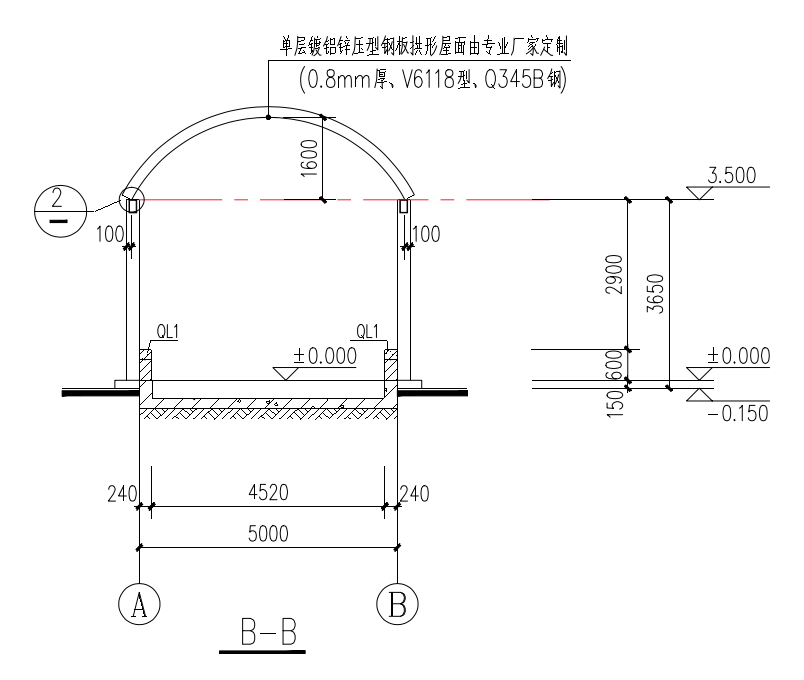

2、汽车消毒通道：（1处）。建筑面积15*5*1=75平方米

3.5m以下（包含上沿所有现浇的企口），与混凝土有交叉的，预埋的及二次灌浆均由土建单位承接和施工；L形连接板，单层镀铝锌压型钢板拱形屋面，山墙板，外包角，内包角处理，防水处理均由专业钢结构厂家制造处理，安装。

3、中央供水车间：建筑面积33.8*50.870=1719平米

3.6m以下（包含上沿所有现浇的企口），与混凝土有交叉的，预埋的及二次灌浆均由土建单位承接和施工；L形连接板（角钢），单层镀铝锌压型钢板拱形屋面，山墙板，外包角，内包角处理，防水处理均由专业钢结构厂家制造处理，安装。

4、综合仓库机修间：（一处）8*25.4=203.2平米

3.3m以下（包含上沿所有现浇的企口），与混凝土有交叉的，预埋的及二次灌浆均由土建单位承接和施工；L形连接板（角钢），单层镀铝锌压型钢板拱形屋面，山墙板，外包角，内包角处理，防水处理均由专业钢结构厂家制造处理，安装。

斜屋顶以及钢结构由土建承揽和负责。

三、拱形屋顶案例示意：（仅供参考）
