江苏扬州高邮18米跨仓间罩棚设计图纸

江苏扬州高邮某粮库的仓间罩棚项目采用拱形屋顶结构方案，跨度为18米，由江苏杰达钢结构工程有限公司施工员毕占营先生于2020年5月份施工完成，整个工期仅用5天。

工程项目主要参数

• 建设地点：江苏省扬州市高邮
• 工程类型：粮库仓间罩棚
• 屋面跨度：18米
• 屋面板型：914-610型拱形波纹钢屋盖
• 屋面板厚度：白色，规格1.0mm
• 施工周期：5天

屋顶结构设计方案

该仓间罩棚的拱形屋顶需要使用白色914-610型拱形波纹钢屋盖作为屋顶结构，并配合钢结构系统实现整体支撑。

• 屋面板采用白色1.0mm厚度高强镀锌钢板
• 山墙使用240型板材，厚度0.8mm，颜色同样为白色
• 两侧需在原有屋顶上方做好预埋，安装混凝土牛腿
• 混凝土牛腿上安装混凝土钢结构横梁
• 横梁上焊接拖板后再安装拱形屋顶

山墙及支撑结构

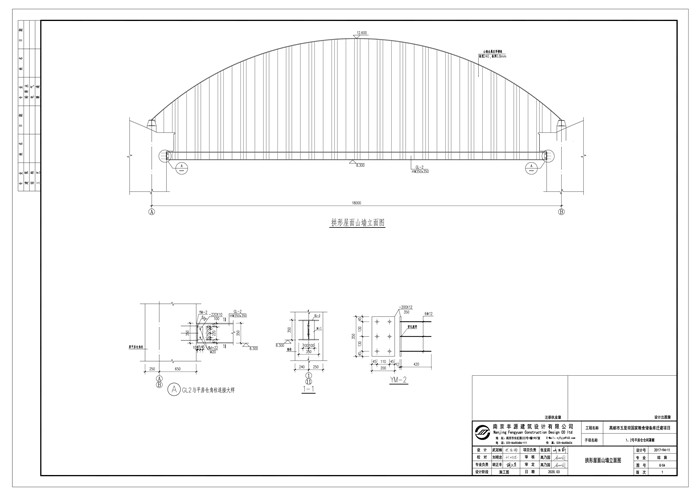

在山墙处使用一根350×350的钢梁作为主要支撑，在钢梁上方安装拱形屋顶结构，版型同屋顶一致。

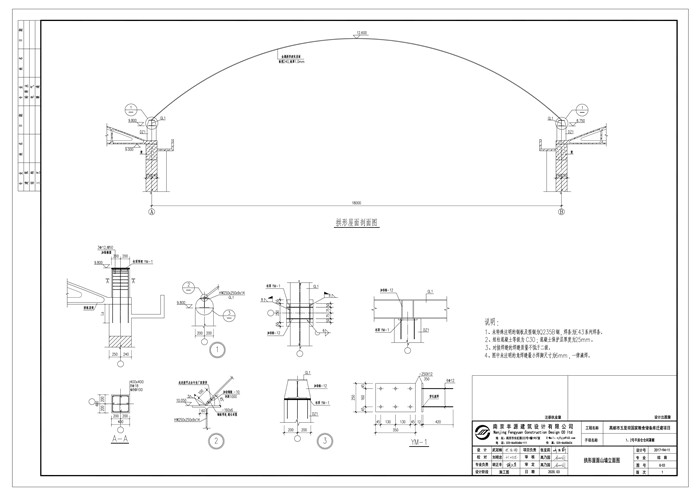

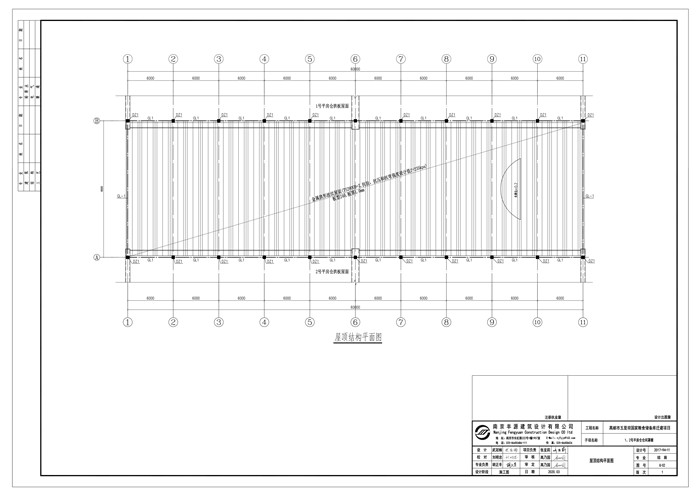

详细施工图纸

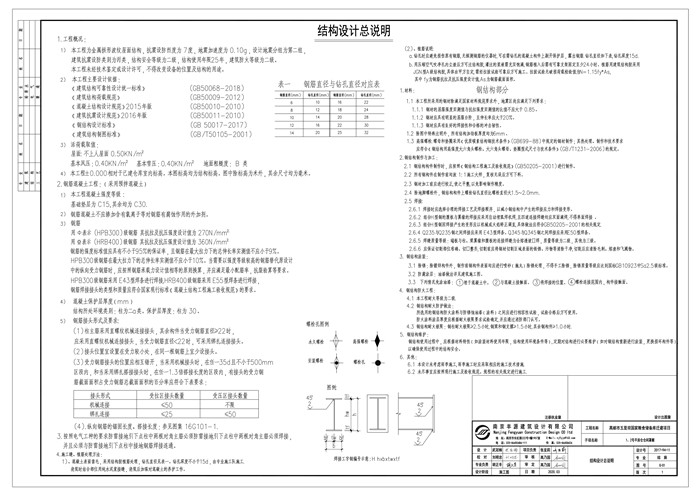

钢结构拱形屋顶设计说明

一、材料要求

1.1 钢材规范

本工程所采用的钢材除满足国家材料规范要求外，地震区尚应满足下列要求：钢材的屈服强度实测值与抗拉强度实测值的比值不应大于0.85；钢材应具有明显的屈服台阶，且伸长率应大于20%；钢材应具有良好的焊接性和合格的冲击韧性。

1.2 加劲板厚度

除图中特殊注明外，所有结构加劲板厚度均为6mm。

1.3 高强螺栓规范

高强螺栓螺母和垫圈采用优质碳素结构钢技术条件(GB699-88)中规定的钢材制作，其热处理、制作和技术要求应符合钢结构用高强度大六角头螺栓、大六角头螺母、垫圈型式尺寸与技术条件(GB/T1231-2006)的规定。

二、钢结构制作与加工

钢结构构件制作时应按照钢结构工程施工及验收规范(GB50205-2001)进行制作。所有钢构件在制作前均放1:1施工大样，复核无误后方可下料。钢材加工前应进行校正使之平整，以免影响制作精度。

除地脚螺栓外，钢结构构件上螺栓钻孔直径比螺栓直径大1.5～2.0mm。

三、焊接工艺

焊接时应选择合理的焊接工艺及焊接顺序，以减小钢结构中产生的焊接应力和焊接变形。组合H型钢的腹板与翼缘的焊接应采用自动埋弧焊机焊，且四道连接焊缝均应双面满焊，不得单面焊接。

组合H型钢因焊接产生的变形应以机械或火焰矫正调直，具体做法应符合GB50205-2001的相关规定。Q235与Q235钢之间焊接应采用E43型焊条，Q345与Q345钢之间焊接应采用50型焊条。

焊缝质量等级：端板与柱、梁翼缘和腹板的连接焊缝为全熔透坡口焊，质量等级为二级，其他为三级。

四、钢结构涂装

除锈：除镀锌构件外，制作前钢构件表面均应进行喷砂(抛丸)除锈处理，不得手工除锈，除锈质量等级应达到国标GB10923中Sa2.5级标准。防腐涂层依据建筑施工图规定。

下列情况免涂油漆：埋于混凝土中；与混凝土接触面；焊接的位置；螺栓连接范围内的构件接触面。

五、钢结构防火工程

本工程耐火等级为二级。钢结构耐火防护涂料与防锈蚀油漆之间应进行相容性试验，试验合格后方可使用。防火涂料涂层厚度应根据耐火极限要求试验确定并应通过消防部门认可。

钢结构耐火极限要求：钢柱耐火极限≥2.5小时；钢梁和钢支撑>1.5小时；其余钢构件≥1.0小时。

六、钢结构维护

钢结构使用过程中，应根据材料特性（如涂装材料使用年限、结构使用环境条件等），定期对结构进行必要维护（如对钢结构重新进行涂装、更换损坏构件等）以确保使用过程中的结构安全。

常见问题

为什么选择914-610型屋面板？

这种规格的拱形波纹钢屋盖具有良好的强度、刚度和防水性能，是18米跨度项目的合适选择。

工期为什么这么短？

江苏杰达钢结构拥有丰富的施工经验和高效的施工团队，标准化的工艺流程使得工程能够快速完成，确保质量的同时提高效率。

小结

江苏杰达钢结构工程有限公司在扬州高邮粮库仓间罩棚项目中展示了专业的设计能力和高效的施工执行力，为粮食储备行业提供了可靠的建筑解决方案。
