拱形波纹钢屋盖屈曲性能分析与稳定承载能力研究

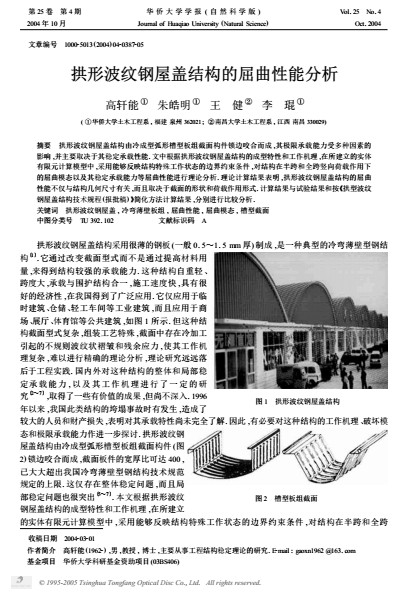

拱形波纹钢屋盖结构由冷成型弧形槽型钢板通过锁边咬合而成，是典型的冷弯薄壁结构。其极限承载能力的关键决定因素是稳定承载性能。深入理解拱形波纹钢屋盖的屈曲性能、屈曲模态和稳定承载规律，对保证工程安全和经济设计至关重要。

拱形波纹钢屋盖的结构特点与工作机理

材料与截面特点

• 采用很薄的冷轧钢板（0.5-1.5mm）通过冷弯成型制作波纹槽板
• 通过改变截面型式（波纹形状）而不是增加材料用量，获得较强的承载能力
• 冷成型过程会在钢板中产生不规则的褶皱和残余应力，影响其承载性能

结构的工作机理

• 拱形波纹钢屋盖依靠拱线型的结构形式和波纹槽板的截面刚度，共同抵抗竖向荷载
• 拱形几何提供了结构的整体刚度，波纹截面提供了局部的抗弯刚度
• 结构的稳定性既受全局拱形的影响，也受局部板格的影响，是一个多层次的复杂问题

屈曲性能分析的研究方法

有限元建模与分析

• 建立精细的三维实体有限元模型，准确模拟拱形波纹钢屋盖的几何形状和冷弯工艺产生的初始缺陷
• 采用能够反映结构特殊工作状态的边界约束条件，如两端支撑的水平约束、竖向支撑的约束
• 进行非线性分析，同时考虑几何非线性和材料非线性效应

荷载工况设置

• 全跨竖向荷载：沿屋盖纵向全长均匀分布的竖向压力（如雪载均匀分布）
• 半跨竖向荷载：仅屋盖的半跨受载（如单侧积雪或维护人员集中在一侧）
• 组合荷载：考虑风荷载、温度等与竖向荷载的组合效应

屈曲模态分析

整体失稳模式

• 侧向失稳：拱形屋盖整体沿水平方向弯曲和扭转，这是最常见的全局失稳模式
• 竖向失稳：拱顶沿竖向方向压低，结构从拱线型转变为近似直线型，刚度急剧下降
• 扭转失稳：屋盖绕纵轴旋转，通常与侧向失稳耦合发生

局部失稳模式

• 板格屈曲：波纹板中的薄板格在压应力下单独失稳，产生皱褶或内凹
• 锁缝脱开：相邻拱板的锁边咬合处在局部应力过大时分离
• 支撑点处的局部失稳：在支撑约束处的板格可能单独屈曲

屈曲模态的几何与荷载特性

屈曲模态不仅与结构几何尺寸有关（跨度、矢跨比、截面形状），而且与荷载作用形式密切相关。全跨荷载和半跨荷载会激发不同的屈曲模态，极限承载力也相应不同。

稳定承载能力的影响因素

几何参数的影响

• 矢跨比：拱越高（矢跨比越大），拱线越弯曲，对侧向失稳的抵抗力相对下降
• 跨度与厚度：跨度越大、钢板越薄，结构的整体稳定性越差
• 截面形状：不同的波纹高度和波纹宽度直接影响截面的抗弯刚度和抗扭刚度

材料与工艺的影响

• 冷弯残余应力：冷成型过程中在板材中引入的残余应力，会降低钢材的屈服点和稳定承载力
• 板厚均一性：如果板厚不均，会在薄弱处形成应力集中，降低整体承载力
• 锁缝咬合质量：锁缝咬合不紧或有脱开，会严重影响结构整体性和稳定性

环境与使用条件

• 温度变化：温度升降会改变钢材的屈服点，也会产生热应力
• 腐蚀与老化：长期暴露在恶劣环境下，防腐涂层失效，钢板腐蚀，截面有效厚度减少
• 维护与检修荷载：不规范的维护方式或维护人员集中在局部，可能导致局部超载

理论与试验的验证

与规范计算的对比

有限元分析的计算结果与按照《拱型波纹钢屋盖结构技术规程（报批稿）》规定的简化方法计算结果进行对比。规范采用的简化方法基于实际工程经验，是保守性的设计公式，有限元的精确计算可以提供更多细节信息。

与试验结果的比较

通过搭建实际尺度的试验模型，在试验台上施加竖向荷载直至结构破坏或失稳，记录破坏过程、极限承载力等数据。有限元分析结果与试验数据的吻合程度，验证了分析模型的准确性。

工程应用的启示

设计阶段的关键考虑

• 在初步设计阶段，应进行多种截面和多个矢跨比的方案比较，评估其屈曲承载能力
• 对于重要工程或跨度较大的项目，建议进行精细的有限元分析，而不仅仅依赖规范的简化公式
• 需要充分考虑所有可能的荷载工况，特别是不对称荷载（如单侧积雪、风荷载）

施工与质量管理

• 冷弯波纹板的成型精度、板厚控制、锁缝咬合质量对屈曲承载力有关键影响，必须严格把控
• 现场安装时需确保支撑条件与设计假定一致，特别是支撑的刚度和固定方式
• 对于高应力区或屈曲易发区，应加强局部加固或防护

维护与评估

• 定期检查屋盖结构，特别是屈曲易发区（如支撑点附近）的变形或损伤
• 对于使用多年的屋盖，应评估防腐涂层的状况，及时补漆防止腐蚀
• 如发现异常变形、噪声或局部脱层，应立即进行结构安全评估

常见问题解答

拱形波纹钢屋盖为什么会在使用中突然坍塌？

坍塌通常是由于长期的材料老化（防腐涂层失效、钢板腐蚀）、设计计算失误、或突然遭受超设计的荷载（如暴雨、异常积雪）导致的。多数坍塌事故发生在没有定期维护的老旧屋盖上，防腐保护失效、承载力显著下降是主要原因。

屈曲性能分析与普通的强度计算有什么区别？

强度计算关注材料是否超过屈服点，而屈曲分析关注结构的几何稳定性。即使材料应力未达屈服，结构也可能因屈曲而失稳。对于拱形波纹钢屋盖这样的薄壁结构，屈曲往往先于强度破坏发生，所以屈曲分析更加关键。

如何判断设计的拱形波纹钢屋盖是否安全可靠？

应查看设计文件中是否进行了屈曲稳定性验算、安全系数是否符合规范、是否考虑了冷弯残余应力等因素。对于重要工程，应要求设计单位提供详细的有限元分析报告。

小结

拱形波纹钢屋盖的屈曲性能分析是其安全设计的核心内容。通过有限元分析和试验验证，可以深入理解结构的屈曲规律、屈曲模态和稳定承载能力。江苏杰达钢结构工程有限公司在每一个拱形波纹钢屋盖项目中，都进行详细的屈曲性能分析，对结构的全局稳定性和局部稳定性进行充分的评估和验证，确保所设计的屋盖在任何荷载工况下都能安全可靠地运行，为用户提供结构安全有保障的优质产品。
