云南10米跨双连拱形屋顶工程设计与施工方案

双连跨拱形屋顶是大跨度轻钢结构建筑的高效解决方案，通过共用天沟和科学的支撑体系，实现了经济和安全的平衡。云南某项目采用两个10米跨度的拱形屋顶组合设计，总覆盖宽度达26米，配置专业的钢柱、拉杆和基础系统，为工业仓储提供了坚实可靠的覆盖方案。

工程概况

本工程位于云南，为大跨度厂房建筑。采用创新的双连跨设计，由两个独立的10米拱形屋顶并联组成，形成26米的总覆盖宽度，并配设小型罩棚，便于外部操作和材料堆放。

主体建筑参数

• 屋顶形式：双连跨拱形，共用中间天沟
• 单个跨度：10米
• 总覆盖宽度：约26米
• 附属罩棚：采用60×60×2.0毫米方管构建
• 屋面板型：610型拱形波纹
• 屋面板厚：0.8毫米彩钢板
• 防腐处理：热镀锌彩涂

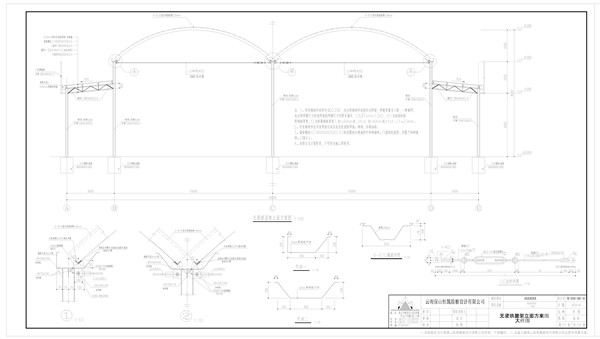

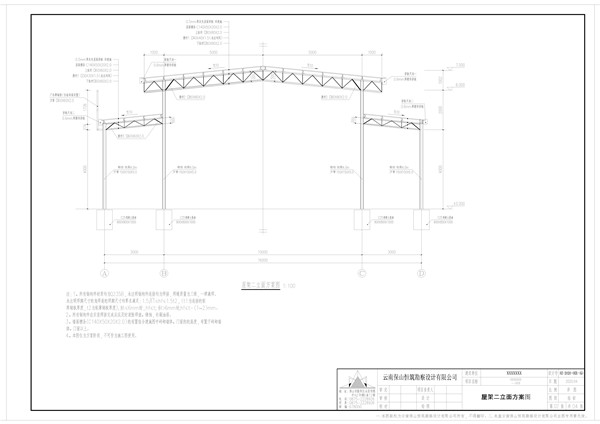

工程设计图纸

以下为云南双连跨拱形屋顶工程的设计图纸，展示了平面布置、纵向截面、支撑体系和基础处理等关键部分。

主体支撑结构设计

钢柱体系

拱形屋顶的主要竖向支撑由钢柱组成，采用均匀间距布置，确保荷载分布均匀：

• 钢柱规格：150毫米×150毫米×5.0毫米（方管）
• 柱间距离：4米（纵向均匀分布）
• 材质：Q235热轧钢
• 焊接：所有连接均采用规范的钢结构焊接
• 防锈处理：除锈后进行防锈漆涂装

拉杆与抗剪设计

为增强结构的稳定性和抗剪能力，在钢柱顶部布置水平拉杆：

• 拉杆材料：20号圆钢
• 布置位置：钢柱最上端
• 功能：承受水平荷载，抵抗风荷载和地震力
• 连接方式：焊接或螺栓连接，确保可靠传力
• 防锈处理：同钢柱防锈标准

拱形屋盖系统

屋面板材规格

• 屋面板型：610型拱形波纹（标准工业型）
• 板材厚度：0.8毫米
• 材质：热镀锌彩涂钢板
• 防腐等级：长期防腐能力好，适应云南多雨环境
• 自重：轻巧，便于安装和维护

天沟与连接

双连跨屋顶共用一道中间天沟，设计精巧，传力清晰：

• 天沟规格：350毫米高度×3毫米厚钢板
• 底部处理：铁板和角钢焊接在天沟底侧
• 与柱顶连接：可靠的焊接或螺栓连接
• 屋面连接：屋面板采用自攻螺钉和链接件固定
• 固定密度：每道拱形瓦片使用4颗自攻螺钉确保牢固

屋面装配工艺

• 屋面板在工厂制成标准长度，运至现场组装
• 采用自攻螺钉连接相邻屋面板，形成整体屋面
• 使用专业的钣金链接件，确保接缝密闭性
• 屋面与天沟的交接处采用防水密封胶处理

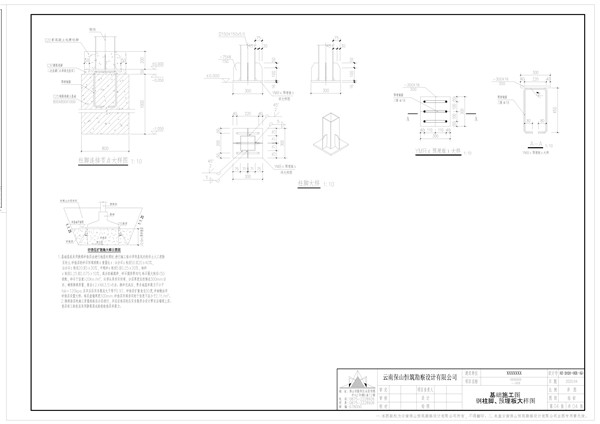

基础设计与地基处理

基础选型

考虑到云南的地质条件和荷载特点，项目采用了换填砂垫层法进行地基处理，这是一种经济可靠的浅层地基加固方案。

砂垫层施工工艺

砂垫层的制备严格按照分级配比进行：

• 公分石（粒径50至20毫米）：40%
• 公分石（粒径20至5毫米）：30%
• 中粗砂（粒径5至0.25毫米）：20%
• 细砂（粒径0.25至0.075毫米）：10%
• 垫层厚度：控制在300毫米以内

地基处理流程

• 基坑开挖和浮土清理
• 砂石材料的分级配置
• 机械搅拌，确保材料均匀分布
• 分层夯实，达到规范的干密度
• 静载荷试验，验证垫层承载能力
• 试验通过后才可进行上层施工

结构特点与优势

大跨度覆盖

通过双连跨的巧妙组合，实现了26米的总覆盖宽度，内部无需中间支柱，提供了广阔的使用空间，便于机械操作和物资堆放。

共用天沟设计

两个拱形屋顶共用一道中间天沟，既节省了材料成本，也通过统一的防水处理确保了整体的防水可靠性。

经济高效

0.8毫米厚的轻量化屋面板材，配合科学的支撑体系，在满足强度要求的同时，大幅降低了整体造价和施工工期。

常见问题解答

0.8毫米厚的屋面板能否在10米跨度下满足风荷载要求？

可以。610型拱形波纹结构本身提供了良好的刚度，结合钢柱和拉杆形成的完整支撑体系，能够充分抵抗云南地区的风荷载。如有特殊环境条件（如台风），可在设计阶段加强支撑体系的配置。

双连跨共用天沟的防水性能如何？

共用天沟的防水关键在于接缝处理和泛水设计。采用防水密封胶嵌缝、防水卷材覆盖等措施，能够确保整体的防水可靠性。定期维护和检查，及时修补损伤处，可保证长期的防水效果。

砂垫层在云南多雨气候下的稳定性如何？

砂垫层经过机械夯实，达到规范的干密度后，具有良好的承载力和排水性能。通过换填处理，能够改善原有土壤的不均匀性，提高地基的稳定性。在多雨季节，关键是确保地基周围的排水通道畅通，防止长期积水导致地基沉降。

小结

云南双连跨拱形屋顶工程展示了现代轻钢结构在大跨度工业建筑中的应用价值。通过科学的设计、优质的材料、规范的施工和严格的地基处理，该项目为仓储和生产设施提供了安全可靠的覆盖方案。江苏杰达钢结构工程有限公司在大跨度拱形屋顶和钢结构工程中拥有丰富的设计施工经验，可为全国各地的工业、仓储、农业等项目提供专业的拱形屋顶和轻钢结构解决方案，确保工程质量和使用效果。
