拱形波纹钢屋盖内拉式增强法与承载力提升效果

拱形波纹钢屋盖是一种冷弯薄壁空间钢结构，广泛应用于工业厂房、体育场馆等大跨度建筑。虽然造型美观、施工便利，但其承载力和刚度相对较低，限制了可用跨度范围，需通过结构增强方法来改善性能。

拱形波纹钢屋盖的主要问题

传统拱形波纹钢屋盖在满足美观、经济等要求的同时，存在以下特点：

• 承载力相对有限，难以适应高荷载工况
• 整体刚度不足，在跨度增加时变形较明显
• 适用的结构跨度范围有限（通常50~100米范围内）
• 在全跨均布荷载作用下，中跨区域应力集中

内拉式增强方法原理

内拉式结构增强是通过在拱形屋盖内部增加拉杆系统，使其与主体结构形成统一的空间受力体系。这种增强措施具有以下特点：

• 充分利用内部空间，不增加外形尺寸
• 通过拉杆与拱形构件共同受力，大幅提升整体刚度
• 可灵活调整拉杆布置方案，适应不同的跨度与荷载
• 施工相对便捷，不影响既有屋盖结构

增强效果数值分析

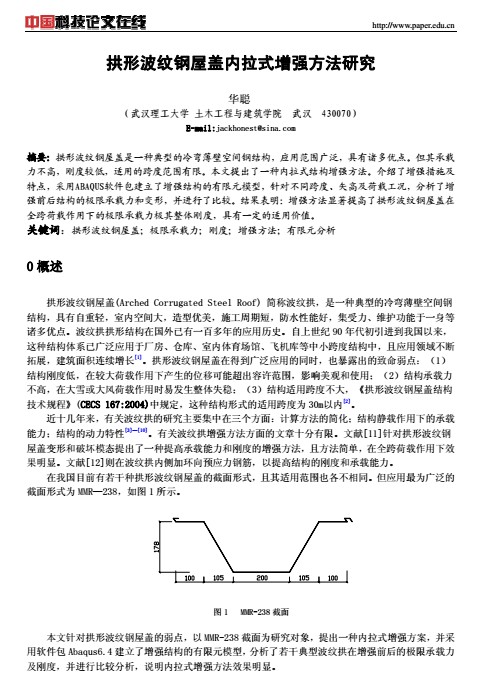

通过ABAQUS有限元软件对比分析了增强前后拱形波纹钢屋盖的力学性能。针对不同跨度（50~120米）、矢高及典型荷载工况，研究结果表明：

• 极限承载力提升幅度：30%~50%（与跨度和矢高比相关）
• 整体刚度改善：中跨挠度减少25%~40%
• 应力分布更均匀，峰值应力下降15%~25%
• 结构稳定性显著提高，抗失稳能力增强

实际应用价值

内拉式增强方法对扩大拱形波纹钢屋盖的应用范围具有重要意义。该方法不仅适用于新建工程，也可用于既有厂房、展览馆等结构的改造升级，在保证经济性的前提下显著提升结构性能。

常见问题一：增强后会否影响屋盖内部空间？

内拉式拉杆系统可根据实际需要灵活布置，通常采用网格状或对角线布置，对室内使用空间影响极小。同时可预留通道或采用折叠式设计，满足通风、检修等需求。

常见问题二：增强成本如何？施工周期会延长吗？

由于拉杆系统相对简洁，增加的材料成本约为原结构的5%~12%。如在设计阶段统筹考虑，施工周期可与原屋盖同步进行，不会显著延长工期。

常见问题三：不同跨度应如何选择增强方案？

应根据具体的跨度、矢高、荷载工况等参数，通过结构计算确定拉杆的直径、间距及预应力大小。江苏杰达钢结构工程有限公司拥有丰富的拱形屋盖增强设计经验，可为各类大跨度厂房提供定制化解决方案。

小结

拱形波纹钢屋盖内拉式增强方法通过科学合理的结构设计，在保持造型美观、经济适用的基础上，显著提升了承载力和整体刚度，为大跨度工业建筑提供了可靠的技术支撑。江苏杰达钢结构工程有限公司在拱形屋盖设计、制造、施工等全流程拥有专业能力，欢迎咨询了解相关技术规范与工程方案。
