金属拱形波纹屋盖稳定性计算与等效弹性常数模型

金属拱形波纹屋盖的稳定性分析是其设计的核心内容之一。由于波纹结构使得材料的力学性能表现为正交各向异性，其稳定性计算相比普通钢构件要复杂得多，需要采用等效弹性常数的概念和专门的有限元方法。

拱形波纹屋盖的结构组成

金属拱形波纹屋盖由多个拱型槽板组成，相邻槽板沿侧边相互咬合成为一个整体结构：

• 每个槽板的底板和腹板均被齿轮滚压成横向波纹，形成刚性肋
• 波纹的存在使得原本均质的金属板受力性能发生改变
• 相邻槽板的咬合增强了屋盖的整体性和侧向刚度
• 这种组合方式既保证了结构强度，又实现了自重轻的目标

波纹板的正交各向异性特性

由于波纹的存在，拱形屋盖的力学性能表现为正交各向异性，即在不同方向上的刚度和强度不同：

• 沿波纹方向的刚度较高，可有效抵抗压力
• 垂直于波纹方向的刚度相对较低
• 剪切刚度受波纹间距、高度、厚度的影响
• 不能按传统均质钢构的性能指标进行设计

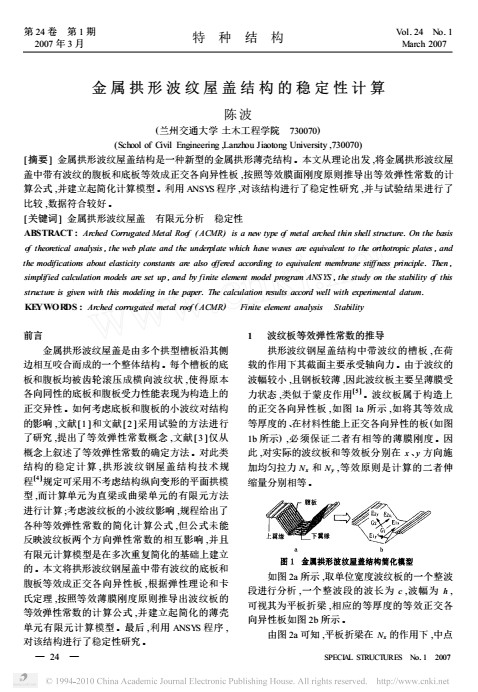

等效弹性常数的概念与计算

为了在计算中反映波纹板的正交异性特性，需要建立等效弹性常数的概念：

• 通过试验测定或理论推导，将复杂的波纹结构等效成一个假想的均质板
• 该假想板的弹性常数能够准确代表波纹板在不同方向上的刚度特性
• 等效弹性常数包括：纵向弹性模量、横向弹性模量、剪切模量、泊松比等
• 技术规程给出了基于等效薄膜刚度原则的简化计算公式
• 不同的波纹几何参数（间距、深度、厚度）会导致不同的等效弹性常数

稳定性计算的规范方法

根据《金属拱型波纹屋盖结构技术规程》，稳定性计算可采用如下方法：

• 平面拱模型：将三维的拱形屋盖简化为二维平面拱，不考虑纵向变形
• 有限元方法：建立由直梁或曲梁单元组成的有限元计算模型
• 在有限元模型中采用等效弹性常数，代替波纹板的实际弹性常数
• 通过屈曲分析（特征值分析）获得屋盖的整体失稳荷载
• 通过应力分析获得各部位的应力分布，检验是否满足强度要求

改进的计算模型与方法

针对传统规程计算方法的不足，可采用更精细的计算模型：

• 将波纹板等效为正交各向异性的薄壳单元，而非传统的梁单元
• 基于弹性理论和卡氏定理推导的等效弹性常数公式，更好地反映波纹两个方向的刚度相互影响
• 建立简化的薄壳有限元计算模型，精度更高
• 可更准确地捕捉局部失稳、整体失稳及其相互作用
• 能考虑初始缺陷和非线性效应的影响

常见问题一：为什么不能用普通钢构的稳定性理论？

普通钢构（如H型钢、工字钢）的稳定性计算假定材料是均质各向同性的，可以用单一的弹性模量和屈服强度进行计算。而拱形波纹屋盖由于波纹的作用，其弹性常数在不同方向上差异很大，必须用正交各向异性的理论。如果仍按均质假定计算，会严重高估或低估屋盖的稳定性，导致不安全。

常见问题二：等效弹性常数如何获得？

主要有两种途径：(1)根据技术规程给出的简化公式，输入波纹的几何参数（间距、深度、厚度）进行计算；(2)对具体产品进行试验测定，通过压缩、弯曲等试验获得实际的弹性常数。江苏杰达钢结构工程有限公司拥有专业的检测设备和丰富的设计经验，能为各类波纹屋盖确定准确的等效弹性常数，确保设计的科学性。

常见问题三：有限元计算时应考虑哪些失效模式？

主要包括：(1)整体失稳，屋盖作为整体发生屈曲；(2)局部失稳，单个槽板或波纹板发生褶皱；(3)组合失稳，整体和局部失稳相互耦合；(4)强度破坏，应力超过材料屈服强度。设计中应对所有可能的失效模式进行计算和验证。

小结

金属拱形波纹屋盖的稳定性计算涉及复杂的结构力学和材料力学原理。采用科学合理的等效弹性常数模型和精细的有限元方法，是确保设计准确、结构安全的关键。江苏杰达钢结构工程有限公司在拱形屋盖的稳定性分析上拥有深厚的理论基础和丰富的工程实践经验，能为不同类型、不同规模的拱形屋盖项目提供专业的计算和设计服务。
