镇江金属拱形波纹钢屋盖粮油仓库工程案例

金属拱形波纹钢屋盖是现代粮油仓储设施的主流选择。其先进的结构设计、优良的防腐防水能力、快速的施工周期，使其在大跨度仓储建筑中应用广泛。

工程基本信息

工程位置：江苏省镇江市扬中市西来桥，中海粮油集团有限公司内

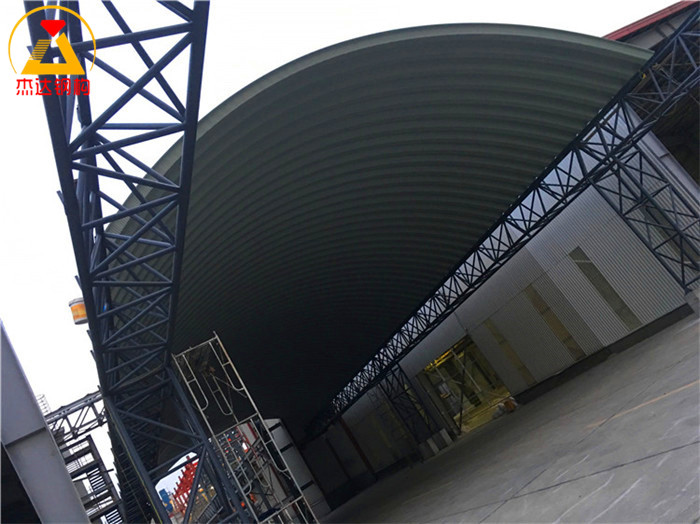

建筑形式：金属拱形波纹钢屋盖

跨度：16米

长度：87米

建筑面积：约1392平方米

材料规格：海蓝色TS280GD-Z彩涂卷

屋面矢跨比：1:5

金属拱形波纹钢屋盖的材料与性能

彩涂钢板规格

采用TS280GD-Z彩涂卷，具有以下特点：

• 基材为高强度冷轧钢，强度高、重量轻
• 表面采用环保型彩涂层，具有多种颜色选择（本项目采用海蓝色）
• 双面涂层设计，防腐防锈性能优异
• 表面光洁，美观耐久
• 符合国家标准GB/T12754

矢跨比1:5的设计意义

矢跨比是拱高与跨度的比值。1:5的比例（即拱高3.2米，跨度16米）具有以下优势：

• 拱形曲率适中，风荷载与雪荷载分散效果佳
• 内部空间开阔，便于机械操作与物料存储
• 承载能力与轻量化的平衡点
• 施工难度与质量可控

施工工艺与分段

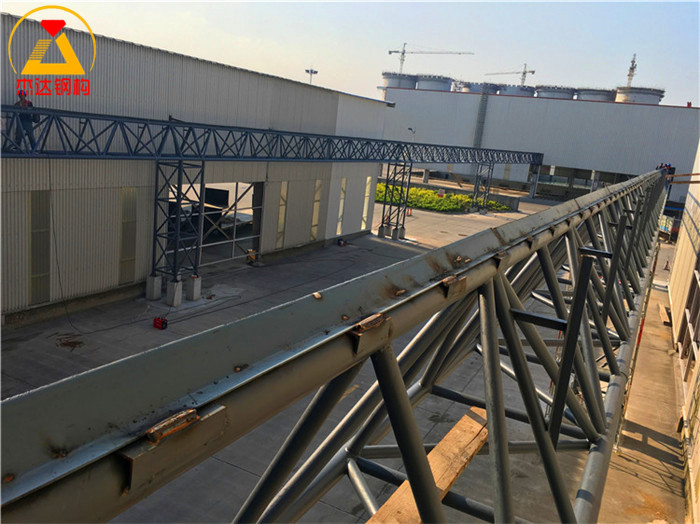

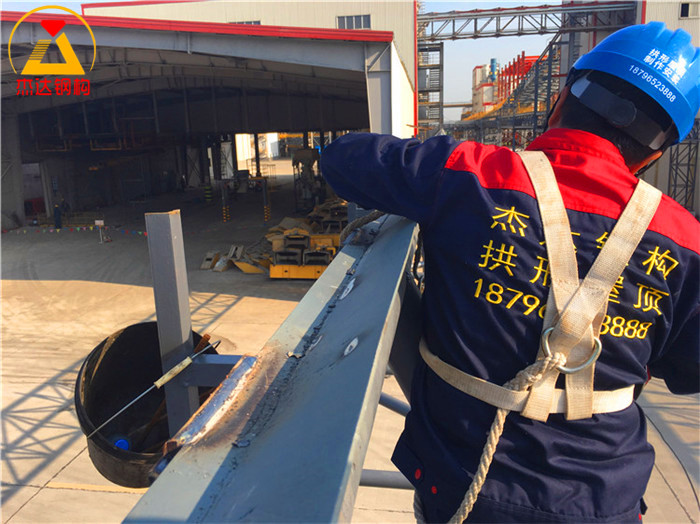

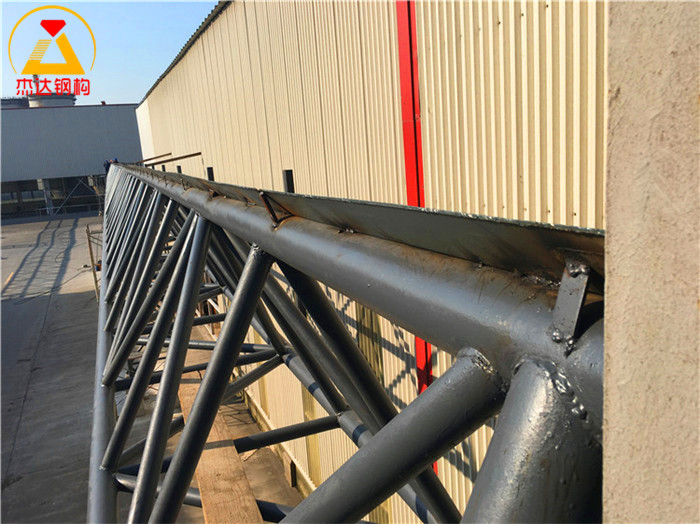

阶段一：管桁架焊接与制作

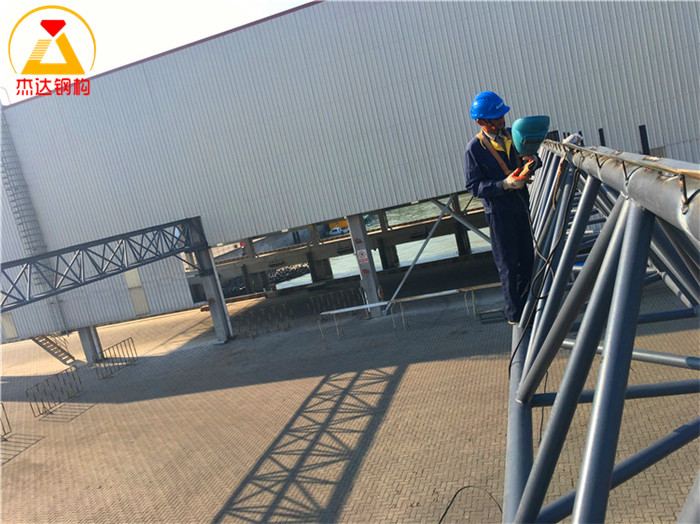

拱形屋盖的支撑结构为管桁架（由钢管与焊接件组成）。现场从焊接开始，严格控制焊接质量。

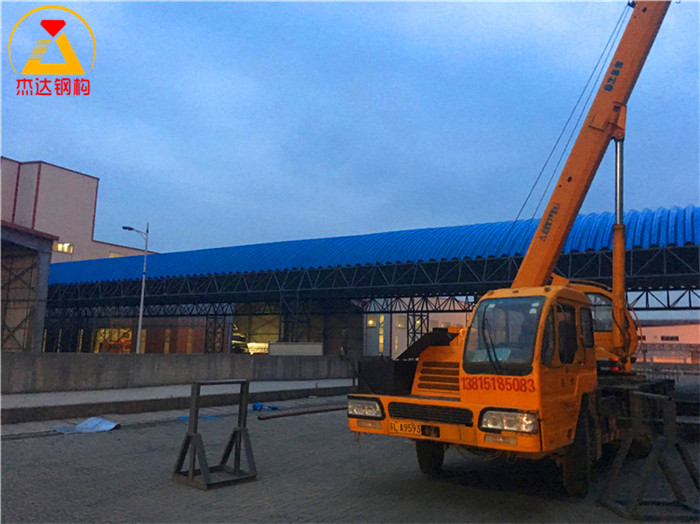

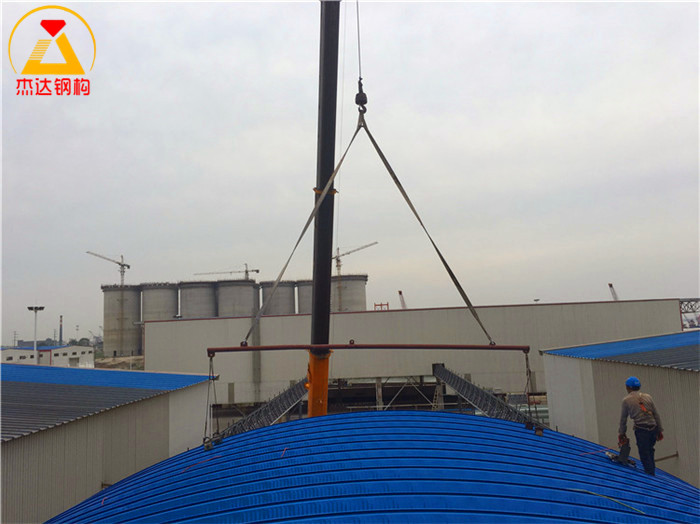

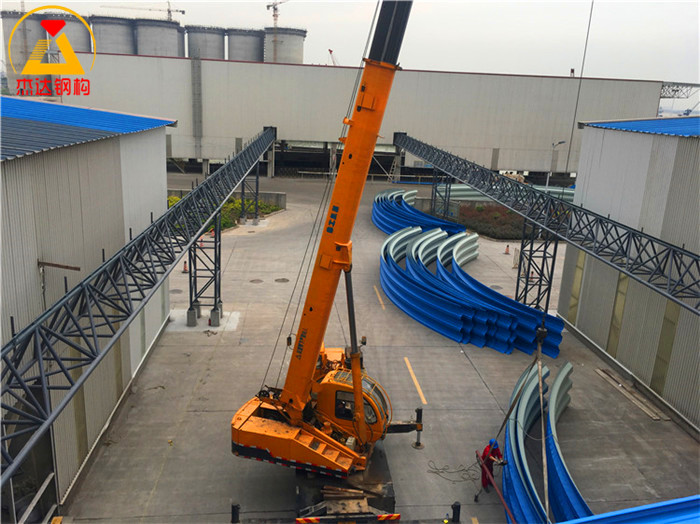

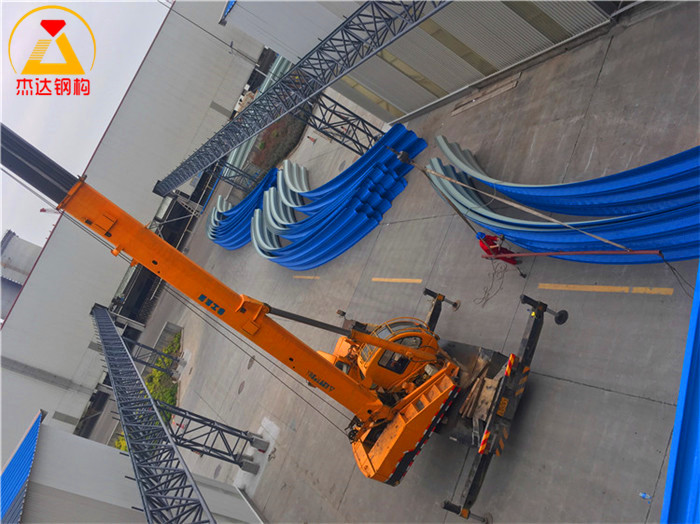

阶段二：拱型波纹屋盖结构制作与吊装

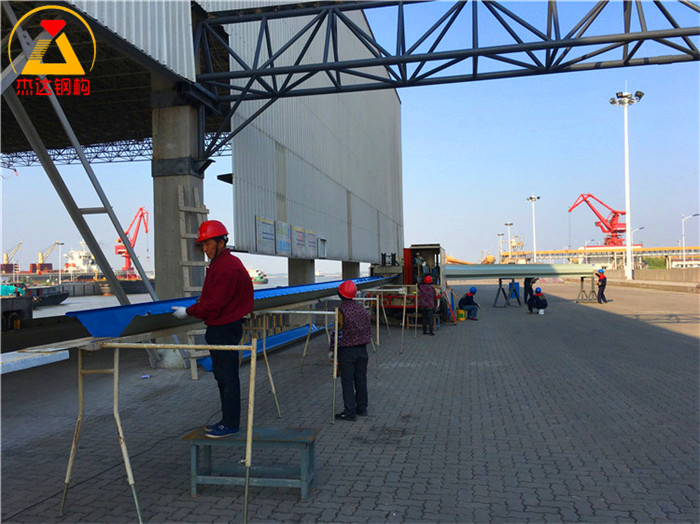

管桁架完成后，进行波纹钢屋盖单元的制作、组装与吊装。此阶段需要精确的尺寸控制与吊装协调。

波纹钢屋盖的防水防腐机制

波纹设计的防水功能

• 波纹形状形成多条防水沟槽，雨水自然沿波纹流向屋檐
• 板与板之间的搭接处采用专用防水垫圈或胶条
• 钻尾钉自动形成防水密闭
• 整体防水等级可达IP56以上

彩涂层的防腐机制

• 彩涂层完全隔离钢基体与外界大气，防止氧化
• 双面涂层使钢板内外均受保护
• 涂层厚度通常为25—35微米，耐候性强
• 颜色稳定，20年以上不褪色

粮油仓储对屋盖的特殊要求

防水防潮

粮油产品对湿度极为敏感。屋盖防水性能直接影响仓内微环境，波纹钢屋盖的防水设计完全满足此需求。

通风透气

虽然防水防潮，但仓内需要适度通风，避免空气过于密闭导致结露。可通过侧窗、通风孔等辅助设施实现。

采光防护

强烈的阳光直射会导致仓温过高，影响粮油品质。拱形屋盖可减少直射，某些项目可在屋盖上增加采光带，以提供柔和的自然光。

承载能力

屋盖需承受自重、雨雪荷载、风荷载等。波纹钢板与管桁架的组合设计，确保承载能力达到规范标准（通常为活荷载500—1000 N/m²）。

施工质量控制要点

焊接质量

• 焊工需持证上岗，具备相应资格
• 焊接参数（电流、电压、速度）严格按工艺规程执行
• 焊缝检测采用超声波探伤或X射线检测
• 焊缝外观无气孔、裂纹、夹渣等缺陷

安装精度

• 管桁架的几何尺寸误差不超过5毫米
• 拱形曲率的偏差控制在10毫米以内
• 水平度与垂直度按规范要求控制

防水防腐

• 钻尾钉位置准确，不偏离波纹山顶
• 屋盖搭接长度统一，通常为150—200毫米
• 防水垫圈或胶条完整无缺
• 螺钉拧紧力矩适度，避免过紧造成板面损伤

常见问题

TS280GD-Z彩涂卷与普通钢板相比有什么区别？

TS280是指钢板的强度等级（280 MPa），GD是镀层类型（铝锌合金），Z是指涂层等级。与普通钢板相比，彩涂卷具有更高的防腐性能和装饰性。

矢跨比如何选择？

矢跨比越大（拱越高），承载能力越强但成本越高；矢跨比越小（拱越扁），成本低但承载能力弱。通常根据跨度、荷载、地域气候综合选择，1:5—1:6是常用比例。

金属拱形屋盖的使用寿命是多少？

在正常使用与维护条件下，彩涂波纹钢屋盖的使用寿命为20—30年。关键在于定期清洁、及时修复损伤、防止积水与腐蚀。

小结

镇江中海粮油的金属拱形波纹钢屋盖工程展示了现代粮油仓储设施的建设水平。从管桁架焊接、屋盖制作、到吊装安装，全程体现了精细化管理与高标准质量要求。彩涂波纹钢屋盖通过其优异的防水防腐性能、轻质高效的结构、快速的施工周期，成为大型粮油仓库的理想选择。江苏杰达钢结构工程有限公司拥有丰富的金属屋盖、管桁架、粮油仓储项目经验，可为客户提供全过程的专业设计与施工服务。欢迎咨询合作。
